一文解析段码LCD液晶屏驱动方法

陈翠 来源:网络整理 2018-04-11 10:40 次阅读

生活中小电器见到最多的lcd模组就是段码lcd液晶屏,段码lcd有普通的数码管的特征,又有点阵LCD的特征,固定的图形,优点是省成本而有好看,那么段码LCD液晶屏是怎么驱动的呢?段码LCD液晶屏是如何显示的呢?跟随小编一起来了解一下吧。

段码LCD液晶屏驱动方法

首先,不要以为用单片机来驱动就以为段码屏是直流驱动的,其实,段码屏是交流驱动,什么是交流?矩形波,正弦波等。大家可能会经常用驱动芯片来玩,例如HT1621等,但是有些段式屏IO口比较少,或者说IO口充足的情况下,也可以省去写控制器的驱动了。与单片机接口方便,而后者驱动电流小,功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛。但在控制上LCD较复杂,因为LCD电极之间的相对电压直流平均值必须为0,否则易引起LCD氧化,因此LCD不能简单地用电平信号控制,而要用一定波形的方波序列来控制。

LCD显示有静态和时分割两种方 式,前者简单,但是需要较多的口线;后者复杂,但所需口线较少,这两种方式由电极引线的选择方式确定。下面以电子表的液晶显示为例,小时的高位同时灭或亮,分钟的高位在显示数码1~5时,其顶部和底部也是同时灭或亮,两个dot点也是同时亮或灭,其驱动方式是偏置比为1/2的时分割驱动,共有11个段电极和两个公共电极。 但是,IO模拟驱动段式液晶有一个前提条件,就是IO必须是三态, 为什么?

下面我们一起细细道来:

第一步,段码式液晶屏的重要参数:工作电压, 占空比, 偏压比。这三个参数非常重要,必须都要满足。

段码式液晶屏幕主要有两种引脚,COM,SEG,跟数码管很像,但是,压差必须是交替变化,例如第一时刻是正向的3V,那么第二时刻必须是反向的3V,注意一点,如果 给段码式液晶屏通直流电,不用多久屏幕就会废了,所以千万注意。下面我们来考虑如何模拟COM口的波形,以1/4D,1/2B为例子:

只要模拟出以上波形,液晶屏已经成功了一大半了。

一文解析段码LCD液晶屏驱动方法

一文解析段码LCD液晶屏驱动方法

入以上代码所示,定时2ms,让4个COM交替输出波形即可。

同时我们要注意,在COM输出高的时候,如果要屏幕亮,SEG就要输出低,那么在COM输出低的时候,SEG就要输出高,保证COM和SEG的压差大于1/2B工作电压就可以显示了

下面我们看其中一个com口输出时的函数

一文解析段码LCD液晶屏驱动方法

时刻让SEG电平跟COM的电平反向,那么驱动段式液晶就基本上成功了。

段码lcd基本知识

液晶显示是一种被动的显示,它不能发光,只能使用周围环境的光。它显示图案或字元只需很小能量。正因为低功耗和小型化使 LCD成为较佳的显示方式。

液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物,它的棒状结构在液晶盒内一般平行排列,但在电场作用下能改变其排列方向。

对于正性TN-LCD,当未加电压到电极时,LCD处于“OFF”态,光能透过LCD呈白态;当在电极上加上电压LCD处于“ON”态,液晶分子长轴方向沿电场方向排列,光不能透过LCD,呈黑态。有选择地在电极上施加电压,就可以显示出不同的图案。

对于STN-LCD,液晶的扭曲角更大,所以对比度更好,视角更宽。STN-LCD是基于双折射塬理进行显示,它的基色一般为黄绿色,字体兰色,成为黄绿模。当使用紫色偏光片时,基色会变成灰色成为灰模。当使用带补偿膜的偏光片,基色会变成接近白色,此时STN成为黑白模即为FSTN,以上叁种模式的偏光片转90°,即变成了蓝模,效果会更佳。 下图是一个反射式TN型液晶显示器的结构图。

一文解析段码LCD液晶屏驱动方法

从图中可以看出 , 液晶显示器是一个由上下两片导电玻璃製成的液晶盒,盒内充有液晶,四周用密封材料 - 胶框(一般为环氧树脂)密封,盒的两个外侧贴有偏光片。

液晶盒中上下玻璃片之间的间隔,即通常所说的盒厚,一般为几个微米(人的準确性直径为几十微米)。上下玻璃片内侧,对应显示图形部分,镀有透明的氧化甸 - 氧化锡(简称 ITO )导电薄膜,即显示电极。电极的作用主要是使外部电信号通过其加到液晶上去。

液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。定向层的作用是使液晶分子按特定的方向排列,这个定向层通常是一薄层高分子有机物,并经摩擦处理;也可以通过在玻璃表面以一定角度用真空蒸镀氧化硅薄膜来製备。

在 TN 型液晶显示器中充有正性向列型液晶。液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列,分子长轴的方向沿着定向处理的方向。上下玻璃表面的定向方向是相互垂直的,这样,在垂直于玻璃片表面的方向,盒内液晶分子的取向逐渐扭曲,从上玻璃片到下玻璃片扭曲了 90 °(参见下图), 这就是扭曲向列型液晶显示器名称的由来。

一文解析段码LCD液晶屏驱动方法

实际上,靠近玻璃表面的液晶分子并不完全平行于玻璃表面,而是与其成一定的角度,这个角度称为预倾角,一般为 1 ° ~2 °。

液晶盒中玻璃片的两个外侧分别贴有偏光片,这两片偏光片的偏光轴相互平行(黑底白字的常黑型)或相互正交(白底黑字的常白型),且与液晶盒表面定向方向相互平行或垂直。偏光片一般是将高分子塑胶薄膜在一定的工艺条件下进行加工而成的。

我们通常所见的多是反向型的液晶显示器,这种显示器在下边的偏振片后还贴有一片反光片。这样,光的入射和观察都是在液晶盒的同一侧。

显示方式

LCD 有叁种显示方式:反射型,透射型和透反射型。反射型 LCD 的底偏光片后面加了一块反射板,它一般在户外和光线良好的办公室使用。透射型 LCD 的底偏光片是透射偏光片,它需要连续使用背光源,一般在光线差的环境使用。透反射型 LCD 是处于以上两者之间,底偏光片能部分反光,一般也带背光源,光线好的时候,可关掉背光源;光线差时,可点亮背光源使用 LCD 。

一文解析段码LCD液晶屏驱动方法

LCD 显示方式还分正性和负性。正性 LCD 呈现白底黑字,在反射和透反射型 LCD 中显示最佳;负性 LCD 呈现黑底白字,一般用于透射型 LCD ,加上背光源,字体清晰,易于阅读。

背光源

透射型和半透射型 LCD 一般都需要加背光源,其放置位置根据实际情况下面介绍几种常见的背光源:

一文解析段码LCD液晶屏驱动方法

电致发光 (EL):EL 背光源厚度薄,重量轻、发光均匀。它可用于不同颜色,但最常用于 LCD 白光背光。EL 背光源功耗低,只需电压80-100VAC ,通过变压器将 5V,12V 或 24VDC 转变得到。 EL 背光源的半衰期约为 2000~3000 小时。

发光二极体 (LED):LED 背光源主要用于字元型模组。比 EL 寿命更长(最少 5000 小时),光更强,但能耗更大。作为固态装置,它直接使用 5VDC 。 LCD 一般直接排列在 LCD 的后面,厚度要增加 5mm , LED 可以发不同颜色的光,最常见的是黄绿光。

冷阴极萤光灯 (CCFL):CCFL 能够提供能耗低,光亮强的白光。它由冷阴极萤光管发光,通过散射器将光均匀分散在视窗区。侧背光源体积小,能耗低,但 CCFL 需要一个变压器来供应 270-300VAC 的电源。它主要用于图形 LCD ,寿命达 10000~15000 小时。

TN 和 STN 是液晶显示器的二种形式。 TN 显示的液晶在液晶盒内扭曲 90°,一般用于低路数的 LCD 产品。

STN 显示的液晶在液晶盒内扭曲 180°~360°,扭曲角越大,电光曲线越陡, V on 和 V off 值越接近。可用于 32 路以上 LCD 产品生产。

LCD 的视角

视角简单地说就是显示图案能看得清楚的角度。它是由定向层的摩擦方向决定,不能通过旋转偏光片改变。视角以时针的鐘点来命名,如6:00 视角, 12:00 视角等等。 6:00 视角就是指在 6 点时针的平面方向到法线方向这个区域 LCD 显示效果理想; 12:00 视角是指 12 点时针的玉米麵到法线方向区域显示理想。

LCD 的视角是由 LCD 显示屏在仪器上的位置来确定。例如计算器一般放在桌上或拿在手上使用, LCD 做成 6:00 视角最好。有些仪器上的 LCD 屏装在低于人眼视线以下,一般做成 12:00 视角。汽车上的时鐘一般装在驾驶员的右边,做成 9:00 的视角最佳。

LCD 视角示意图

一文解析段码LCD液晶屏驱动方法

LCD的连接方式

一文解析段码LCD液晶屏驱动方法

收藏 人收藏

    评论

    相关推荐

    电梯广告机液晶屏上的污渍该如何处理

    电梯广告屏作为一种新型的广告媒体,其价值,作用远远高于普通的媒体广告,被广泛应用在写字楼、商业楼、住....
    发表于 05-26 11:47 11次 阅读

    HXD104X1-01A IPS 模组10.4寸1024*768分辨率4:3高清高性价比工业液晶屏

    HXD104X1-01A IPS 模组10.4寸1024*768分辨率4:3高清高性价比工业液晶屏 HXD104X1-01A是深圳广开科技有限公司推出的...
    发表于 05-26 10:34 752次 阅读
    HXD104X1-01A IPS 模组10.4寸1024*768分辨率4:3高清高性价比工业液晶屏

    HXD104X1-01B高亮IPS模组10.4寸1024*768分辨率4:3高清高性价比工业液晶屏

    HXD104X1-01B高亮IPS模组10.4寸1024*768分辨率4:3高清高性价比工业液晶屏 HXD104X1-01B是深圳广开科技有限公司推出...
    发表于 05-26 10:21 461次 阅读

    液晶屏驱动板接口功能介绍及选型要求

    还在为液晶屏驱动板的选配苦恼吗,如果是,请看该篇文章,希望对你有所帮助。
    发表于 05-21 09:31 37次 阅读

    RK3399将MIPI信号转为LVDS信号调试手册

    1、LCD设备树配置市场上的触摸屏大都是由LCD与TP组成,LCD用于显示,TP用于反馈触摸点信息。目前选用的LCD屏为L...
    发表于 05-18 11:40 940次 阅读
    RK3399将MIPI信号转为LVDS信号调试手册

    COG封装技术是什么,液晶屏COG封装ITO保护涂层怎么选

    COG 封装技术英文全称为 chip on glass,顾名思义,就是玻璃上的芯片技术。它直接通过各....
    发表于 05-13 14:41 77次 阅读

    关于rk3288点亮lvds屏幕的过程记录

    1、rk3288点亮lvds屏幕 之前有点亮过23.6寸的双8液晶屏,这次手上刚好有块10.1寸屏幕,记录一下过程。 屏幕的型号。 修改fi...
    发表于 05-11 14:16 1407次 阅读
    关于rk3288点亮lvds屏幕的过程记录

    如何解决RK3288 LCD液晶屏黑屏问题

    继上一次解决液晶屏出现花屏现象之后,在公司4台测试机上测试可用,但不久便传来工厂测试时液晶屏出现黑屏现象,紧接着上次任务...
    发表于 05-10 10:23 1398次 阅读

    液晶屏定制的类型都有哪些

    深圳定制液晶屏的类型有哪些?相信很多朋友都想知道,今天深圳市瑞翔数码科技有限公司就跟大家介绍一下! ....
    发表于 04-29 13:51 35次 阅读

    LCD驱动专用芯片WT0024概述及功能特点

    现如今,大家为了提倡节能环保,电瓶车成为越来越多人出行的首选工具;而一个多功能的仪表盘显然更受消费者....
    发表于 04-27 12:01 583次 阅读
    LCD驱动专用芯片WT0024概述及功能特点

    初始化st7735de液晶屏后为什么立马就花屏了

    使用的硬件spi,板子是龙芯1c处理器的,初始化代码用的厂家给的,目前来看,命令可以正常发送 问题情况: 这是硬件spi初始化代码:...
    发表于 04-24 09:47 1640次 阅读

    液晶屏驱动芯片在血氧仪上的应用

    血氧饱和度指的是血液中和氧分子结合的氧合血红蛋白容量,占全部可结合的血红蛋白容量的百分比,也就是血液....
    发表于 04-22 10:53 147次 阅读
    液晶屏驱动芯片在血氧仪上的应用

    LCD液晶屏驱动芯片WT0031在血压计中的应用

    血压计,都会使用LCD段码屏来显示当前血压的高低,了解当前的脉搏、血压情况,如今许多厂家已经开始使用....
    发表于 04-21 09:32 87次 阅读
    LCD液晶屏驱动芯片WT0031在血压计中的应用

    UVLED固化设备]在液晶屏全贴合的应用

    随着UVLED固化设备的普及应用,它的功能和优点愈发突出,也得到了众多行业的认可,今天柯依努小编就为....
    的头像 李永林 发表于 04-19 14:35 13次 阅读
    UVLED固化设备]在液晶屏全贴合的应用

    7寸TFT液晶显示屏的技术特点是什么

    随着生活水平的提高液晶显示产品越来越多,单纯的显示技术已无法满足人们的要求,TFT液晶屏被广泛的运用....
    发表于 04-07 15:38 75次 阅读

    BootLoader启动过程的显示策略研究与实现

      在嵌入式操作系统中,BootLoader是嵌入式操作系统得以运行的重要前提,因为它可以初始化必要....
    发表于 04-02 17:14 46次 阅读

    户外显示屏的选择:LCD和LED之间如何选

    工业液晶屏,工控屏,TFT显示屏,医疗显示屏,车载显示屏,户外高亮屏,数字标牌显示屏,工业控制屏,
    发表于 03-31 17:03 178次 阅读

    关于液晶显示器里面的一些电压疑问

    液晶显示模组电性测试里面有一些电压, 如下图,没有明白是什么意思,请帮忙解释一下,谢谢。 1.IOVCC电压,这个电压是指哪...
    发表于 03-30 23:23 1472次 阅读

    液晶显示模块在系统整机抗干扰中的防护措施

    一. 干扰源 在液晶显示模块的系统测试阶段,抗干扰测试是一个重要的项目,无论是使用专业仪器测试还是整机长时间运行测试。干扰是...
    发表于 03-22 10:02 2423次 阅读
    液晶显示模块在系统整机抗干扰中的防护措施

    G-5682主板产品概述/应用/特点/功能

    1.1 适用范围G-5682 主板,普遍适用于智慧显示终端产品、视频类终端产品、工业自动化终端产品,....
    的头像 发烧友研习社 发表于 03-07 12:54 520次 阅读

    如何去点亮基于cubemx和hal库的LCD液晶屏呢

    如何去点亮基于cubemx和hal库的LCD液晶屏呢? 基于cubemx和hal库的lvgl是怎样读取触摸屏状态的? ...
    发表于 02-28 08:39 248次 阅读

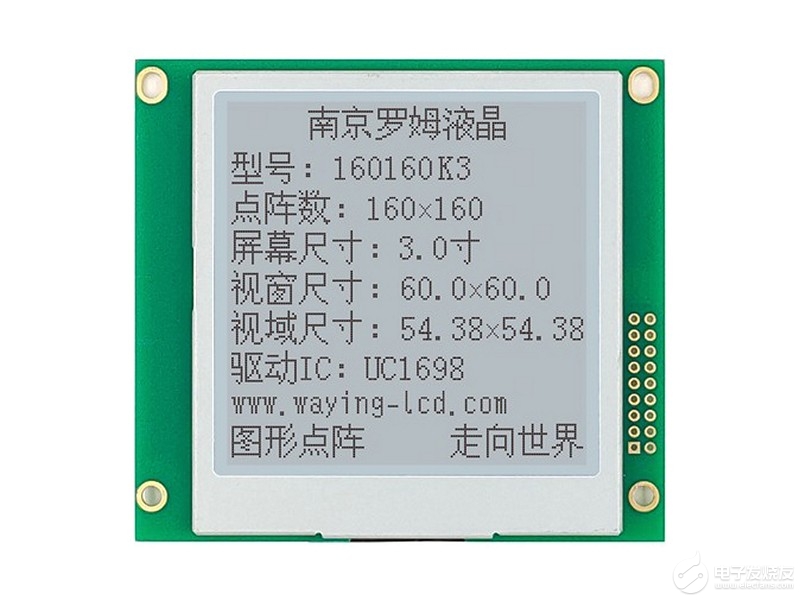

    160160液晶屏通常用在哪些产品上
