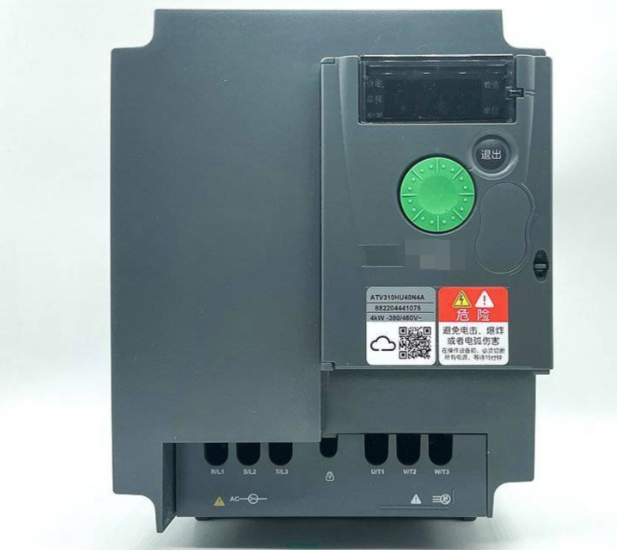

变频器谐波的产生机理与传播路径

您是否遇到过变频器干扰压力传感器或压力变送器的问题，或者是如下问题：1、变频器一旦开始运行，压力变送器/压力传感器的显示值就开始乱跳；2、变频器没有运行前，压力传感器/压力变送器显示非常稳定，当变频器运行后，压力变送器/压力传感器的信号就开始变得不稳定了，跳动的比较厉害；3、变频器运行后，压力变送器/压力传感器的4~20mA就开始变动的比较剧烈等等。此时，您就应该考虑选用合适的MLAD-V变频器专用滤波器或MLAD-VR变频器专用电抗器来帮您了。

一、压力传感器/压力变送器显示紊乱的原因分析

从上面的具体问题描述就可以看出，所有的矛头，都指向了变频器。如果不上电，或者是变频器不运行，压力变送器/压力传感器都是OK的，但变频器一旦运行后，压力变送器/压力传感器就没有办法正常工作了，根据常理，我们就可以推断出，这个问题的根本原因，就在于变频器，更准确的来讲，是变频器的谐波导致的。

二、变频器谐波的产生机理

前面说到了变频器的谐波，那么，有人就会问绿波杰能，是所有的变频器都会产生谐波，还是只有某个品牌的变频器会产生谐波呢？绿波杰能在这里可以这样告诉大家，目前，市面上见到的99.99%的变频器都会产生谐波，只不过是谐波大小有所差异而已。因为变频器产生谐波，是由其电路特性所决定的。咱们现在所用的变频器，大部分都是采用“交-直-交”架构，即先把交流电通过整流电路变成直流电，再把直流电通过逆变电路变成交流电，无论是整流电路，还是逆变电路，在其运行过程中，都存在一个高速斩波的过程，伴随着这个斩波动作而来的，就是变频器的谐波。

谐波

三、变频器谐波的传播路径

变频器谐波有了，只有向外进行传输，才能形成干扰问题，比方说干扰压力传感器/压力变送器的问题。那么，变频器产生的谐波，具体的传输路径有哪些呢？下面，绿波杰能就来和大家聊聊这个问题。

因为变频器有整流电路和逆变电路这两个谐波产生电路，其谐波传输路径也因为这两个电路的不同而有所不同。

变频器整流产生的谐波，一般是顺着电源线路，逆向进行电源中，也就是我们经常所说的变频器谐波会污染电源/电网。一般来讲，变频器的功率越大，对电源/电网的污染也就越厉害。

变频器逆变产生的谐波，会形成两个分支，一个分支是顺着变频器与电动机之间的连接导线，顺向进入电动机中；另一个分支，则是把变频器与电动机之间的连接导线，当成天线，向外发射能量。

四、变频器干扰压力传感器/压力变送器的解决方案

变频器干扰压力传感器/压力变送器的问题，是不是一定需要添加变频器谐波抑制器件才能搞定呢？绿波杰能并不这么认为。比方说，做好变频器的接地，将压力传感器/压力变送器的线路换成屏蔽线路，并将屏蔽层通过电缆夹/U型夹可靠接地的情况下，也是有可能解决变频器干扰压力传感器/压力变送器的问题的。

如果您按照上述操作没有解决问题，或者是嫌这么操作比较麻烦，那么，就只能通过加装变频器谐波抑制器件来进行解决了。

变频器输入端可以选装的谐波抑制器件有：MLAD-V-SR变频器专用输入滤波器、MLAD-VR-SR变频器专用输入电抗器、MLAD-GFC系列LCL谐波滤波器等等；

变频器输出端可以选装的谐波抑制器件有：MLAD-V-SC变频器专用输出滤波器、MLALD-VR-SC变频器专用输出电抗器、MLAD-DW系列Du/Dt滤波器、MLAD-SW正弦波滤波器等等。

至于您应该选用哪种器件更为合适，您可以将您的问题给我们留言，让专注工程师对您的具体问题进行具体分析后，再根据您对成本的要求，来选择适合您的变频器谐波抑制器件，相信您的变频器干扰压力传感器/压力变送器的问题，是可以得到比较圆满的解决的。
