apple watch7功能详解 苹果手表7拆解评测没有发现有趣新增功能

智能移动终端拆解开箱图鉴 来源:eWisetech 作者:eWisetech 2021-12-13 09:23 次阅读

上一篇Apple Airpods3的拆解,我们看到最新款的Airpods有着怎样的改变。那同期入手的Apple Watch7也已经从拆解台下来了。所以我们这次继续来看Apple的智能穿戴,当然,这次就是Apple Watch7了。


拆解步骤

Apple Watch 7拆解方式依然采用从屏幕开始,加热屏幕与表壳间的防水密封胶,打开屏幕。屏幕与主板之间通过FPC软板连接,采用ZIF连接器。主板与屏幕之间连接软板用石墨贴纸覆盖贴合固定在屏幕背面。


屏幕与表壳间接地软板取消了。在显示屏背面接口板两侧有3处金属弹片。金属弹片分别对应手表表壳内3处金属支架。


Apple Watch7(41毫米)采用1.75英寸全天候视网膜显示屏 (LTPO OLED)分辨率352 x 430,904平方毫米显示面积。屏幕背面集成NFC线圈和1颗光线传感器


Apple Watch7内部布局与前几代的Apple Watch差距不大,线性振动器和电池位于手表上层,取下3颗固定螺丝,断开振动器底部软板,取下振动器。


电池取消了前几代所用的BTB连接方式,改用点焊方式固定,表面贴有黑色贴纸。电池为铝壳锂离子电池,用泡棉胶贴合固定。


铝壳封装锂离子电池,型号A2663,电池容量284mAh。与Apple Watch6(38毫米)相比容量增加18.1mAh。


表壳左侧为通过3颗螺丝固定的扬声器和气压计模块,扬声器气压计模块配有防水硅胶圈和防尘泡棉。右上角有一个天线软板,采用微型RF射频连接器连接。


表壳与底壳主板之间用2根不锈钢片4颗螺丝固定,其中1根钢片表面贴有石墨贴纸。


断开表冠软板与主板之间的BTB连接器,侧键麦克风软板用点焊连接表冠软板上,通过表冠软板一同连接主板。表壳与底壳之间用透明防水胶贴合固定,适当加热后用薄片撬开底壳和主板。


主板与底壳组件之间通过软板连接。连接器表面有1小块泡棉材料。主板正面依然采用整体SIP封装,表面贴有1层散热铜箔和1层石墨贴纸,贴纸表面用印刷方式标记苹果品牌标识和S7字样。


Apple Watch7底壳组件与Apple Watch6的基本一样,配有采用双面胶固定的金属天线罩。天线罩正面为塑胶材料,表面贴有6块泡棉橡胶用来支撑主板。一侧有用防水胶覆盖,内有1颗天线开关芯片。天线罩背面为金属材料。


心率小板和无线充电线圈之间通过锡焊方式连接,用泡棉胶固定在底壳上。充电线圈下方软板与底壳之间有一层防水胶。线圈外保护壳面积明显增加。

心率板背面4颗心率传感器呈十字布局。传感器周边共有8颗2种规格发光二极管,这8颗发光二极管为电极式心率检测和血氧检测共用,配合各自APP算法来实现心电图和血氧检测功能。


侧键通过2颗螺丝固定在手表右侧,软板上还集成1颗麦克风,配有防水拾音套。麦克风背面配有金属防护罩,防护罩上有黑色防水泡棉,侧键支撑与按键之间有防水胶圈,侧键软板背面集成1颗指南针芯片。


Apple Watch7拆解容易度一般,复原度几乎为零,一旦主板损坏,只有更换,无法维修。整体外观基本沿用Apple Watch6设计方案,不过屏幕的显示面积稍有增加。

主板依然采用SIP封装,整个芯片方案被树脂材料密封防护,封装表面取消了代表历代产品的镭雕标识,封装表面在贴有1层散热铜箔基础上增加了1层黑色石墨贴纸,贴纸用印刷工艺标识产品型号。

内部布局与前几代基本一致,取消了接地软板,改用金属弹片接地。电池、表冠软板和侧键软板都取消了独立连接器。而是改成了点焊工艺连接,或是组合连接器。


器件分析

主板正面主要IC(下图):


1、Skyworks-RF功率放大器

2、Broadcom-BCM47764KUBG-GNSS接收机

3、Universal Scientific Industrial-338S00642(U1)-超宽频芯片

4、Bosch-加速度计和陀螺仪芯片

主板背面主要IC(下图):


1、Intel-1GB内存+32GB闪存

2、Apple-S7-64位双核处理器

3、Intel-XG742-基带处理器

4、AVAGO-RF射频功放模块

5、Apple-338S00638-W3无线芯片

6、NXP-NFC芯片

7、Broadcom-BCM15924-LCU芯片

8、Broadcom-BCM59366EA1IUBG-无线充电芯片

9、QORVO-RF射频芯片

10、Cirrus Logic-CS35L92-音频芯片

Apple Watch7的芯片方案上除中央处理器外,在射频,音频、存储、电源等方面基本与Apple Watch6保持一致。无线连接方案依然采用苹果自家W3无线芯片+U1超宽频芯片组合,整个方案中Broadcom、BOSCH、SKYWORKS、AVAGO、QORVO、NXP等国外芯片厂商依然在列。(编:Judy)


对数码产品感兴趣的小伙伴记得多多关注eWisetech,最快了解拆解设备资讯。最后的最后提醒大家在eWisetech中有各类数码产品测评与拆解,可以移步查阅哦!

手机:小米CIVI

智能穿戴:华为Watch3

TWS耳机:Apple AirPods3

智能家居:小米路由器AX3000

收藏 人收藏

    评论

    相关推荐

    业内人士:京东方将被踢出苹果供应链一事鉴定为假

    之前京东方将要被苹果踢出OLED面板供应链的消息被传得沸沸扬扬,许多人都在为京东方失去了苹果这么大一....
    的头像 汽车玩家 发表于 05-27 16:33 465次 阅读

    OPPO Watch2智能手表变身睡眠卫士,守护睡眠健康

    有调查数据显示,中国超3亿人有睡眠障碍,成年人失眠发生率近4成。这4成失眠的成年人中,大部分为上班族....
    的头像 科技数码 发表于 05-26 14:43 434次 阅读
    OPPO Watch2智能手表变身睡眠卫士,守护睡眠健康

    微软首提工业元宇宙 OPPO与海信正式达成战略合作

    据报道,三星将于7月成立一个智能手机与半导体部门的特别小组,目标是在2025年实现首款Galaxy专....
    发表于 05-26 11:37 506次 阅读

    苹果增加中国以外产量!电子产业链迁移,印度、越南能否取代大陆生产?

    电子发烧友网报道(文/李弯弯)据外媒报道,苹果公司已告知一些代工制造商,希望扩大在中国以外地区的生产....
    的头像 Carol Li 发表于 05-26 00:03 1673次 阅读
    苹果增加中国以外产量!电子产业链迁移,印度、越南能否取代大陆生产?

    苹果WWDC22将于6月7日开始,预计会亮相ios 16和iPados 16

    今日,苹果官方宣布,WWDC22将于6月7日正式开始。 苹果全球开发者大会(英文全称是“Worldw....
    的头像 汽车玩家 发表于 05-25 15:40 488次 阅读

    AirPods Pro 2将采用lightning接口,今年下半年于越南量产

    日前,苹果系列著名分析师郭明錤发布推文表示,今年下半年,AirPods Pro 2的量产工作将会在越....
    的头像 汽车玩家 发表于 05-25 14:57 129次 阅读

    苹果新专利曝光:打造钛合金iPhone、iPad和MacBook的可能性

    近日,网上又爆料出了苹果的新专利,打造钛合金iPhone、iPad 和 MacBook的可能性,这或....
    的头像 lhl545545 发表于 05-25 11:20 460次 阅读

    电池SOC用于可穿戴设备和可听设备中

      Maxim 开发了一种算法,即 ModelGauge™ m5 EZ 算法,该算法适用于大多数常见....
    的头像 星星科技指导员 发表于 05-25 10:12 540次 阅读

    富士康大规模招聘,为即将到来的iPhone 14生产工作做准备

    日前,有消息传出,苹果正要求富士康尽快做好生产iPhone 14的准备,富士康郑州工厂也正大规模的招....
    的头像 汽车玩家 发表于 05-24 11:43 264次 阅读

    游戏巨头公司EA正考虑出售或合并,苹果或将是下一位买家

    近日,有消息传出著名游戏公司EA正在考虑公司出售或合并的事宜。 据媒体报道,EA(美国艺电公司)正在....
    的头像 汽车玩家 发表于 05-23 14:24 259次 阅读

    华为p50pocket和苹果13哪个好

    首先,这两款手机有着本质上的区别,华为p50pocket是一款折叠屏手机,而苹果13是一款旗舰智能机....
    的头像 lhl545545 发表于 05-23 10:15 403次 阅读

    电动冲牙器拆解|售价139的电动冲牙器成本只要20元?

    电子发烧友网报道(文/李诚)随着生活质量的提高,人们开始愈发重视口腔护理的问题。不知从何时开始,电动....
    的头像 海明观察 发表于 05-22 21:08 1113次 阅读
    电动冲牙器拆解|售价139的电动冲牙器成本只要20元?

    苹果将取消京东方的供应?京东方痛失3000万屏幕订单

    日前,据外媒报道,苹果公司正因京东方未得到苹果的许可便更改原本的屏幕规格而考虑取消交给京东方的屏幕订....
    的头像 汽车玩家 发表于 05-22 16:37 627次 阅读

    苹果预计9月举办发布会,iPhone 14系列将与大家见面

    据报道,苹果公司将在今年9月13日举办大型发布会,届时iPhone 14系列也将正式与大家见面。 原....
    的头像 汽车玩家 发表于 05-20 16:44 1301次 阅读

    苹果“Lenslets”新镜头专利公布 特斯拉第二届AI日敲定

    近日,在年度开发者大会Google I/O上,谷歌宣布了其在Android和iOS上的新ARCore....
    的头像 Camsense 发表于 05-20 10:57 163次 阅读

    超800亿市场规模!更低功耗、先进制程,智能手表芯片性能持续迭代

    电子发烧友网报道(文/莫婷婷)在国内智能手表市场中,华米、oppo、vivo与小米、华为跻身同一赛道....
    的头像 Monika观察 发表于 05-20 00:02 1417次 阅读
    超800亿市场规模!更低功耗、先进制程,智能手表芯片性能持续迭代

    快讯:苹果一夜蒸发1363亿美元 腾讯起诉vivo不正当竞争

    快讯:苹果一夜蒸发1363亿美元 腾讯起诉vivo不正当竞争 美股大跌 苹果一夜蒸发1363亿美元 ....
    发表于 05-19 12:07 146次 阅读

    美股大跌 苹果一夜蒸发1363亿美元 特斯拉损失超500亿美元

    日前,美股三大股指出现大幅下跌,标普500指数昨日最低达到了3911.91,截至昨日收盘为3923.....
    的头像 汽车玩家 发表于 05-19 09:27 220次 阅读

    美股大跌 苹果一夜蒸发1363亿美元

    近日,美股三大股指大幅下跌,苹果一夜蒸发1363亿美元,而特斯拉不能幸免,也蒸发537亿美元,美股低....
    的头像 lhl545545 发表于 05-19 09:25 389次 阅读

    押注自动驾驶感知领域,欧菲光年内将推固态激光雷达

    电子发烧友网报道(文/梁浩斌)欧菲光自去年被苹果踢出供应链后,日子过的不太好,2021年营收同比直接....
    的头像 Hobby观察 发表于 05-18 00:05 1915次 阅读
    押注自动驾驶感知领域,欧菲光年内将推固态激光雷达

    郭明錤:未来可折叠iPhone将会用到彩色电子墨水屏幕技术

    今日,知名苹果分析师郭明錤发布推文表示,苹果公司正在测试E Ink公司的电子墨水屏幕,将用于未来可折....
    的头像 汽车玩家 发表于 05-17 17:30 365次 阅读

    研究称iPhone关机后仍在运行,用户的隐私安全将难以保障

    据了解,以安全性极高自居的苹果手机有一个特殊的功能,在关机后手机还是会以低功耗模式运行。 有着这种功....
    的头像 汽车玩家 发表于 05-17 16:41 894次 阅读

    苹果ios 15.5来了,快看看更新了些什么吧

    今日凌晨2点,苹果的ios 15.5正式版实装了,主要更新内容为一些bug的修复以及常规升级,值得一....
    的头像 汽车玩家 发表于 05-17 15:11 529次 阅读

    佳明Instinct2:时尚百搭、运动场景友好的智能手表

    作为佳明·本能系列的二代产品,Instinct 2 系列可谓是由表及里的焕新。外观小变,风格大变,内....
    的头像 话说科技 发表于 05-17 11:25 109次 阅读
    佳明Instinct2:时尚百搭、运动场景友好的智能手表

    快讯:苹果推送iOS 15.5正式版 微软给员工加薪应对通胀

    近日,有媒体发布信息称,微软公司由于劳动力市场渐趋紧张,通胀居高不下现已决定给员工加薪,早在今年一季....
    的头像 lhl545545 发表于 05-17 09:53 301次 阅读

    苹果ios 16将新增交互方式,不支持3GB运行内存以下的机型

    据外媒报道称,苹果的ios 16将要增加全新的系统交互方式以及“新鲜的苹果应用”,将于近几周在WWD....
    的头像 汽车玩家 发表于 05-16 14:49 290次 阅读

    郭明錤消息被证实,苹果正逐渐转向Type C接口

    苹果系列产品的分析师郭明錤之前称苹果将在明年发布的iPhone 15机型上搭载Type C接口,后来....
    的头像 汽车玩家 发表于 05-16 14:16 289次 阅读

    Q1中国互联网企业市值大幅度下滑!三星大幅度提高芯片代工价格!ARM年营收创新高!一周科技新闻点评

    最近一周,半导体市场涨价、年报发布先后而至,晶圆代工大厂台积电、三星已经相继和客户商谈,拟在2023....
    的头像 zhangyingwlw 发表于 05-16 10:38 1343次 阅读
     Q1中国互联网企业市值大幅度下滑!三星大幅度提高芯片代工价格!ARM年营收创新高!一周科技新闻点评

    苹果彻底抛弃Lightning接口?或将引爆无线快充

    电子发烧友网报道(文/黄山明)智能手机发展近20年,消费者会发现,如今苹果与安卓阵营的差距越来越小,....
    的头像 Simon观察 发表于 05-16 08:13 2921次 阅读
    苹果彻底抛弃Lightning接口?或将引爆无线快充

    苹果转至富士康代工 富士康Q1季度净收入创新高

      据消息报道,苹果为减少受防疫封措施给生产订单带来生产上的影响苹果,苹果将iPhone生产订单从受....
    的头像 牵手一起梦 发表于 05-13 14:21 337次 阅读

    TouchGFX 4.13生成器使GUI更易于访问

      TouchGFX 4.13 还附带了许多错误修复和优化。任何穷举的尝试都是徒劳的,因此我们将满足....
    的头像 星星科技指导员 发表于 05-13 10:08 130次 阅读

    苹果发布iOS 15.5/iPadOS 15.5准正式版

    近日,苹果公司正式发布iOS 15.5/iPadOS 15.5准正式版,这将是iOS 15中的最后一....
    的头像 lhl545545 发表于 05-13 09:42 709次 阅读

    快讯:特斯拉、腾讯等多家企业被点名 苹果痛失全球市值第一宝座

    近日,特斯拉、lululemon、腾讯等企业被中消协点名,中消协发五一消费维权舆情分析报告,腾讯此次....
    的头像 lhl545545 发表于 05-13 09:27 454次 阅读

    一夜蒸发8000亿!苹果退位“市值第一”;消费电子Q1出货暴跌,供应链遭双重危机...

    电子发烧友网报道(文/梁浩斌)5月12日,苹果公司在当地时间周三股价收跌5.18%,报146.5美元....
    的头像 Hobby观察 发表于 05-13 00:01 1563次 阅读
    一夜蒸发8000亿!苹果退位“市值第一”;消费电子Q1出货暴跌,供应链遭双重危机...

    郭明錤爆料称iPhone 15可能搭载Tyep C接口

    今日,知名苹果分析师郭明錤称,苹果的iPhone 14将要成为最后一款搭载lightning接口的i....
    的头像 汽车玩家 发表于 05-12 16:01 3001次 阅读

    iPod在中国官网售罄,一代传奇就此落幕

    日前,苹果公司宣布停止生产iPod touch的消息引发了网友热议,同时剩下还未出售的iPod to....
    的头像 汽车玩家 发表于 05-12 15:21 393次 阅读

    苹果宣布停产iPod 苹果痛失全球市值第一宝座市值降至2.371万亿美元

    苹果宣布停产iPod 因为供应链的问题,苹果公司在现存iPod touch售完之后将停产iPod。苹....
    发表于 05-12 11:43 111次 阅读
    苹果宣布停产iPod 苹果痛失全球市值第一宝座市值降至2.371万亿美元

    苹果痛失全球市值第一宝座,昨日市值缩水超8000亿元

    据报道,昨日苹果公司股价出现下跌,截止收盘下跌了5.18%,亏损巨大。 11日,美股遭到冲击,三大股....
    的头像 汽车玩家 发表于 05-12 11:42 300次 阅读

    华为运动健康APP智能减脂计划,享“瘦”一“夏”

    五一小长假一过,夏天也随之而来,又到了小姐姐们秀身材的季节,如何甩掉身上的赘肉,成了她们最头疼的话题....
    的头像 电子行业新闻 发表于 05-11 16:15 526次 阅读
    华为运动健康APP智能减脂计划,享“瘦”一“夏”

    未来谁将成为Mini LED市场的主导者

    Mini LED以肉眼可见的速度红了起来,TCL、三星、索尼等电视厂商涌入Mini LED赛道后,连....
    的头像 勤奋的蟹老板 发表于 05-11 15:59 1700次 阅读

    苹果正在研发一种更薄的、没有偏光片的OLED面板

    日前,据韩媒The Elec报道,苹果公司正在研发一种没有偏光片的OLED面板。 据了解,偏光片能够....
    的头像 汽车玩家 发表于 05-11 15:23 295次 阅读

    快讯:苹果宣布iPod产品线停更 谷歌开发者大会2022即将到来

    近日,根据外媒的报道消息称,苹果官方已经正式宣布 iPod 产品线正式停更,产品售完即止,后续不会再....
    的头像 lhl545545 发表于 05-11 09:41 404次 阅读

    苹果宣布停产iPod,划时代的产品迎来了终结

    苹果公司今日发布公告称,其旗下在售产品iPod touch即将停产,库存有限,售完即止。 iPod是....
    的头像 汽车玩家 发表于 05-11 09:15 2022次 阅读

    苹果14上市时间官方价格

    根据苹果公司的一概惯例,iPhone 14手机将会在今年的9月底10月初左右上市,iPhone14起....
    的头像 lhl545545 发表于 05-10 09:46 18238次 阅读

    字节跳动成立抖音集团 或在港上市

    近日,有媒体报道消息称,字节跳动(香港)有限公司已更名为抖音集团(香港)有限公司,或将于香港上市,而....
    的头像 lhl545545 发表于 05-09 09:45 279次 阅读

    苹果等公司为各大网站和App提供免密登录方式

    近十年来,智能手机为广大数字公民普及了生物识别技术,也为带来了扫除密码这一生之烦恼的办法。随着近日微....
    的头像 科技绿洲 发表于 05-07 10:53 315次 阅读
    苹果等公司为各大网站和App提供免密登录方式

    京东方供应苹果OLED屏幕到底遭遇哪些机会和挑战

    电子发烧友网报道(文/章鹰)台湾IC设计大厂联咏发布最新数据,2021年公司研发投入达160.57亿....
    的头像 电子发烧友网 发表于 05-07 10:52 678次 阅读

    苹果iPhone14生产进度最新消息

    电子发烧友网报道(文/莫婷婷)在第一季度多家厂商宣布砍单之后,智能手机市场在4月迎来了苹果iPhon....
    的头像 电子发烧友网 发表于 05-07 09:22 868次 阅读

    突发!传京东方iPhone OLED供应苹果受阻 两大掣肘如何克服?

    电子发烧友原创 章鹰   5月4日,台湾IC设计大厂联咏发布最新数据,2021年公司研发投入达160....
    的头像 章鹰观察 发表于 05-07 00:52 1438次 阅读
    突发!传京东方iPhone OLED供应苹果受阻 两大掣肘如何克服?

    开源毕设项目 | 基于STM32的智能手表

    发表于 03-30 14:12 2041次 阅读
    开源毕设项目 | 基于STM32的智能手表

    精品分享:基于STM32 的 Open-watch 手工智能手表(附原理图代码)

    Open-Watch:一款开源的手工智能手表 Open-Watch 是为我们的 B.Sc 开发的开源智能手表项目。毕业论文。这款智能手表可以测...
    发表于 03-24 16:09 5726次 阅读
    精品分享:基于STM32 的 Open-watch 手工智能手表(附原理图代码)

    【OpenHarmony开发样例】基于BearPi套件开发的智能儿童手表系统

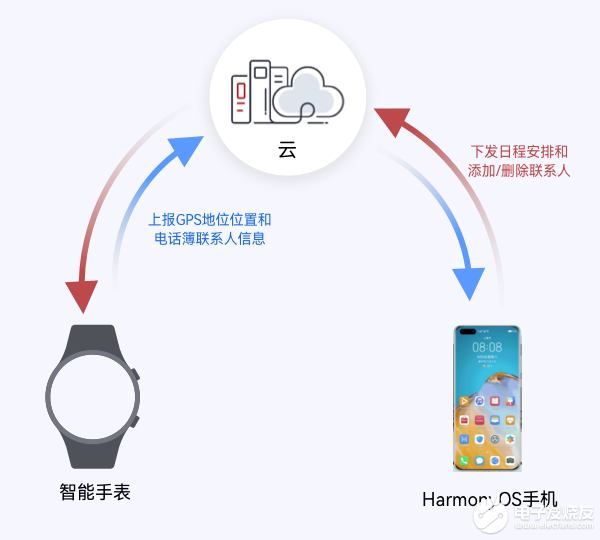

    一、 介绍 本项目是基于BearPi套件开发的智能儿童手表系统,该系统通过与GSM模块(型号:SIM808)的通信来实现通话和定...
