微星MEG B550 Unify绝技:3个PCIe 4.0x4 M.2接口

时光月 来源:快科技 作者:流云 2021-01-04 09:44 次阅读

一般来说,在X570与B550之间选择前者的无非是因为X570芯片组超强的I/O扩展能力。由于B550芯片组不支持PCIe 4.0,因此主板上仅有由CPU提供PCIe信道的一个PCIe插槽和一个M.2插槽才能支持PCIe 4.0,其他的接口全都是走PCIe 3.0信道。

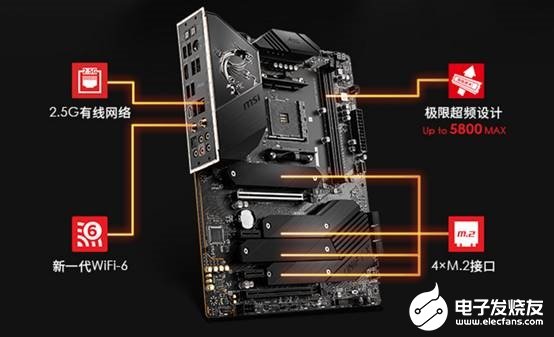

微星MEG B550 Unify主板则是另起炉灶,提供了多达4个M.2 SSD插槽,扩展能力之强即便是一些X570主板也望尘莫及。更为夸张的是,4个M.2 SSD插槽中有3个支持PCIe 4.0x4,剩下的一个也能支持PCIe 3.0x4。

那么MEG B550 Unify是如果做到的呢!


微星的做法很简单,MEG B550 Unify提供2种模式,“Chipset Mode”下与其他的B550主板没有什么不同。而在“CPU Mode”下,MEG B550 Unify主板会将第一条PCIe 4.0插槽的设置为PCIe 4.0x8。这样一来就多出了8个PCIe 4.0信道,于是另外2个M.2插槽(M2_2、M2_3)也能做到PCIe 4.0x4了。

新一代的GPU都采用了PCIe 4.0技术,即便在PCIe 4.0x8模式下也能获得与PCIe 3.0x16相同的带宽,3D性能所受到的影响微乎其微。

不过如果你还在用只支持PCIe 3.0的老显卡,还是建议直接使用“Chipset Mode”,否则GPU会运行在PCIe 3.0x8模式下,3D性能会有比较明显的损失。
