OPA2156 36V 超低噪声、宽带宽、精密轨至轨运算放大器

描述

OPA2156是计划推出的新一代36V轨至轨运算放大器中的第一款。

这款器件具有非常低的失调电压（±200μV，最大值），温漂（±2μV/℃，最大值）和低偏置电流（±5PA，典型值），同时还具有非常低的宽带电压噪声（为3nV /√< span> Hz ）。

OPA2156拥有诸多独一无二的特性，例如轨至轨输入和输出电压范围，宽带宽（25MHz），高输出电流（±100mA）和高压摆率（40V /μs），适用于高压精密工业应用。

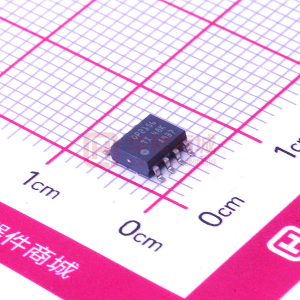

OPA2156运算放大器可提供8引脚SOIC封装，可在-40°C至125°C的工业温度范围内正常工作。

特性

• 低失调电压：±200μV（最大值）
• 低偏移电压漂移：±0.5μV/°C （典型值）
• 低偏置电流：±5pA（典型值）
• 共模抑制：120dB
• 低噪声：10kHz时为3nV /√ Hz
• 轨至轨输入和输出
• 宽带宽：25MHz GBW
• 高压摆率：40V /μs
• 较短的建立时间：600ns（10V步长，0.01％）
• 宽电源电压范围：±2.25V至±18V，4.5V至36V

所有商标均为其各自所有者的财产。

参数 与其它产品相比 精密 运算放大器 (Vos<1mV)

  Number of channels (#) Total Supply Voltage (Min) (+5V=5, +/-5V=10) Total Supply Voltage (Max) (+5V=5, +/-5V=10) GBW (Typ) (MHz) Slew Rate (Typ) (V/us) Rail-to-rail Vos (offset voltage @ 25 C) (Max) (mV) Offset drift (Typ) (uV/C) Iq per channel (Typ) (mA) Vn at 1 kHz (Typ) (nV/rtHz) CMRR (Typ) (dB) Rating Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) Input bias current (Max) (pA) Output current (Typ) (mA) Features Architecture   OPA2156 OPA2140 OPA2197 2     2     2     4.5     4.5     4.5     36     36     36     25     11     10     40     20     20     In
Out     In to V-
Out     In
Out     0.2     0.12     0.1     1     0.35     0.5     4.4     1.8     1     4     5.1     5.5     120     140     140     Catalog     Catalog     Catalog     -40 to 125     -40 to 125     -40 to 125     SOIC | 8     SOIC | 8
VSSOP | 8     SOIC | 8
VSSOP | 8     8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)     8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8)     8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8)     40     10     20     100     30     65             EMI Hardened
High Cload Drive     CMOS     FET     CMOS

方框图

•

  OPA2156 - 功能方框图
