读取优先和SRAM-MRAM混合结构,几个混合结构的管理策略

2020年11月17日 16:31 次阅读

MRAM因具有许多优点,有取代SRAM和DRAM的潜能。用MTJ存储单元构建的MRAM存储器可以用作高速缓存。然而MRAM写入操作的长延时和较高的功耗成为其瓶颈,阻碍了其性能的进一步提高。读取优先的写缓存器和SRAM-MRAM混合结构这两种策略可以提高MRAM的性能及降低其功耗。

读取优先和SRAM-MRAM混合结构

直接用MRAM代替SRAM可能导致性能下降。因此提出了用两种策略来缓解这个矛盾:一是引入读取优先的写入缓冲器;二是引入SRAM-MRAM混合结构。二者可以结合起来以改善MRAM高速缓存的性能。

读取优先的写入缓冲器

因为L2高速缓存从上一级存储器和写入缓冲器获取命令,必须有一个优先权策略来解决读取和写入命令的冲突。对于MRAM高速缓存,写入延时远大于读取延时,因此应防止写入操作阻塞读取操作。提出两条规则来确保读取操作的优先权:

(1)读取操作总是具有高于写入操作的优先权。

(2)当写入操作阻塞了读取操作且写入缓冲器未满,在满足特定优先条件下,读取命令可以使当前写入操作中止。然后读取命令获得执行权力。被中止的写入操作稍后重试。用完成度α作为优先条件,完成度低于α时读取命令不会获取优先权。经模拟定α为50%可以满足各种工作条件。实现这一策略需要一个计数器,当写入开始时从O开始计数。高速缓存控制器检查计数器然后决定是否中止当前写入操作来执行读取操作。与直接用MRAM取代SRAM的方案相比,这一策略消除了性能上的退步,但是功耗增加了,因为部分写入操作需要重新执行。

SRAM-MRAM混合结构的L2高速缓存

研究者提出用SRAM-MRAM混合结构取代纯粹的MRAM存储器,其中SRAM只占一小部分。其主要目的是尽量使写入操作集中到SRAM而减少了MRAM中的写入操作数量。

图1SRAM-MRAM混合结构

如图1所示,研究者减少了部分MRAM,代之以sram,并且将所有SRAM单元集中到一起在处理器层上构建了若干个完整的SRAM组。SRAM组放置在处理器层的中央而不是分散放置,这样处理器层的面积会增加而高速缓存层的面积会减少。

给出了几个混合结构的管理策略:

(1)高速缓存控制器需要知道SRAM和MRAM的位置。当出现写入失误时,控制器优先考虑将该数据放入SRAM。

(2)考虑到处理器反复将数据写入某些单元的可能性,这些数据若在MRAM中需移入SRAM中。如果数据连续经历两次写入操作,则这些数据需要被移入SRAM中。

(3)注意到处理器的读取操作同样可能引起数据的转移,而且其次数可能大于写入操作。因此引入一个新的数据移动策略。对于传统的管理策略,数据会被移动到host组,而适应于混合结构的策略把数据移入SRAM中。

(4)结果显示混合结构平均提高性能5.65%,使平均总功耗降低了12.45%。

fqj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

《嵌入式技术ARM裸机开发》之存储器

我们将《嵌入式工程师-系列课程》分成两大阶段:第一阶段:《计算机体系结构》课程   分成4篇:分别是
发烧友学院发表于 2019-01-20 00:00 1420次阅读
《嵌入式技术ARM裸机开发》之存储器

单片机系统ram的低功耗测试方法:功耗低,故障覆...

在各种单片机应用系统中,存储器的正常与否,直接关系到该系统的正常工作。为了提高系统的可靠性,对系统的....
发表于 2020-11-17 14:03 95次阅读
单片机系统ram的低功耗测试方法:功耗低,故障覆...

如何全面的了解到STM8存储器和寄存器映射的知识点?

如何STM8存储器映射、I/O端口硬件寄存器映射以及CPU/SWIM/调试模块/中断控制寄存器[table] [/table]...
发表于 2020-11-17 06:49 0次阅读
如何全面的了解到STM8存储器和寄存器映射的知识点?

为什么要有uboot

启动过程:PC上电后先执行BIOS程序(实际上PC的BIOS就是NorFlash),BIOS程序负责....
发表于 2020-11-16 15:43 175次阅读
为什么要有uboot

Flash存储器的故障特征

Flash存储器是一种基于浮栅技术的非挥发性半导体存储器,一般有NOR、NAND、 DINOR和AND 等几种类型。...
发表于 2020-11-16 14:33 0次阅读
Flash存储器的故障特征

Microchip推出业界延迟最短的PCI Ex...

XpressConnect系列重定时器的覆盖范围是PCIe 第五代电信号的三倍,使数据中心设备供应商....
发表于 2020-11-16 14:07 533次阅读
Microchip推出业界延迟最短的PCI Ex...

基于DSP处理芯片TMS320C2000实现DR...

在雷达的测试系统中,常常需要模拟日标回波;同时,为了测试雷达的抗干扰特性,还需要产生欺骗干扰的信号。....
发表于 2020-11-16 10:14 81次阅读
基于DSP处理芯片TMS320C2000实现DR...

ATtiny13I/O存储器的知识点看了就就知道

ATtiny13的 I/O P150“ 寄存器概述 ”
发表于 2020-11-16 07:30 0次阅读
ATtiny13I/O存储器的知识点看了就就知道

选择单片机的原则是什么

随着社会的发展,单片机行业发展的也越来越迅猛,各种产品层出不同,性能优劣也各不相同。我们应该如何在众....
发表于 2020-11-15 11:24 174次阅读
选择单片机的原则是什么

一文知道虚拟存储器的特征

虚拟存储器(Virtual Memory)是用户能作为可编址内存对待的虚拟存储空间,它使用户逻辑存储....
发表于 2020-11-15 10:09 127次阅读
一文知道虚拟存储器的特征

闪存主控芯片厂德明利业绩过山车,毛利率占比远低同...

存储行业是全球集成电路市场中比重最大的应用领域之一,目前存储市场的主控芯片主要来自台湾或美国等厂商,....
发表于 2020-11-13 18:19 400次阅读
闪存主控芯片厂德明利业绩过山车,毛利率占比远低同...

KIOXIA铠侠助力中国市场进入存储新时代

从随身携带的手机U盘,到PC笔记本中的硬盘,存储产品是很多人日常生活中不可缺少的设备,纵览整个存储市....
发表于 2020-11-13 16:03 276次阅读
KIOXIA铠侠助力中国市场进入存储新时代

海力士发布第三季度财务报告:盈利暴涨

近日,SK hynix发布截至2020年9月30日的2020财年第三季度财务报告。公司第三季度结合并....
发表于 2020-11-13 14:49 272次阅读
海力士发布第三季度财务报告:盈利暴涨

IBM混合云存储新升级,云闪存云磁带是亮点

如今,混合云已是 IT 领域的关键趋势。 94%的企业正在使用混合云模型混合公共、私有和专用云环境以....
发表于 2020-11-13 14:24 402次阅读
IBM混合云存储新升级,云闪存云磁带是亮点

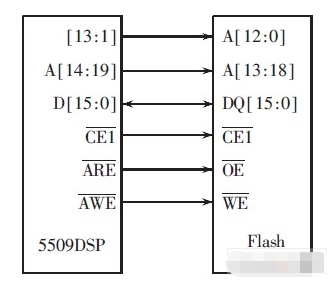

基于DSP芯片的Flash程序自举引导的方法实现

随着数字信号处理技术的快速发展,DSP 被广泛应用于各种数字信号处理系统中。终开发的系统若要脱离仿真....
发表于 2020-11-13 08:59 246次阅读
基于DSP芯片的Flash程序自举引导的方法实现

恩智浦新款S32K3 MCU可解决汽车软件开发的...

S32K3将恩智浦的S32汽车平台从网关和域控制扩展到区域控制和边缘节点。
发表于 2020-11-12 17:12 230次阅读
恩智浦新款S32K3 MCU可解决汽车软件开发的...

上游产能紧张 存储器、LCD驱动全线大涨20%

电子发烧友网报道(文/黄山明)随着全球经济在第三季度开始恢复,电子元器件的需求也开始回暖,带动产业中....
发表于 2020-11-12 17:04 1284次阅读
上游产能紧张 存储器、LCD驱动全线大涨20%

格芯在半导体领域正走上新征程

“世界需要我们行业加速数字化转型”,Tom Caulfield强调。这就当然给格芯带来了前所未有的新....
发表于 2020-11-12 15:02 337次阅读
格芯在半导体领域正走上新征程

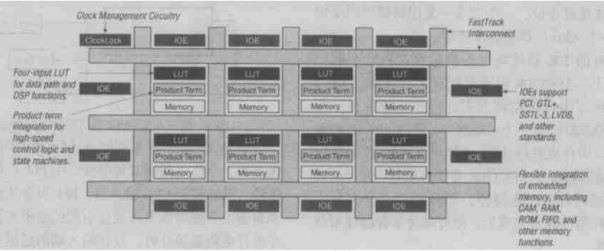

可编程逻辑器件APEX20K的特点、功能及应用案...

APEX20K是Altera公司生产的首款带有多核架构的可编程逻辑器件,密度在30 000到1 50....
发表于 2020-11-12 11:21 125次阅读
可编程逻辑器件APEX20K的特点、功能及应用案...

如何有效解决因存储器发生故障对系统带来的破坏问题

在各种单片机应用系统中,存储器的正常与否,直接关系到该系统的正常工作。为了提高系统的可靠性,对系统的....
发表于 2020-11-11 15:16 46次阅读
如何有效解决因存储器发生故障对系统带来的破坏问题

美光发布第五代3D NAND闪存

据美媒Anandtech报道,美光日前宣布了其第五代3D NAND闪存,新一代产品拥有破纪录的176....
发表于 2020-11-10 14:56 904次阅读
美光发布第五代3D NAND闪存

非易失性MRAM存储器在各级高速缓存中的应用

磁阻式随机存储器MRAM是一种新型存储器,其优点有读取速度快和集成度高及非挥发性等。目前许多研究主要....
发表于 2020-11-09 16:46 66次阅读
非易失性MRAM存储器在各级高速缓存中的应用

佳能公布外接USB热靴存储和供电附件专利 可共同...

佳能公布了一则通过USB链接可安装于相机热靴的外部存储和供电装置。该装置可拓展存储的可用空间,并且通....
发表于 2020-11-09 16:34 297次阅读
佳能公布外接USB热靴存储和供电附件专利 可共同...

磁阻式随机存储器MRAM的基本原理是怎样的

MRAM与传统的随机存储器的区别在于MRAM的信息携带者是磁性隧道结(MTJ ),而后者则是电荷。 ....
发表于 2020-11-09 16:23 79次阅读
磁阻式随机存储器MRAM的基本原理是怎样的

FRAM在新能源汽车技术中的应用

第九届(上海)新能源汽车电驱动与 BMS 暨充电装置技术研讨会及第十四届(上海)新能源汽车核心电源技....
发表于 2020-11-09 15:35 286次阅读
FRAM在新能源汽车技术中的应用

基于16位定点运算DSP TMS320C2XX系...

闪速存储器FLASH是可快速擦写的非易失性存储器,自Intel公司于1988年推出FLASH Mem....
发表于 2020-11-09 10:19 187次阅读
基于16位定点运算DSP TMS320C2XX系...

武汉发布重大项目计划表,涵盖多个集成电路产业项目

10月底,湖北武汉发改委发布2020年市级重大项目计划表,包括162个重大在建项目计划、90个重大新....
发表于 2020-11-08 09:08 459次阅读
武汉发布重大项目计划表,涵盖多个集成电路产业项目

MRAM高速缓存的组成

磁阻式随机存储器(MRAM)是一种新型存储器,其优点有读取速度快和集成度高及非挥发性等。目前许多研究主要是致力于将...
发表于 2020-11-06 14:17 101次阅读
MRAM高速缓存的组成

基于StarCore技术的高性能DSP芯片MSC...

飞思卡尔(Freescale)公司推出的两种基于StarCore技术的高性能DSPMSC7119和M....
发表于 2020-11-06 11:05 368次阅读
基于StarCore技术的高性能DSP芯片MSC...

关于高带宽存储器的竞逐赛已悄然打响

巨头之间的竞争从不曾停歇。在内存领域,一场关于HBM(High Bandwidth Memory,高....
发表于 2020-11-06 10:31 1218次阅读
关于高带宽存储器的竞逐赛已悄然打响

全球半导体行业触底反弹,中国市场地位凸显

11月5日,第三届中国半导体大硅片论坛2020在南京举行,集微咨询高级分析师陈跃楠发表了以《新环境下....
发表于 2020-11-06 09:34 550次阅读
全球半导体行业触底反弹,中国市场地位凸显

SK hynix:PC端存储器市场将维持本季度稳...

近日,SK hynix发布截至2020年9月30日的2020财年第三季度财务报告。报告指出,公司第三....
发表于 2020-11-06 09:20 523次阅读
SK hynix:PC端存储器市场将维持本季度稳...

半导体行业影响甚大的并购案例总结

2020年下半年全球半导体产业最主要的关键词就是并购。尽管到目前为止,半导体领域的并购数量并不多,但....
发表于 2020-11-05 15:56 474次阅读
半导体行业影响甚大的并购案例总结

这种技术可能会成为处理器高级高速缓存中使用的SR...

但是CeRAM的速度可以使其很好地替代SRAM。迄今为止,他们已经使CeRAM具有2纳秒的脉冲宽度来....
发表于 2020-11-04 17:31 278次阅读
这种技术可能会成为处理器高级高速缓存中使用的SR...

生命科学与半导体技术融合为信息存储带来新思路

随着科学技术的发展和文明的进步,人类活动越来越依赖信息,相应的信息量也呈指数级增长。目前,半导体存储....
发表于 2020-11-04 16:58 345次阅读
生命科学与半导体技术融合为信息存储带来新思路

数控车床用刀具的交换功能

大部分数控车床,其换刀点的位置是任意的,换刀点应选在刀具交换过程中与工件或夹具不发生干涉的位置。还有....
发表于 2020-11-04 14:58 229次阅读
数控车床用刀具的交换功能

MCU走向AI化 存储器内增加运算成为重要研发方...

DIGITIMES Research观察,微控制器(Microcontroller Unit;MCU....
发表于 2020-11-04 10:34 203次阅读
MCU走向AI化 存储器内增加运算成为重要研发方...

关于游戏机SSD我们知道哪些?

新一代游戏机将在今年下半年上市,Xbox的X系列和Playstation 5已经造势一年多了。可靠的....
发表于 2020-11-03 16:35 583次阅读
关于游戏机SSD我们知道哪些?

NAND Flash和NOR Flash二者之间...

1.1接口差别 NOR Flash带有SRAM接口,有足够的地址引脚来寻址,可以直接和CPU相连,C....
发表于 2020-11-03 16:17 289次阅读
NAND Flash和NOR Flash二者之间...

NAND Flash 的存储结构以及NAND F...

Nand flash是flash存储器的其中一种,Nand flash其内部采用非线性宏单元模式以及....
发表于 2020-11-03 16:12 84次阅读
NAND Flash 的存储结构以及NAND F...

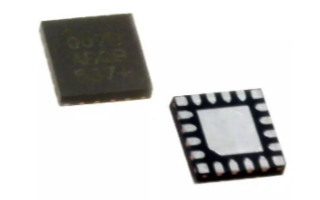

CPT007B电容式触摸控制器的特点及应用范围
