西门子S7-1500与分布式IO设备的诊断

2021年02月11日 17:27 次阅读

西门子S7-1500CPUIO设备的诊断功能(与1200完全相同),可使用DeviceStates和ModuleStates指令对分布式IO设备的站状态和子模块进行诊断。本文使用1214CV4.0CPU和ET200SP的PN通信为例进行说明(DP通信同样适用)。

一、S7-1500与分布式IO设备的诊断准备

1硬件准备:

2.ET200SP分布式IO站,PN接口,两套

2、软件准备:

1.TIAPortalV14SP1

3、使用TIAPortal创建一个新项目,正确配置,下载后,进入网络视图,所有站点状态正常。

二、使用DeviceStates指令对分布式IO子站进行诊断

1、创建全局数据块,用于存储状态数据

在全局数据块中创建数据类型为ArrayofBOOL数组,共计1024个元素。

2、编写程序

在OB1中调用DeviceStates指令,双击LADDR引脚,选择需要诊断的IO系统。将MODE设置为2,STATE填写上述定义的全局数据块数组。

指令引脚说明:

参数LADDR:

使用LADDR参数通过硬件标识符选择PROFINETIO或DP主站系统。

硬件标识符位于:

·PROFINETIO或DP主站系统属性的网络视图中。

或数据类型为HW_IOSYSTEM的所列系统常量的plc变量表中。

参数MODE:

使用MODE参数可读取状态信息。可读取整个PROFINETIO或DP主站系统的下列一条状态信息:

·1:IO设备/DP从站已组态

·2:IO设备/DP从站故障

·3:IO设备/DP从站已禁用

·4:IO设备/DP从站存在

.5:出现问题的IO设备/DP从站。

参数STATE:

通过STATE参数,输出由MODE参数选择的IO设备/DP从站的状态。

如果使用MODE选择的状态适用于IO设备/DP从站,则在STATE参数中将下列位设置为“1”:

·位0=1:组显示。至少有一个IO设备/DP从站的第n位设置为“1”。

·位n=1:通过MODE选择的状态将应用到IO设备/DP从站。

o对于PROFINETIO系统,第n位对应于相应IO设备的设备编号(请参见设备视图和网络视图中的PROFINET接口属性)。

o对于PROFINETDP系统,第n位对应于DP从站的PROFIBUS地址(请参见设备视图和网络视图中的DP从站属性)。

使用“BOOL”或“ArrayofBOOL”作为数据类型:

·要仅输出状态信息的组显示位,可在STATE参数中使用BOOL数据类型。

·要输出所有IO设备/DP从站的状态信息,请使用下列长度的ArrayofBOOL:

·对于PROFINETIO系统:1024位

对于DP主站系统:128位


3、程序测试

将程序下载到PLC中。监控全局数据块devicestate。当IOdevice_2故障时(掉电或网线拔除导致丢站),state[2]=1。

责任编辑:lq

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

西门子S7-1500通过PN/PN Couple...

PN/PN耦合器,订货号:6ES7158-3AD10-0XA0,能够实现两个不同以太网子网进行数据交....
发表于 2021-02-11 17:18 2次阅读
西门子S7-1500通过PN/PN Couple...

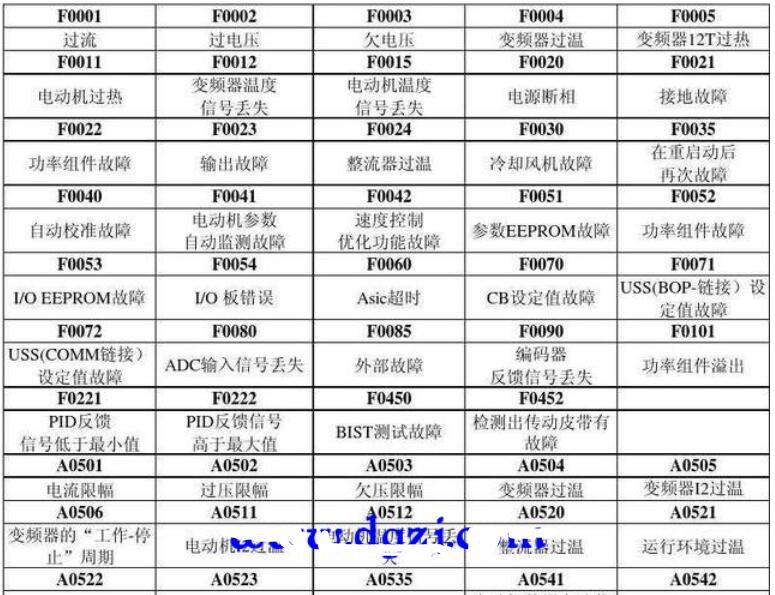

西门子变频器F-015故障解决方法

目前变频器的使用很广泛,这跟变频器的功能和作用是分不开的,变频器可以自身的输入单元,输出单元,电源模....
发表于 2021-02-10 17:52 134次阅读
西门子变频器F-015故障解决方法

伺服驱动器增益参数设置

调整积分增益KⅥ值。将积分增益KVI值渐渐加大,使积分效应渐渐产生。由前述对积分控制的介绍可看出,K....
发表于 2021-02-10 17:23 69次阅读
伺服驱动器增益参数设置

西门子S-1500 OPC UA服务器配置方法图...

TIA Portal V14 以及S7-1500 V2.0以后开始支持OPC UA服务器功能,除 S....
发表于 2021-02-09 18:10 187次阅读
西门子S-1500 OPC UA服务器配置方法图...

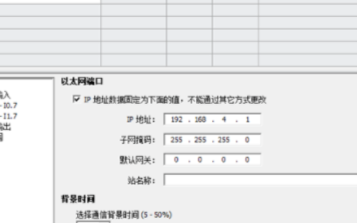

西门子CP243-1以太网向导配置图解

CP243-1模块是S7-200系列产品中唯一一款以太网通信模块,它既可以作为西门子以太网S7通信中....
发表于 2021-02-09 18:06 175次阅读
西门子CP243-1以太网向导配置图解

西门子PLC模拟量抗干扰接线经验

为应对这种共模干扰电压(Ucm)现象,相信大家都是外加AI信号隔离模块解决。但这种方案同时也增加了硬....
发表于 2021-02-09 17:25 149次阅读
西门子PLC模拟量抗干扰接线经验

PID控制器的参数整定

它主要依赖工程经验,直接在控制系统的试验中进行,且方法简单、易于掌握,在工程实际中被广泛采用。PID....
发表于 2021-02-09 17:22 140次阅读
PID控制器的参数整定

西门子S7-1500Modbus TCP通信

从TIA Portal V12 SP1开始软件中增加了S7-1500的Modbus TCP块库(V3....
发表于 2021-02-09 17:05 191次阅读
西门子S7-1500Modbus TCP通信

西门子PLC通信不上经验分享

对于基于博图开发S7-1200/1500的项目,如果要与DB块数据通信,需要要去除DB的优化的块访问....
发表于 2021-02-08 17:04 178次阅读
西门子PLC通信不上经验分享

西门子王飙:携手数字化服务,拥抱数字化未来

目前,新冠疫情对整个服务业的影响很大,部分企业需要停产停工,部分在外服务人员无法返工,西门子利用虚拟....
发表于 2021-02-04 16:40 365次阅读
西门子王飙:携手数字化服务,拥抱数字化未来

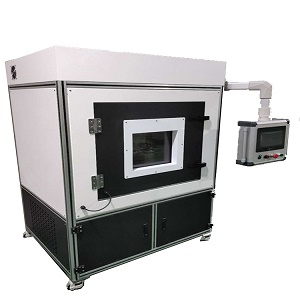

织物透湿量测试仪的技术指标以及特征是怎样的

透湿量测试仪用于测试各种涂层织物、复合面料、复合膜、塑料薄膜、交换膜等材料的透湿量,常用于检测医用防....
发表于 2021-02-04 09:44 18次阅读
织物透湿量测试仪的技术指标以及特征是怎样的

昱能和西门子将联合推动光伏数字化进程

2020年,昱能科技和全球领先的科技企业西门子展开了进一步合作,先后完成了包括广州、佛山、苏州、河北....
发表于 2021-01-29 17:01 148次阅读
昱能和西门子将联合推动光伏数字化进程

西门子:致力于帮助中国企业进行数字化转型,特别是...

近日,西门子数字化工业集团在北京召开了媒体沟通会,参会的领导与媒体老师一同回顾了西门子数字化工业集团....
发表于 2021-01-29 10:48 830次阅读
西门子:致力于帮助中国企业进行数字化转型,特别是...

西门子推出公共直流快速充电器

据外媒报道,西门子智能基础设施集团推出一款全新的公共直流快速充电器SICHARGE D。该充电器适用....
发表于 2021-01-28 10:18 242次阅读
西门子推出公共直流快速充电器

2020版VIPM有S7组件可以下载哦,刚发现滴,适合西门子

下载最新的VIPM,搜索S7,就可以下载到S7组件了...
发表于 2021-01-28 10:10 1313次阅读
2020版VIPM有S7组件可以下载哦,刚发现滴,适合西门子

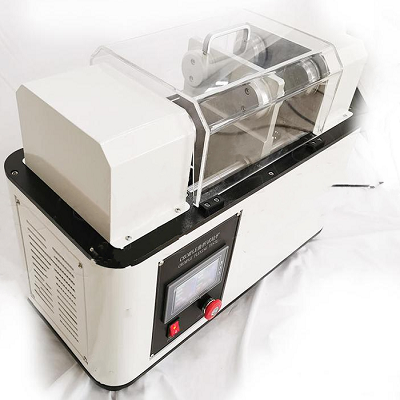

耐折皱屈挠测试仪的原理以及参数的介绍

【仪器简介】Crumpleflex折皱屈挠测试仪,本测试仪适用于对涂层织物耐反复挤压屈挠破坏性能进行....
发表于 2021-01-25 17:08 33次阅读
耐折皱屈挠测试仪的原理以及参数的介绍

10倍开发效力提升!西门子低代码软件开发平台Me...

2021年1月19日,企业低代码应用开发全球领导者Mendix,a Siemens business....
发表于 2021-01-25 15:41 1744次阅读
10倍开发效力提升!西门子低代码软件开发平台Me...

基于西门子MOBY-i识别系统实现二厂涂装车间设...

关键是检测滚床在运动状态下,CC09-RB048上的3个接近开关的触发顺序:若RB001的占位开关和....
发表于 2021-01-24 09:53 738次阅读
基于西门子MOBY-i识别系统实现二厂涂装车间设...

数字化工业软件与腾讯云达成合作伙伴关系 携手推动...

Mendix 低代码平台是业界领先的企业低代码应用开发平台。在跨行业创新不断加码的数字化环境中,市场....
发表于 2021-01-20 16:50 575次阅读
数字化工业软件与腾讯云达成合作伙伴关系 携手推动...

西门子数字化工业软件与腾讯云正式签订合作协议

西门子数字化工业软件与腾讯云近日正式签订合作协议,依托于性能强大、安全且稳定的腾讯云平台与西门子的 ....
发表于 2021-01-20 15:07 584次阅读
西门子数字化工业软件与腾讯云正式签订合作协议

低代码软件快速开发平台全球领导者Mendix助力...

Mendix以自身为核心,打造了一个无缝整合了数据和包括人工智能(AI)、增强现实(AR)、物联网(....
发表于 2021-01-20 09:29 504次阅读
低代码软件快速开发平台全球领导者Mendix助力...

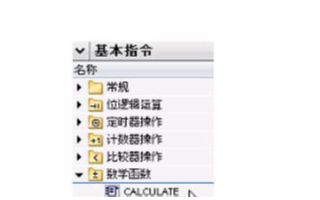

西门子S1200-用简单指令创建复杂等式
