PLC中模拟量的采集

2019年11月26日 09:10 次阅读

  PLC低成本模拟量采集方案

  PLC在工控界中应用广泛,有许多优点和方便之处,很多同行都有共同的体会,在PLC系统中实现模拟量采集时价格十分昂贵,尤其实现热电阻温度、热电偶温度采集时,价格更是无法承受。

  一种在PLC中实现低成本模拟量数据采集的方法,可以实现大量模拟量数据采集,每路模拟量输入的价格仅120元左右。

  系统连接如下图所示,PLC选用带有串行接口的(RS485),通过通讯接口与FCS900数据采集模块连接,实现大量模拟量数据采集,数量没有限制,通讯距离可以到1200米,从而实现低成本模拟量数据采集。

  FCS900是具有RS485接口的数据采集模块,支持MODBUS-RTU和自由口通讯协议,模块的型号和数量根据使用情况决定,通讯距离1200米。



PLC中模拟量的采集

  FCS911可以实现16路模拟量数据采集,信号类型任意设置,可以混合信号输入,可以采集电压、电流、热电阻温度、热电偶温度。

  FCS912可以实现16路热电阻温度采集,有6种类型的热电阻型号可以选择。

  FCS913可以实现15路热电偶温度采集,有6种类型的热电偶型号可以选择,冷端温度自动补偿。

  所有模块的采集精度为0.1%,采集周期为1秒。

  当选用FCS921模块时,该方案也可以实现8路4~20mA电流输出功能,用同样的方法也可以实现DI、DO功能

  PLC中模拟量的采集

  现在自动化控制过程中,除非一些简单的控制柜的组合,这些地方基本用IO点就能将所有的动作实现,而稍微复杂一点点的工程项目,肯定会有像模拟量采集或者通信这样的需求,而我这边在第一次使用博图的时候,就需要使用模拟量采集的信号,当时在搜索过程中,查了很多相关的资料,最终我选择使用指令中的标准与缩放两个指令来实现这个控制的,这里贴出我的程序,希望能给大家一点点帮助,或者大家告诉我还有别的方式采集的话,更简便,以前我还使用过S7-200这款plc,还有欧姆龙CJ1M中也使用过,下面这些图片大家先看下,有的可能以后你们使用中会遇到一些,是可以直接套用的。



PLC中模拟量的采集

  面这个图是S7-1200,采集的是0-5V的模拟量信号,对应的压力是-5WC到5WC,因为是第一次使用,而我在测试的过程中并没有发现问题,所以贴出来,如果大家发现错误,希望指导下。



PLC中模拟量的采集

  上面的图,是我最早使用的模拟量采集方式,电流信号是4到20mA的,转换的频率是0-50HZ的,而这里对应的数值是6400到32000,后面有频率转换,我就没有贴出来了。



PLC中模拟量的采集



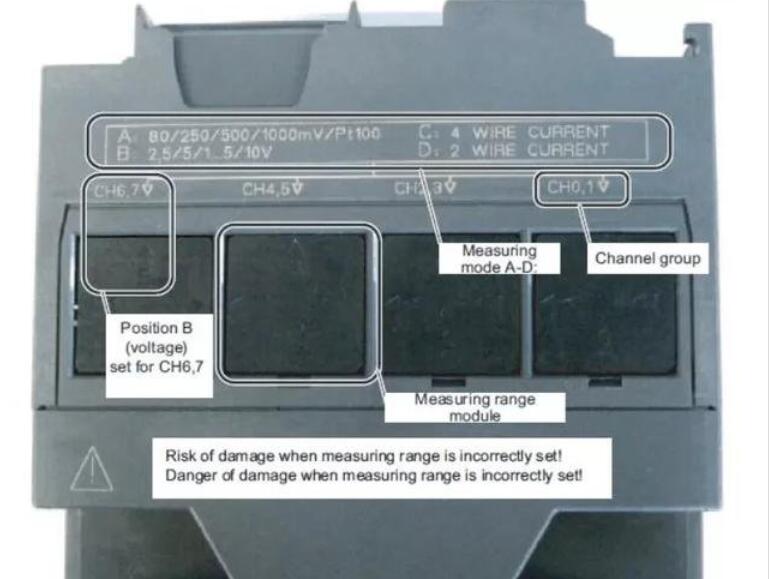

  这两个是欧姆龙CJ1M模拟量采集的图片,如果看到熟悉,可能会发现我之前写的一个PID调节中,有用到这个图,因为PID调节,是肯定需要模拟量采集的,所以我就又把这个图放在这里了,欧姆龙模拟量采集需要设置的地方会多点,在硬件模块中都需要设置好,当然三个PLC中涉及到接线也是,这里都要看下原本说明书中的介绍接线的内容,不要将线接错,先写这些吧
