CAN总线支线过长的危害及解决办法

2019年09月30日 09:00 次阅读

  支线过长带来的问题

  在讲CAN支线之前,我们来看一个CAN的波形图,如下图所示,大家仔细查看CAN波形图,会发现CAN波形上存在明显的上升沿和下降沿台阶现象,因为台阶的存在,从而引起波特率变化,导致接收节点采样出错(也称位宽错误)。



  边沿台阶出现的源头主要是CAN节点的分支,分支过长形成的反射就变强,将会导致位宽度失调的错误。ISO11898中只规定1M波特率下分支不超过0.3米,支线过长会直接导致总线阻抗匹配问题发生,阻抗匹配是指信号源或者传输线跟负载之间达到一种适合的搭配,阻抗匹配主要为了调整负载功率和抑制信号反射,所以一旦阻抗匹配出现问题,就出现了上图中的上升沿和下降沿的台阶。

  解决支线过长的办法

  1、减小分支长度

  在CAN网络布局的根源上解决问题的方式就是减少CAN节点的分支长度,从而降低信号反射,保证位宽的稳定性。如上图波形实验中,其它条件不变,只将分支长度减少为20cm,此时并没有看到边沿台阶的出现。由此可见,减少分支长度是消除边沿台阶的最直接方式。



  2、长分支上加适当电阻

  在网络布局无法改变,分支引起的信号反射必须存在的情况下。最实用的方法就是在长分支末端加上电阻,消除信号反射。同样的在上述实验中,在分支节点处加上一个200Ω的电阻,其它条件不变进行通信实验。下图为实验的CAN波形图,此时可以看到边沿台阶已被消减,但是加了电阻之后差分电压变小,注意差分电压不得小于0.9V。这里值得一提的是:阻值大于500Ω的电阻吸收反射的能力很弱,所以在末端挂电阻的时候应小于500Ω。



  3、增加CAN中继器或集线器

  当然很多场合是在出现了问题之后才发现支线过长,当重新布线或更改节点本身都无法操作的情况下,我们也有解决方案,那就是在过长的支线上增加CAN中继器,典型的如致远电子CANBridge,甚至可以支持不同波特率的CAN网络的连接。

  所以无论是标准规定,还是现场实际应用,都告诉我们要保证CAN总线网络良好运行,其支线长度不能过长,为了CAN保证CAN网络的健康,请大家一定要规范使用。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

第二期:J1939通信数据链路层(上)

主题简介及亮点:J1939通信是商用车,军工,船舰 ,农机,发电机,特种设备等上面的常用通信标准,这两年在新能源车上应用
发烧友学院发表于 2019-03-07 00:00 0次阅读
第二期:J1939通信数据链路层(上)

如何学习CAN总线通信?

在开发板上有CAN总线,怎样来进行CAN总线的通信呢?希望能普及一下这方面的知识或者提供些相关的例程。如果有高...
发表于 2019-09-30 04:35 12次阅读
如何学习CAN总线通信?

M-BUS有什么特点?

M-BUS(Meter BUS)总线又称为户用仪表总线,是一种用于非电力户用仪表传输的欧洲总线标准。...
发表于 2019-09-29 10:22 39次阅读
M-BUS有什么特点?

【微信精选】电子工程师常弄混的总线分类汇总,你中招了吗?

1、总线按功能和规范可分为五大类型:数据总线、地址总线、控制总线、扩展总线及局部总线。 3、按照时钟信号是否独立...
发表于 2019-09-29 07:30 77次阅读
【微信精选】电子工程师常弄混的总线分类汇总,你中招了吗?

基于fsmc总线对彩屏的驱动设计方案

使用fsmc总线驱动彩屏的特点是速度快,与使用IO口模拟的时序的做法相比,FSMC稳定性好,缺点是配....
发表于 2019-09-27 15:49 60次阅读
基于fsmc总线对彩屏的驱动设计方案

如何选择合适的转换模块来解决CAN路数不够的问题

CAN总线是优秀的现场总线之一,已由当初的汽车电子扩散到各行各业。从工业自动化到新能源,从轨道交通再....
发表于 2019-09-27 08:49 58次阅读
如何选择合适的转换模块来解决CAN路数不够的问题

怎么设计基于PC104总线的实时信号采集处理系统?

PC104是嵌入式工控机的一种,其外部总线接口为PC104总线。使用堆叠的方式可以将多个PC104主板结合到一起,并通过...
发表于 2019-09-27 06:30 43次阅读
怎么设计基于PC104总线的实时信号采集处理系统?

基于LED技术的煤矿坑道照明与安全监控系统设计

LED (Light Emitting Diode)是一种将电能转化为可见光的半导体元件,它改变了白....
发表于 2019-09-26 16:29 71次阅读
基于LED技术的煤矿坑道照明与安全监控系统设计

如何使用89C51单片机设计和实现智能电平转换器硬件

89C51是一种带4K字节闪烁可编程可擦除只读存储器(FPEROM—Flash Programmable and Erasable Read O...
发表于 2019-09-25 15:58 123次阅读
如何使用89C51单片机设计和实现智能电平转换器硬件

请问485总线能不能模拟CAN总线呢?

如题,大家知道485总线是主从式结构,靠主机轮询每个节点通讯。CAN总线则因为有防冲突仲裁机制,每个节点都可以主动...
发表于 2019-09-25 06:45 38次阅读
请问485总线能不能模拟CAN总线呢?

有偿求助单总线协议问题!急!

发表于 2019-09-24 10:16 145次阅读
有偿求助单总线协议问题!急!

如何解决不同电压逻辑器件接口出现的一些基本问题

器件对加到输入脚或输出脚的电压通常是有限制的。这些引脚有二极管或分离元件接到Vcc。如果接入的电压过....
发表于 2019-09-23 16:07 119次阅读
如何解决不同电压逻辑器件接口出现的一些基本问题

事件总线模式知识总结

经过对多个有关事件总线模式的文档介绍的阅读,对事件总线模式有了一定的了解,并作出如下总结:
发表于 2019-09-22 10:32 66次阅读
事件总线模式知识总结

地址NAK后未生成I2C停止条件

我使用CyPress FX3和最新SDK(1.3.3) 我正在查询一个I2C从设备来回复命令。从设备将NACK地址,直到处理...
发表于 2019-09-20 14:45 188次阅读
地址NAK后未生成I2C停止条件

如何驱动I2C总线?

大家好, 我使用的是KC705 Kintex主板。 Iwantto仅在不使用处理器的情况下将HDMI用于FPGA。 我知道我...
发表于 2019-09-20 07:25 86次阅读
如何驱动I2C总线?

如何找到时钟频率值以及获得波特率?

我正在研究ZYNQ ZC702板。 我正在尝试使用CAN总线接口进行通信。 但是我无法理解如何找到时钟频率(PS_C...
发表于 2019-09-19 08:14 69次阅读
如何找到时钟频率值以及获得波特率?

基于CAN总线的运动控制系统设计

主节点采用的LPC2294基于ARM7TDMI内核的32位处理器,带有256kB高速FLASH、16....
发表于 2019-09-18 15:50 149次阅读
基于CAN总线的运动控制系统设计

RS-485通信接口的规格及优势介绍

RS-485是一种工业通信接口,其特点是在短距离传输时速度可以到35Mbps,长距离时速度可以到达1....
发表于 2019-09-17 15:57 147次阅读
RS-485通信接口的规格及优势介绍

基于USB接口的数据采集系统总体结构解析

数据采集任务多在户外进行,所以数据采集系统通常要满足实时性、专用性、可靠性和低功耗等性能,这些特性在....
发表于 2019-09-16 15:31 119次阅读
基于USB接口的数据采集系统总体结构解析

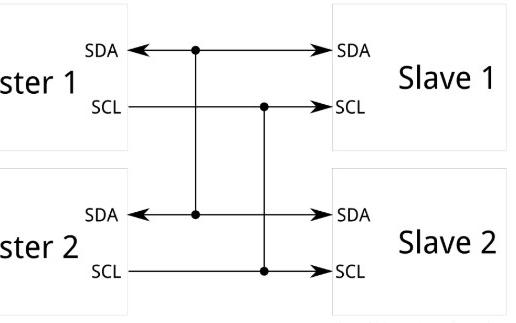

I2C总线是如何工作的

I2C结合了SPI和UART的优点。使用I2C,您可以将多个从设备连接到单个主设备上(如SPI),并....
发表于 2019-09-13 15:46 103次阅读
I2C总线是如何工作的

PIC单片机以及51单片机和AVR单片机的IO口...

51单片机IO口的结构比较简单,每个IO口只有一个IO口寄存器Px,而且这个寄存器可以位寻址,操作起....
发表于 2019-09-11 15:19 137次阅读
PIC单片机以及51单片机和AVR单片机的IO口...

总线宽度和总线带宽的区别

很多人把计算机总线宽度和总线带宽混为一谈,其实他们是不一样的。
发表于 2019-09-01 09:52 171次阅读
总线宽度和总线带宽的区别

详解PCIe总线协议

PCI-Express(peripheral component interconnect expr....
发表于 2019-09-01 09:39 209次阅读
详解PCIe总线协议

车载空调压缩机CAN总线通讯为什么要采用隔离方案

从能源种类来看,目前公路上的车型主要可以分为两类,一类是使用传统汽油、柴油作为燃料的车辆,另一类是使....
发表于 2019-08-27 09:00 197次阅读
车载空调压缩机CAN总线通讯为什么要采用隔离方案

高速CAN总线收发器SCM34xxASA的特点及...

CAN总线具有实时性强、传输距离远、抗干扰能力强、数据保证到达等特点。SCM34xxASA此系列总线....
发表于 2019-08-27 08:57 174次阅读
高速CAN总线收发器SCM34xxASA的特点及...

CAN总线实现计算机与PLC的通信设计

CAN总线由德国BOSCH 公司首先提出来的,CAN总线是目前工业界广泛应用的总线。CAN 控制器工....
发表于 2019-08-26 08:59 196次阅读
CAN总线实现计算机与PLC的通信设计

5V电源供电、高速CAN总线收发器——SCM34...

最新发布的SCM34xxASA系列芯片含三款高可靠性CAN总线收发器型号:SCM3421ASA (具....
发表于 2019-08-20 11:05 274次阅读
5V电源供电、高速CAN总线收发器——SCM34...

CAN总线与计算机实现PLC通信的设计

CAN总线由德国BOSCH 公司首先提出来的,CAN总线是目前工业界广泛应用的总线。CAN 控制器工....
发表于 2019-08-19 14:35 188次阅读
CAN总线与计算机实现PLC通信的设计

总线数据传输的优缺点

主从模块强制同步,选择慢的模块为基准时钟来同步,一般适用于总线较短的情况。
发表于 2019-08-18 10:59 173次阅读
总线数据传输的优缺点

详解I2C总线通信

2C(Inter-integrated Circuit)总线支持设备之间的短距离通信,用于处理器和一....
发表于 2019-08-18 10:52 293次阅读
详解I2C总线通信

常见的CAN接口异常情况及解决方法详细说明

CAN总线应用环境复杂多样,可能会出现各种异常情况。本文列举了常见的CAN接口异常情况及解决方法,帮....
发表于 2019-08-17 09:58 1434次阅读
常见的CAN接口异常情况及解决方法详细说明

CAN总线分支过多或过长的问题应该如何解决五种方...

CAN总线作为可靠性、稳定性最高的总线之一,在工业现场、汽车电子、轨道交通等行业都有广泛的应用。但是....
发表于 2019-08-17 09:53 1416次阅读
CAN总线分支过多或过长的问题应该如何解决五种方...

CAN总线隔离接地的原理解析

总线增加隔离固然可以保证总线稳定可靠地通信,但是带隔离通信接口的设备,在复杂的环境或安装状态下,接口....
发表于 2019-08-15 08:59 386次阅读
CAN总线隔离接地的原理解析

干货 | 汽车总线CAN BUS的保护设计

近年来人们对车身舒适性,安全性及信息娱乐性的智能化高度要求,汽车电子也持续的高速发展着,目前车用电子....
发表于 2019-08-14 15:00 598次阅读
干货 | 汽车总线CAN BUS的保护设计

双向总线简介及为什么要拆分双向总线

双向总线(例如,I 2 C,SMBus和LIN)在今天已经无处不在电子产品部分原因在于其简洁性。仅使....
发表于 2019-08-07 14:49 347次阅读
双向总线简介及为什么要拆分双向总线

边沿台阶是怎么出现的?如何消除?

你了解CAN总线波形吗?你知道是什么因素造成CAN信号不稳定的吗?
发表于 2019-08-06 17:56 576次阅读
边沿台阶是怎么出现的?如何消除?

线形拓扑网络CAN支线过长问题

CAN总线网络在应用时,工程师常常会建议总线支线不要太长,那么为什么CAN总线支线不能太长,如果某些....
发表于 2019-08-06 17:31 519次阅读
线形拓扑网络CAN支线过长问题

总线电容导致的信号反射问题解析

RS-485总线被广泛应用在工业环境,可能有高等静电或浪涌干扰,工程师通常会使用气体放电管和TVS管....
发表于 2019-08-06 17:26 533次阅读
总线电容导致的信号反射问题解析

阻容回路接地的必要性

CAN与485都是工业通信中常用的现场总线,各位工程师对于总线隔离方案想必都极为熟悉,但可能会遇到总....
发表于 2019-08-06 17:16 531次阅读
阻容回路接地的必要性

常规浪涌防护方案解析

为保证工业总线通讯的稳定性,工程师通常都在设计时考虑防雷、防浪涌和防过电压等电路方案,今天就为大家介....
发表于 2019-08-06 16:56 517次阅读
常规浪涌防护方案解析

CAN总线抗干扰的方法有哪些

前段时间有个做模台流水线的用户,一条流水线有两路CAN总线,一条总线有22个控制节点,每当启动模台就....
发表于 2019-08-06 09:03 286次阅读
CAN总线抗干扰的方法有哪些

NUP3125 SC-70的32V双线CAN总线...

UP3125旨在保护商用车辆中常见的24 V设计中的CAN收发器免受ESD和其他有害浪涌保护事件的影响。该器件采用单个紧凑型SC-70(SOT-323)封装,为每条数据线提供双向保护,为系统设计人员提供了低成本选择,可提高系统可靠性并满足严格的EMI要求。 特性 优势 每线120 W峰值功耗(8 /20μs波形) 确保高器件级浪涌可生存性 10 pF二极管电容匹配的总体电容 帮助维持CAN-FD的数据线信号完整性 低反向漏电流(...
发表于 2019-08-05 08:02 26次阅读
NUP3125 SC-70的32V双线CAN总线...

NUP3105L 采用SOT-23封装的32V双...

UP3105旨在保护商用车辆中常见的24 V设计中的CAN收发器免受ESD和其他有害浪涌保护事件的影响。该器件采用单个SOT-23封装,为每条数据线提供双向保护,为系统设计人员提供了低成本选择,可提高系统可靠性并满足严格的EMI要求。 特性 优势 350 W峰值功率每行耗散(8 /20μs波形) 确保高器件级浪涌可生存性 低反向漏电流(
发表于 2019-08-05 07:02 41次阅读
NUP3105L 采用SOT-23封装的32V双...

NUP2105 CAN总线保护器 双线

双向双向设计适用于需要电压保护功能的应用。它适用于过压和ESD敏感设备。该器件采用双结共阴极配置,旨在保护两条独立的线路。 特性 SOT-23 pacakage允许两个单独的双向配置 每行350 W峰值功耗(8x20 us波形) 低反向漏电流(
发表于 2019-08-05 05:02 37次阅读
NUP2105 CAN总线保护器 双线

详解USB总线工作原理

当USB设备插入后,PC机 会提醒我们“某某设备接入”,PC机怎么知道我们插入的设备的信息的呢?
发表于 2019-07-27 10:33 522次阅读
详解USB总线工作原理

基于PCI总线协议的FPGA驱动设计方案

目前,许多公司都提出了新型的计算机高速总线,如Arapahoe总线标准和HyperTransport....
发表于 2019-07-27 09:28 173次阅读
基于PCI总线协议的FPGA驱动设计方案

电路板功能测试系统的测试对象及特点是什么

电路板功能测试系统通过软件自定义功能和灵活的硬件配置使用户可自定义测试步骤测试,适用于对电路板电压、....
发表于 2019-07-26 15:11 498次阅读
电路板功能测试系统的测试对象及特点是什么

基于89C51单片机的智能电平转换器硬件电路设计

由于PC机无CAN接口,因此,PC机与智能节点构成CAN总线系统可采用RS232/CAN、并口/CA....
发表于 2019-07-25 15:56 172次阅读
基于89C51单片机的智能电平转换器硬件电路设计

基于CAN总线和DTMF技术的新型智能家居安防系...

单片机控制DTMF收发电路、数字语音电路、摘挂机控制电路。探测器能够快速、准确地监测到住宅的异常状况....
发表于 2019-07-23 15:29 155次阅读
基于CAN总线和DTMF技术的新型智能家居安防系...

串行总线的分析功能详解

总线,英文叫作“BUS”,即我们中文的“公共车”,这是非常形象的比如,公共车走的路线是一定的,我们任....
发表于 2019-07-22 16:05 245次阅读
串行总线的分析功能详解

什么是PROFIBUS总线简介及应用

PROFIBUS 是一个用在自动化技术的现场总线标准,常用于 PLC 与现场设备的数据通信和控制。目....
发表于 2019-07-21 10:27 196次阅读
什么是PROFIBUS总线简介及应用

一些有效的总线防浪涌保护解决方案介绍

浪涌包括浪涌电流、浪涌电压,它是指电路中瞬间出现超过正常工作电压、电流的现象。在工业通讯现场,雷电过....
发表于 2019-07-18 08:43 258次阅读
一些有效的总线防浪涌保护解决方案介绍

如何设计出一个安全可靠的CAN总线拓扑

一、直线型拓扑 图1直线型拓扑 直线型拓扑也叫总线型拓扑,如图1所示,所有的节点都接到同一总线上,总....
发表于 2019-07-15 09:00 200次阅读
如何设计出一个安全可靠的CAN总线拓扑

基于DALI总线的智能灯光控制应用

DALI是一种专门用于灯光控制的通信数字可寻址接口总线协议,它定义了电子镇流器与控制器之间的通信协议....
发表于 2019-07-13 10:59 72次阅读
基于DALI总线的智能灯光控制应用

单片机多机通信系统的设计

当51单片机进行多机通信时,串口要工作在方式2和方式3。假设当前多机通信系统有1个主机和3个从机,从....
发表于 2019-07-11 15:04 220次阅读
单片机多机通信系统的设计

智能家具中3种常见总线技术

总线技术是指将所有设备的通信与控制都集中在一条总线上,是一种全分布式智能控制网络技术,其产品模块具有....
发表于 2019-07-07 10:32 141次阅读
智能家具中3种常见总线技术

采用CAN总线实现嵌入式数字控制系统设计

目前国内生产的直流电机调速控制器大多都不带通信接口,即使有带通信接口也仅为RS232或RS485串行....
发表于 2019-07-07 09:45 178次阅读
采用CAN总线实现嵌入式数字控制系统设计

基于嵌入式处理器LPC2129的矿用摄像机设计

摄像机在煤矿监控系统中使用广泛,尤其对一些重要场所更需要在集控室远程操控摄像机实现移动、调焦等功能。....
发表于 2019-07-07 09:27 150次阅读
基于嵌入式处理器LPC2129的矿用摄像机设计

安捷伦推出了用于CSI-3接口及联盟标准组织协议...

MIPI 联盟主席Joel Huloux 表示:“M-PHY 是下一代移动计算产品实现的关键,包括智....
发表于 2019-07-04 15:25 184次阅读
安捷伦推出了用于CSI-3接口及联盟标准组织协议...

STM32硬件IIC接口的特性及功能解析

多主机功能:该模块既可做主设备也可做从设备 主设备功能 C地址检测 产生和检测7位....
发表于 2019-07-02 16:00 403次阅读
STM32硬件IIC接口的特性及功能解析

HPI接口的工作模式以及与上位主机的连接方式解析

HPI 接口是TI 为处理器之间直接互连通讯定义的一种异步接口,大多数TI DSP 芯片上都有HPI....
发表于 2019-07-01 09:14 291次阅读
HPI接口的工作模式以及与上位主机的连接方式解析

基于PF协议的智能传感器及现场总线技术的发展研究

实际上现场总线控制系统就是以现场总线技术为核心,以基于现场总线的智能I/O或智能传感器、智能仪表为控....
发表于 2019-06-30 11:12 155次阅读
基于PF协议的智能传感器及现场总线技术的发展研究

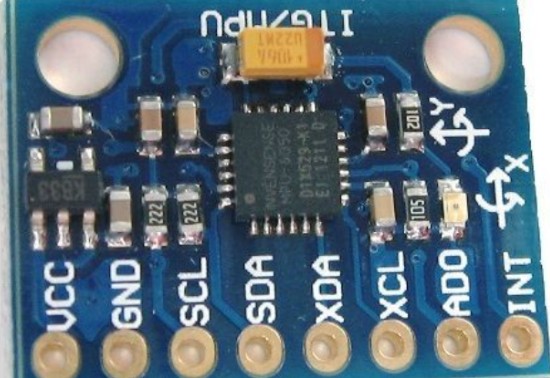

采用I2C总线实现MPU6050模块功能

一直想自己做个四轴飞行器,却无从下手,终于狠下决心,拿出尘封已久的MPU6050模块,开始摸索着数据....
发表于 2019-06-30 10:17 301次阅读
采用I2C总线实现MPU6050模块功能

CAN总线的拓扑如何设计最安全?

随着CAN总线的应用越来越广泛,工程师在面对各种不同工况下,如何选择合适的网络拓扑方式就变成了一个让....
发表于 2019-06-27 10:02 337次阅读
CAN总线的拓扑如何设计最安全?

74LS245总线收发器介绍

收发器使用背靠背三态缓冲器将不同设备连接到共用通信总线,双向共享数据。
发表于 2019-06-23 10:48 818次阅读
74LS245总线收发器介绍

嵌入式开发者必备的基础硬件知识

做嵌入式系统开发,经常要接触硬件。做嵌入式开发对数字电路和模拟电路要有一定的了解。这样才能深入的研究....
发表于 2019-06-18 17:02 263次阅读
嵌入式开发者必备的基础硬件知识

详解usb枚举流程

连接了设备的 HUB 在 HOST 查询其状态改变端点 时返回对应的 bitmap,告知HOST 某....
发表于 2019-06-16 10:55 367次阅读
详解usb枚举流程

详解SPI总线协议与时序图

SPI,是英语Serial Peripheral Interface的缩写,顾名思义就是串行外围设备....
发表于 2019-06-16 10:42 452次阅读
详解SPI总线协议与时序图

CAN总线通信性能的仿真分析研究

目前,已有很多学者对CAN总线通信性能进行分析研究。文中在分析CAN总线通信控制协议的基础上,在MA....
发表于 2019-06-13 15:20 329次阅读
CAN总线通信性能的仿真分析研究

一文看懂嵌入式总线技术的原理和分类及技术指标

总线(Bus)是计算机各种功能部件之间传送信息的公共通信干线,它是由导线组成的传输线束,按照计算机所....
发表于 2019-06-12 17:07 231次阅读
一文看懂嵌入式总线技术的原理和分类及技术指标

基于车电的RapidIO接口FlexRay接口和...

CAN总线是一种有效地支持分布式控制或者实时控制的串行通信网络,具有多主机、高性能以及高可靠性。然而....
发表于 2019-06-12 15:15 488次阅读
基于车电的RapidIO接口FlexRay接口和...

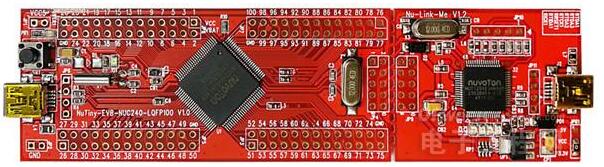

新唐科技推出了新一代NUC230/240系列内建...
