Cadence联手MathWorks提供无缝集成解决方案

Cadence楷登 2018-05-24 10:45 次阅读

登电子(美国Cadence公司,NASDAQ: CDNS)昨日作为生态系统合作伙伴亮相MathWorks中国区大会MATLAB EXPO 2018。

Cadence与MathWorks的强大合作

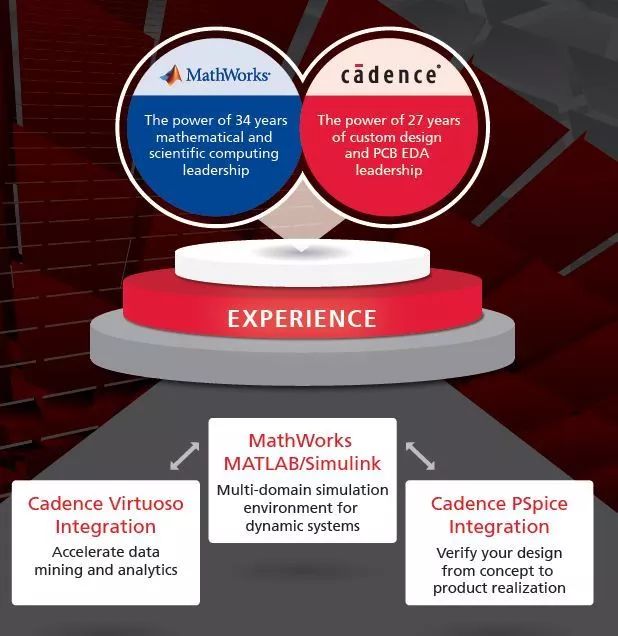

Cadence与MathWorks的无缝集成可以简化数据交换过程,增强分析能力,缩短PCB设计周期。Cadence两大关键IC及PCB设计解决方案与业界领先MathWorks建模工具的集成,将提供独有的设计工作流程,从系统到芯片设计实现再到产品验证,让您专注于最有价值的工作。

IC设计 – Virtuoso 与 MATLAB

Cadence® Virtuoso® ADE 产品套件与MathWorks MATLAB的集成助您在验证定制IC设计、RF设计及混合信号设计时加速大数据集处理。基于此集成解决方案,您可以:

充分利用现有 MATLAB脚本,在Virtuoso和MATLAB平台间实现数据的无缝共享。支持在任一平台上进行数据挖掘和高效分析,缩短产品上市时间。

采用MATLAB工具箱和语言,轻松创建并解决之前耗费数小时,且需要专业代码编写和低层API才能完成的复杂数据计算。数据分析可以在任一平台执行,或者在两平台间任意分配负载,助您选择最高效的方式完成运算,得到计算成果。

充分发挥Simulink与Spectre AMS Designer集成的强大能力,实现混合信号设计与测试平台系统级模型的协同仿真,为您提供完整的混合信号验证方法。

PCB设计 - PSpice与MATLAB/Simulink

无缝集成已经生产验证的Cadence PSpice® 技术与MathWorks业界领先的MATLAB和Simulink产品,PSpice SLPS界面支持电子和机械系统的协同仿真,易于早期检测设计周期的关键问题。结合全新可选PSpice Smoke分析工具的压力分析功能,可对设计可靠性进行分析,并在设计初期进行优化。现在,您可以在集成纠错环境下进行全系统级设计仿真,实现更快、错误更少的工艺流程。上述功能在如下领域至关重要:

需要进行快速电路板组装并尽快上市的IoT设计领域

可靠性,生产率,成本,及产量至关重要的汽车设计领域
