利用扭矩传感器进行电动磨牙棒测试

2019年01月04日 16:13 次阅读

一、概述

该方案主要是通过扭矩传感器检测电动磨牙棒在工作过程中的实时扭矩与转速的情况。这里我们利用扭矩负载模拟设备来模拟电动磨牙棒接触牙齿的过程,同时能控制气动电机的转速,方便扭矩传感器进行扭矩与转速的采集,将扭矩传感器采集到的信号传输到电脑软件,能进行数据实时波形查看分析。

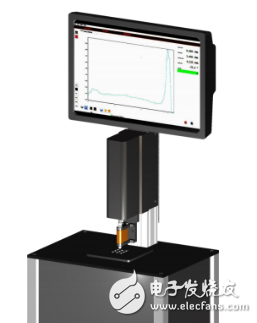

利用扭矩传感器进行电动磨牙棒测试

二、技术规范

扭矩负载模拟设备

这里我们使用扭矩负载模拟设备来模拟电动磨牙棒的工作情况,扭矩负载模拟设备可调,能有效的控制电动磨牙棒的转速在10000转内,能检测在该阶段内的扭矩值与转速,同时能起到保护扭矩传感器的作用。

扭矩传感器

扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。T25扭矩传感器具有精度高、频响快、可靠性好、寿命长等优点。主要特征为:

  • 综合精度:±0.1%FS
  • 量程范围:0.5-1K Nm
  • 激励电压:4-6VDC
  • 输出信号:±5 VDC
  • 最高转速:30K RPM
  • 过载保护:200%
  • 工作温度:0-60℃

处理分析软件

利用扭矩传感器进行电动磨牙棒测试

处理分析软件可以在电脑软件进行传感器校准和控制,能在电脑端实时曲线查看扭矩传感器采集到实时扭矩值、转速、转角等数据,同时能进行数据存储,方便查看调阅数据。
