CK-FR102AN双探头高频读写器
CK-FR102AN系列双探头高频读写器是华翔天诚科技推荐的一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
FR102AN一款轻量型RFID读写器，采用聚碳酸酯材质定制外壳，体积小、自带工控箱安装滑轨卡扣，易安装。同时支持两个探头工作，通过电缆拉长的探头在加工机械应用场景上可以灵活安装，支持Modbus RTU、Modbus TCP、Ethernet/Ip、Profinet四种通讯协议。
读写器选型

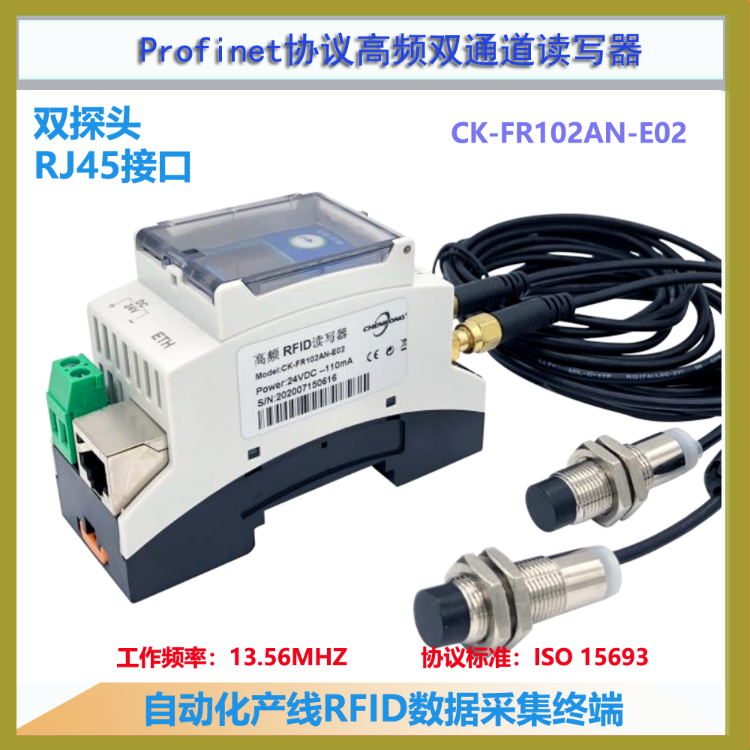

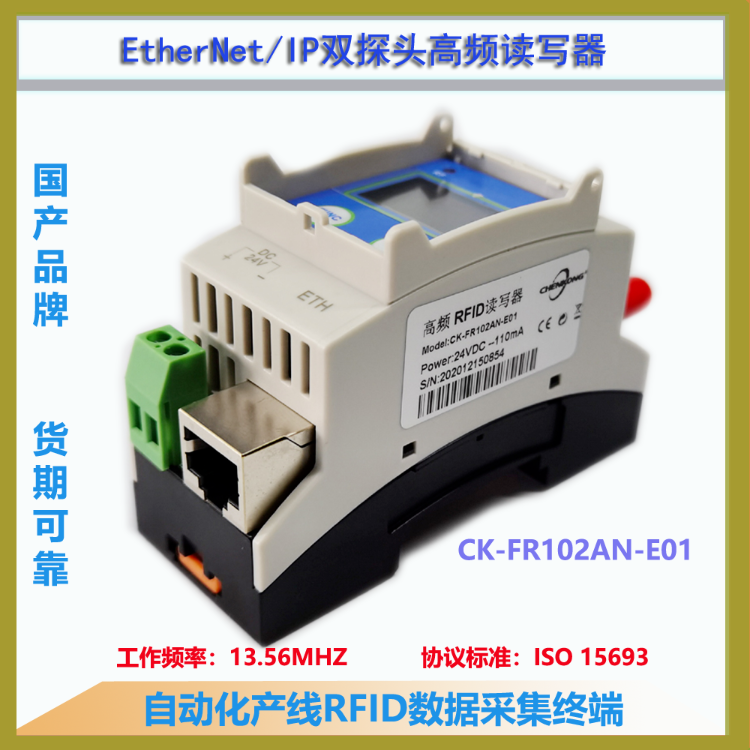

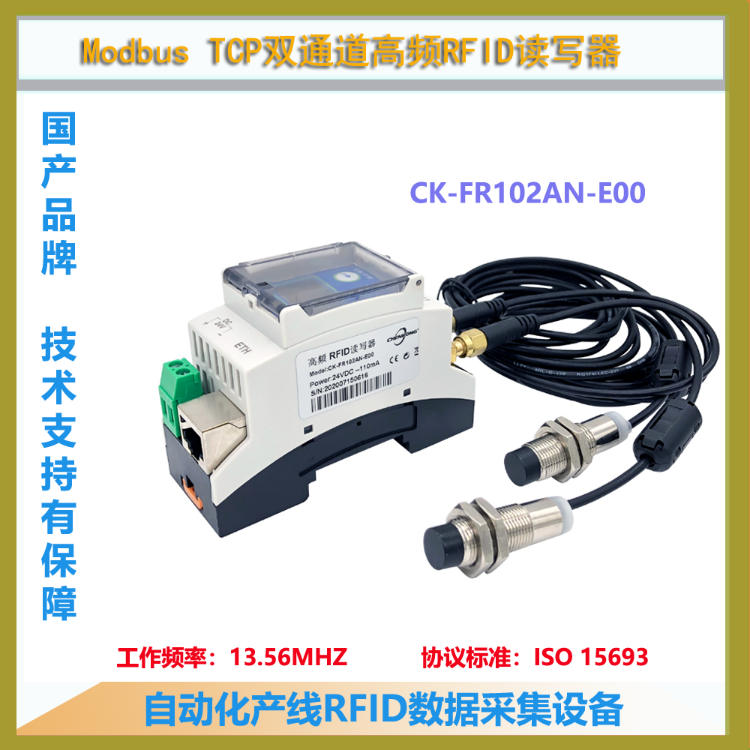

型号 | CK-FR102AN-A01 | CK-FR102AN-E00 | CK-FR102AN-E01 | CK-FR102AN-E02 |
通讯协议 | Modbus RTU | Modbus TCP | EtherNet/IP | Profinet |
产品特征
◆ 供电方式：直流24V；
◆ 功耗：2.5W；
◆ 电路保护：带极性接反保护；
◆ 工作频率：13.56MHZ；
◆ 协议标准：ISO15693；
◆ 支持最大标签容量：8K Bytes；
◆ 通信接口：以太网；
◆ 通信协议：如上表；
◆ 工作湿度：10－90% RH；
◆ 工作温度：-25℃~+70℃；
◆ 外壳材质：聚碳酸酯；
电气参数
物理及环境特性：
项目 | 技术参数 |
操作温度 | -25℃~70℃ |
存储温度 | -40℃~85℃ |
湿 度 | 5%~95%非凝结状态 |
重 量 | 100g |
ESD性能 | 空气放电±15KV,接触放电±8KV |
电气参数指标：
项目 | 技术参数 |
供电方式 | 直流24V |
功 耗 | 2.5W |
电路保护 | 带极性接反保护 |
工作频率 | 13.56MHZ |
协议标准 | ISO15693 |
支持最大标签容量 | 8K Bytes |
读卡时间 | Read Time：15ms each 8Bytes Write Time：35ms each 8Bytes |
读卡距离 | 0-150MM,和匹配的读写器载码体有关 |
通信接口 | 以太网 |
通信协议 | Profinet |
天线选型
天线型号 | 参数 | 备注 |
CK-FA012-2M | φ10mm，L40mm，标准线长2M |
|
硬件描述
读卡器外部电气图示
供电接线说明
PCB端子
1：24V+
2：24V-
通信接口说明
接口管脚按照行业常规标准定义，如下表所示。
管脚定义表
管脚序号 | 管脚定义 |
1 | TX+ |
2 | TX- |
3 | RX+ |
6 | RX- |
4、5、7、8 | NC |
建议使用的RJ45水晶头带金属屏蔽层。
RF天线端口说明
可以根据不同的使用环境配置不同的天线，RF1为系统定义的通道1接口，RF2为系统定义的通道2接口。根据使用者需求，可以只使用一个天线或者两个都使用。
LED指示灯
指示灯状态说明表
指示灯 | 颜色 | 状态 | 指示内容 |
系统指示灯 | 黄灯 | 常亮 | 系统初始化成功 |
闪烁 | 系统初始化失败 | ||
RF指示灯 | 绿灯 | 常亮 | 选择的通道识别到标签 |
灭 | 选择的通道没识别到任何标签 |
按键功能说明
CK-FR102AN共有两个按键，分别为“功能/切换”和“确认/修改”。在系统进入主界面后按照界面提示按“功能/切换”按钮进入菜单界面。在菜单界面中可以查看系统网络参数、修改IP、修改mask、修改心态周期时间、复位设备、退出菜单界面。在使用“确认/修改”按键修改IP、Mask和心跳时间时短时间单次按压按钮为单步修改，长时间按压为连续递进修改。
CK-FR102AN和PLC组网
CK-FR102AN是基于以太网的高频读卡器，系统结构如下：
CK-FR102AN网络拓补结构图
CK-FR102AN安装示意图
安装指引：FR102上用的是标准35mm导轨卡扣，固定时对准轨道稍用力按压（于PLC的固定方式相同）即可锁定，拆的时候夹住侧面两个卡扣向外拉，实现轻松装卸。
通信电缆选择
为了提高通信可靠性和系统的EMI性能，建议用户使用CAT5E标准工业以太网电缆作为通信电缆。
通信距离
通信的最大距离与通信电缆性能和使用环境有关，通常情况下使用工业屏蔽双绞线做为通信电缆，通信距离理论可达100米，实际应用建议80米以内。
