产品简介
DS2190高压电桥电缆故障定位测试仪是一款集烧穿、智能电桥于一体的高压电缆系统绝缘故障定 位智能设备。
该仪器烧穿功能输出最高电压60kV，短路电流600mA，可进入全智能测试模式，有电桥法、截面积法、电压法三种测距方法，自动判断下一步适用的测试模式，可以快速将高残压电缆故障烧成低阻，适合于高压，大截面，大长度电缆的绝缘故障预定位；智能电桥短路电流可达600mA，大电流可大幅度提高故障距离测量精度。
DS2190采用拉杆式设计、集成度高、接线简单、操作安全方便，相。与同类型设备相比体积小、重量轻，适合户外移动作业。

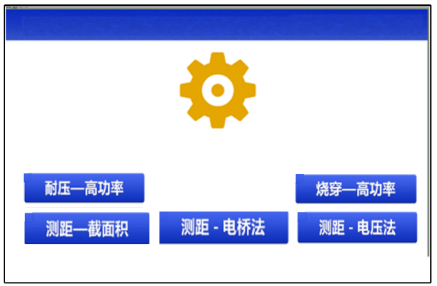

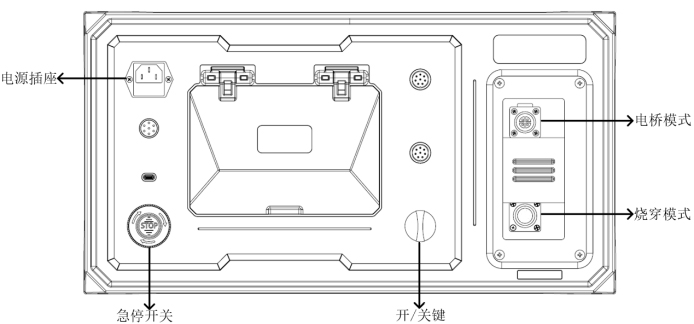

功能选择
产品特点
★紧凑式设计：整机拉杆箱式结构，便于移动，体积小，重量轻，尤其适合空间狭小的测试场景（矿山、隧道、偏远地区、配电室等）。一人搬运，整套设备汽车后备箱即可运输。一人即可完成全部测试。
★接线简单，操作安全：输出测试引线与设备一体化，无需接线、安全可靠，新手5分钟即可上手。
★智能化操作系统：无任何机械按键，杜绝按键氧化失效，无限次数使用，全触摸设计，像操作手机一样丝滑流畅。
★高亮彩色液晶屏显示：采用1000流明亮度的彩色液晶屏，即使在强光环境下仍然清晰可见。
★全触摸电容屏设计：无任何机械按键，杜绝按键氧化失效，全触摸设计，无限次数使用。
★操作过程可视化：显示输出电压、电流数值，故障距离与故障百分比数值显示，测试结果更加直观。
★升压保护全面：接地不良保护、高压失控保护、零位保护、过压保护、过流保护、过温保护，保护设备及人身安全。
★操作安全：电桥检测模块与大屏幕显示液晶整体置于高电位。面板上的操作钮处于低电位，电桥部分全自动，无需操作。
★烧穿功能：能够产生直流高压，60kV/600mA的大功率烧穿功能，可瞬间对电缆高阻故障进行烧穿降阻，让高阻故障和普通故障一样测试简单。
★直流耐压功能：能够产生直流高压，对电缆进行直流耐压测试，在故障测试前判断电缆好坏，也可以用于电缆故障修复后判断能否顺利送电。
★智能定位电桥测距：内置智能定位电桥功能，可实现电桥法、截面积法、电压法三种电桥功能，可根据故障类型，自动判断使用哪种测试方法。
★测试精度高：特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全。四端电阻测量法避免了引线电阻引入的误差。测距精度达到0.001%，容易解决波反射测距不容易解决的故障，也可以作为波反射测距的补充（选配）。
★测试无盲区：与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点。
★测试距离大：高电压、大电流特别适用于大长度大截面电缆及电缆附件故障预定位。
技术指标
三种模式 | 直流耐压、大功率烧穿、智能定位电桥 拉杆式式结构、智能化控制系统、高亮液晶屏 |
显示方式 | 高亮彩色液晶屏 |
操作方式 | 全触摸电容屏 |
烧穿输出电压 | 0-60kV连续可调 |
烧穿短路电流 | 600mA，支持不间断连续烧穿，无需考虑仪器的耐受性。 |
定位方法 | 电桥法、截面积法、电压法 |
电桥法输出电压 | 0～4kV连续可调 |
电桥法短路电流 | 600mA |
截面积法测试 | 电缆截面积：35-2000mm2，任意调节 |
定位精度 | 0.001% |
测试范围 | 1～50000m |
供电电源 | 外接220V电源 |
环境温度 | 工作温度：-10℃~55℃，存储温度：-20~70℃；相对湿度：RH≤85%（25℃） |
外形尺寸 | 500mm×290mm×460mm |
重量 | 24.8Kg |
接线及示意图
1、烧穿模式

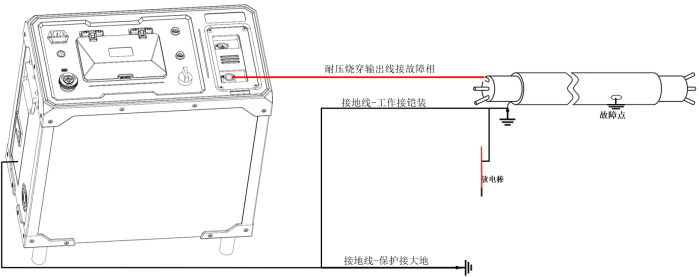

烧穿及耐压接线图

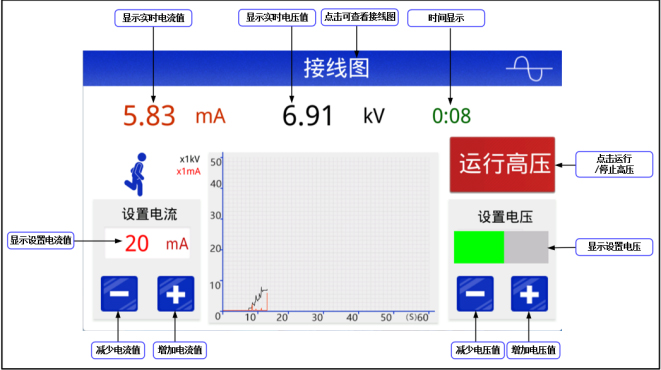

耐压页面示意图

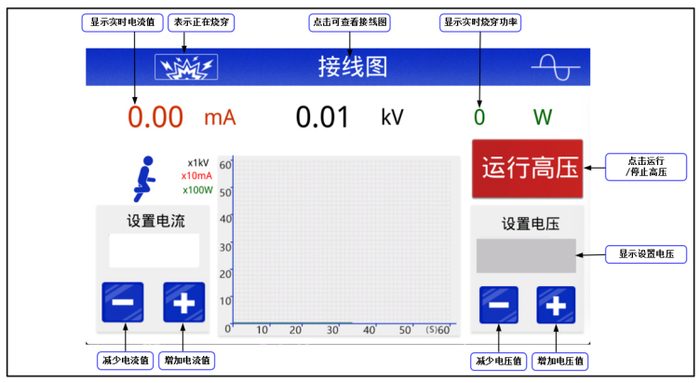

烧穿页面示意图
2、电桥模式

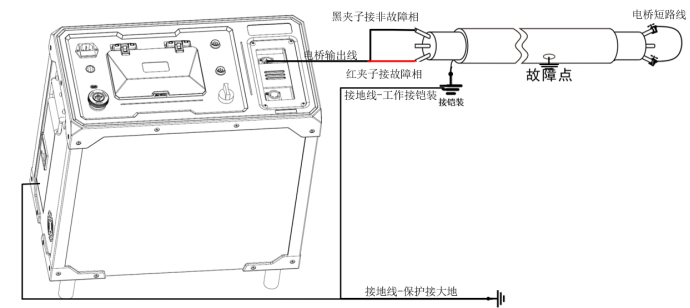

电桥/截面积法接线示意图

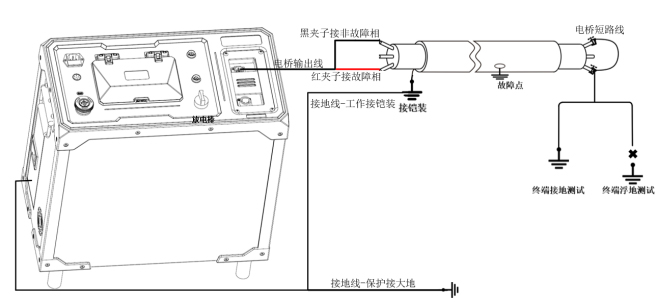

电压法接线示意图

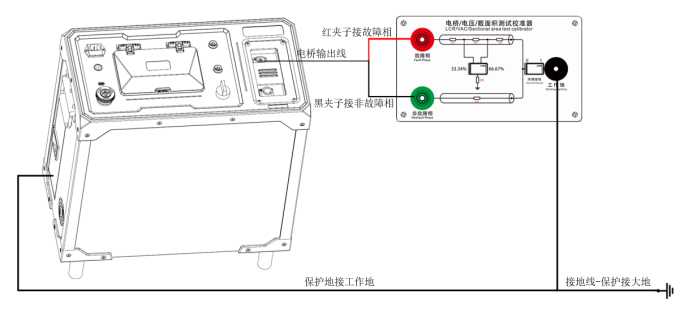

电桥/电压/截面积测试校准器接线示意图

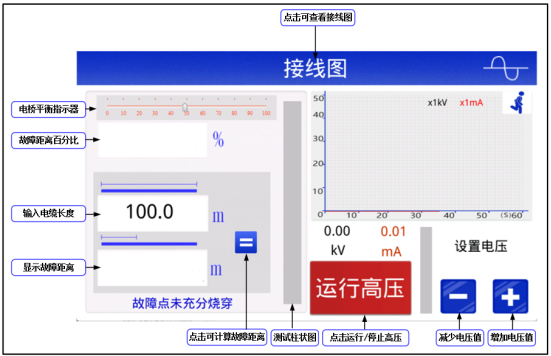

电桥法测试示意图

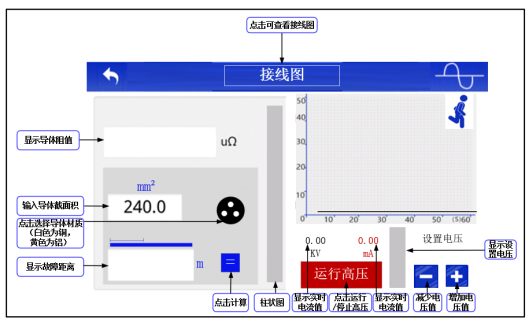

截面积法测试示意图

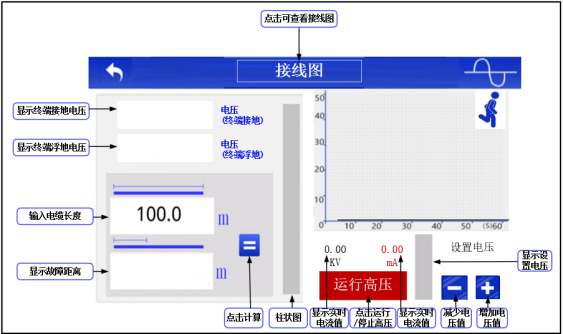

电压法测试示意图
