基于单片机和CAN控制器实现火灾报警控制系统的显示器设计

2020年04月01日 09:55 次阅读

1、 引言

火灾楼层显示器作为火灾自动报警系统的重要组成部分,是一种安装在楼层或独立防火区中的数字式火灾报警显示装置。它通过报警总线与火灾报警控制器相连,处理并显示报警总线上的数据。火灾楼层显示器中的内置单片机将接收到的总线信息进行判断、分析和处理,将报警的探测器地址编号转换成相应的火警地点信息(例如房间号和房间类型等),连同火警类型一道通过液晶显示出来,同时发出声光报警信号,通知失火区域的人员。

目前国内现有的火灾楼层显示器大都以51单片机作为MCU。因为ROM寻址空间所限,火灾楼层显示器大都只能显示火警所在楼层号和地址号,无法以直观的汉字信息提示情况各异的具体火警地点。如果将汉字信息通过总线分发到各个楼层显示器,巨大的通讯量又会给火警系统总线带来沉重负荷,导致整个火警系统效率低下,延误火警上报时机。本文提出了一种基于CAN总线的大容量汉字火灾楼层显示器,很好的解决了上述问题。

2 、火灾报警系统总体功能描述

火灾报警控制系统中,中央火警控制器通过CAN总线和各个单元进行实时通讯并完成各项控制和报警功能。单元是火灾探测器、手动报警按钮、输入输出模块、楼层显示器等设备的总称。它们是系统终端,直接探测火灾信号,并通过通道上报给控制器,同时接收由各种通道转发控制器给单元的联动信息(启动输入输出模块控制的灭火装置)、显示信息(楼层显示器显示火灾信息)等。通道是回路模块、转接模块和总线控制盘等设备的总称。它们是控制设备和终端的通道,是拓扑网络构成的中继设备。火灾报警控制系统的总体结构和楼层显示器在系统的中的位置如图1所示。

基于单片机和CAN控制器实现火灾报警控制系统的显示器设计

3、 系统功能及硬件描述

3.1 汉字楼层显示器硬件设计方案

如图2所示,汉字楼层显示器包括单片机及其外围电路,CAN总线模块, FLASH存储器,汉字液晶模块,UART接口,以及灯和按键,蜂鸣器。单片机可通过UART接收PC上传下来的汉字信息,存储到FLASH中作为地址信息的查询数据库。通过CAN控制器MCP2510和CAN总线驱动器 PCA82C250组成的CAN通信模块和火灾报警控制器进行CAN总线通信。如果有火警发生,单片机将记录火警信息,查询FLASH得到火警发生的汉字地址信息,并在汉字液晶上滚动显示火警和信息查询结果。同时,发生火警时还可通过查询键快速查询火警信息,通过蜂鸣器报警,通过消音键消音,并点亮发光二极管报警。未发生火警时,通过自检键自检可以检查各个功能是否能正常工作。

基于单片机和CAN控制器实现火灾报警控制系统的显示器设计

3.2 FLASH存储器电路设计

FLASH 选用的SST29SF040是SST公司推出的高速可编程闪存。它符合JEDEC标准,具有512K×8 Bits的存储结构;芯片擦除及写入的时间快,整片擦除只需70毫秒,段擦除只需18毫秒,字编程写入时间仅为14微秒;可靠性高,能够重复写100,000次,数据可以保存100年不丢失。

SST29SF040 的容量是512K Bytes,而51系列单片机的ROM直接寻址范围是64K Bytes,如果不加以处理而直接使用,将会浪费大量的存储空间。我们使用了一种分页存储方式,使得FLASH存储空间得以充分利用,大大扩充了单片机ROM寻址范围。按照每条汉字信息占用32个Bytes计算,理论上可以最大存储16384条火警地址信息,足以应付绝大多数复杂的工程环境。图3为存储器电路,最高位地址线A16-A18接单片机的P1.0-P1.2,因而 FLASH存储器实现了8页,每页64K的外部存储结构。在每次读写FLASH时,将P1.0-P1.2赋不同的值即可实现不同的页选。假设page为待选取的页号变量(0-7),在Keil Cx51中通过下列语句即可实现读写前的选页操作:P1 = (P1 & 0xf8)

基于单片机和CAN控制器实现火灾报警控制系统的显示器设计

3.3汉字液晶显示模块设计

我们选用金鹏电子公司的OJM2*8A汉字液晶模块作为显示设备。OJM2*8A中文液晶显示模块内含GB 2312的15*15点阵国标一、二级简体汉字和 8*8点阵及8*16点阵ASCII字符,用户输入GB2312区位码或ASCII码即可实现文本显示。每个汉字的区位码只占用两个字节,是原来汉字点阵所需存储单元的1/16。

汉字液晶模块接口协议为请求/应答(REQ/BUSY)握手方式。应答BUSY高电平(BUSY =1)表示液晶模块忙于内部处理,不能接收用户命令;BUSY低电平(BUSY =0)表示液晶模块空闲,等待接收用户命令。发送命令到液晶模块可在BUSY =0后的任意时刻开始,先把用户命令的当前字节放到数据线上,接着发高电平REQ信号(REQ =1)通知液晶模块处理当前数据线上的命令或数据。液晶模块在收到外部REQ高电平信号后立即读取数据线上的命令或数据,同时将应答线BUSY 变为高电平,表明模块已收到数据并正在忙于对此数据的内部处理。此时用户对模块的写操作已经完成,用户可以撤消数据线上的信号并可作模块显示以外的其他工作,也可不断地查询应答线BUSY是否为低(BUSY=0 ?),如果BUSY=0,表明模块对用户的写操作已经执行完毕,可以再送下一个数据。如向模块发出一个完整的显示汉字的命令,包括坐标及汉字代码在内共需5个字节。模块在接收到最后一个字节后才开始执行整个命令的内部操作,因此最后一个字节的应答BUSY 高电平(BUSY =1)持续时间较长。对液晶模块写汉字时序图如图4所示。

基于单片机和CAN控制器实现火灾报警控制系统的显示器设计

3.4 CAN总线通讯模块设计

我们选择Microchip公司的MCP2510CAN控制器和Philips公司的PCA82C250CAN收发器构建CAN总线通讯模块。 MCP2510支持CAN2.0A/B协议,可接收和发送2.0协议下的标准帧、扩展帧和远程帧。MCP2510拥有三个发送缓冲区和两个接收缓冲区,可以进行接收滤波和消息管理,防止过度发送和过度接收形成拥塞。其最大的优点是拥有传输速率可达5Mb/S的SPI端口,节省MCU端口,提高通信速度。 Philips公司的82C250CAN总线收发器可与MPC2510无缝连接,它有高速模式,斜率控制模式和延时模式。经过多次的实验证实其工作在斜率控制模式下最为稳定,速度也能构满足系统10Kbps的传输速率。

基于单片机和CAN控制器实现火灾报警控制系统的显示器设计

CAN 总线通讯模块电路如图5所示,单片机通过I/O口直接和MCP2510的SPI口相连,用软件模拟实现SPI接口协议。PCA82C250作为 MCP2510与物理CAN总线的接口。如果需要进一步提高系统的抗干扰能力,可在MCP2510和PCA82C250之间加一个光电隔离器

4 、系统软件设计

汉字楼层显示器软件功能主要是1.将串口发送下来的汉字信息文件写入FLASH存储。2.和火灾报警控制器进行CAN通信,如果发现有火警信息,则查找FLASH中的汉字地址信息,予以显示在汉字液晶上报警,如有多条火警信息,则滚动显示各条信息。

基于单片机和CAN控制器实现火灾报警控制系统的显示器设计

图 6是汉字楼层显示器软件流程图。用page(值为0-7)表示读写的FLASH页,用count(值为0-65535)表示每页页内地址。其中 page0-page6用来存储通过串口下载的汉字信息,page7用来存储接收到的火警等动态信息。一旦接收到新火警,即查询FLASH中相应的汉字信息,并在液晶上滚动显示。

为了快速定位所查询的火警汉字地址信息,我们采用数组结构存储。尽管这样会因为实际火警地址不等长,而造成存储中出现一些空地址,存储效率不高,但是由于我们对数组的查找是一种可以直接定位的快速查找,不用采用链表之类的复杂数据结构,也避免了二分检索之类复杂的搜索算法。对于单片机而言,实质上是以比较小的空间为代价换来了比较高的时间效率,还是十分值得的。

5、 结语

本文提出的基于CAN总线的大容量汉字火灾楼层显示器,较好的解决了现有火灾楼层显示器的缺陷。对大于51单片机ROM 64K寻址空间的数据存储需求,采取分页存储的访问方式可以很好的解决这个问题。通过在FLASH中存储大容量数据信息,可以避免因为CAN总线上通讯数据流量过大而导致火警不能及时传达,延误报警时机。而且FLASH中的汉字信息可以通过串口在线擦写,便于现场调试。目前产品已经投入实用,用户反应运行良好。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

书童哥(龙顺宇)62讲生动课程带您玩儿转STM8单片机

【课程介绍】:朋友们大家好,本套视频教程由本人录制,现做为录播课程上传至电子发烧友网平台,感谢电子发烧友网让单片机学习的
发烧友学院发表于 2019-01-19 00:00 3004次阅读
书童哥(龙顺宇)62讲生动课程带您玩儿转STM8单片机

STM32单片机程序优化

STM32F103C8T6程序优化,用在叉车充电机项目上。费用1W,需要现场调试,承接人最好在山东地域,青岛或莱州最好。...
发表于 2020-04-02 08:06 20次阅读
STM32单片机程序优化

如何实现单片机的待机唤醒

1、睡眠模式(Cortex-M3内核停止,所有外设包括Cortex-M3核心的外设,如NVIC、系统....
发表于 2020-04-01 16:19 44次阅读
如何实现单片机的待机唤醒

基于28nm工艺低电压SRAM单元电路设计

在分析传统SRAM存储单元工作原理的基础上,采用VTC蝴蝶曲线,字线电压驱动,位线电压驱动和N曲线方法衡量了其静态...
发表于 2020-04-01 14:32 150次阅读
基于28nm工艺低电压SRAM单元电路设计

请问CC1101怎么在单片机内实现改通道,改哪几个寄存器?

如题,该怎么操作,谢谢大家!
发表于 2020-04-01 14:29 83次阅读
请问CC1101怎么在单片机内实现改通道,改哪几个寄存器?

基于CC-Link网络的PLC器件实现石膏板生产...

CC-Link现场总线是日本三菱电机公司主推的一种基于PLC系统的现场总线,这是目前在世界现场总线市....
发表于 2020-04-01 09:43 54次阅读
基于CC-Link网络的PLC器件实现石膏板生产...

基于FF现场总线技术实现NCS3000网络化控制...

在石油化工企业中,为了配合生产流程,要对原材料、半成品、成品进行运输和存储, 为此企业均建有大量的各....
发表于 2020-04-01 09:38 140次阅读
基于FF现场总线技术实现NCS3000网络化控制...

上电按键复位通电时会自动复位吗

复位电路我选用的电容电阻分别是47uF和470Ω,RC常数约为22ms,但是实物操作通电时不会自动复位,要按下按键才复位...
发表于 2020-04-01 09:24 135次阅读
上电按键复位通电时会自动复位吗

基于CC-Link网络技术实现民爆中包生产线自动...

武汉人天包装技术公司开发的DWG型民爆中包生产线正是满足这种需求的一款产品。生产线针对炸药的包装工艺....
发表于 2020-04-01 09:22 51次阅读
基于CC-Link网络技术实现民爆中包生产线自动...

ESP8266编程学习----第一讲.搭建开发环境,开始一个“hellow world”串口打印。

重要说明本教程是本人在学习过程中根据互联网上的学习资料结合自己的实际操作过程整理,所以教程部分内容来源于互联网...
发表于 2020-04-01 09:10 88次阅读
ESP8266编程学习----第一讲.搭建开发环境,开始一个“hellow world”串口打印。

居家办公刺激PC市场配件销量激增

据国外媒体报道,对戴尔、三星、惠普、联想和TPV等公司来说,个人电脑外围设备销量的飙升是一个亮点和利....
发表于 2020-04-01 09:04 297次阅读
居家办公刺激PC市场配件销量激增

STC15W1K16S单片机程序为什么有时候会掉

使用STC15W1K16S单片机程序有时候会掉,需要重新烧写程序才能够正常工作,表现出来的现象比如模拟的I2C的IO...
发表于 2020-04-01 09:00 37次阅读
STC15W1K16S单片机程序为什么有时候会掉

EEPROM返回垃圾数据

大家好,我用的是第三方PICKit2,上面有40个引脚ZIF插座,它用单片机PICKit2编程软件闪烁控制器。我的控制...
发表于 2020-04-01 08:17 14次阅读
EEPROM返回垃圾数据

单片机存储数据怎么随时删除卡号和增加卡号?

我想编写一个程序。可以最多注册100张IC卡,把100张卡存储在单片机制定的FLASH地址空间里面。但是要可以随时删...
发表于 2020-04-01 07:48 42次阅读
单片机存储数据怎么随时删除卡号和增加卡号?

μC/OS-II怎么在S12单片机上移植?

在采用前后台系统软件设计模式的嵌入式系统中,主程序是一个无限循环,单任务顺序执行,通过设置一个或多个中断来处理...
发表于 2020-04-01 07:07 57次阅读
μC/OS-II怎么在S12单片机上移植?

嵌入式最小系统的启动架构是什么?

随着嵌入式相关技术的迅速发展,嵌入式系统的功能越来越强大,应用接口更加丰富,根据实际应用的需要设计出特定的嵌入...
发表于 2020-04-01 06:11 64次阅读
嵌入式最小系统的启动架构是什么?

单片机系统中晶振的作用是什么

晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作,以提供稳定,精确的单频振荡。在通常工作条....
发表于 2020-03-31 15:52 90次阅读
单片机系统中晶振的作用是什么

FlexEnable展示有机柔性显示技术,称适合...

总部位于剑桥的英国公司FlexEnable是柔性有机电子产品开发和工业化的领导者,通过向大众市场应用....
发表于 2020-03-31 14:54 248次阅读
FlexEnable展示有机柔性显示技术,称适合...

三星显示器年底结束中韩LCD生产,还未决定将如何...

3月31日消息,据国外媒体报道,三星电子旗下三星显示器(Samsung Display)公司周二表示....
发表于 2020-03-31 14:29 533次阅读
三星显示器年底结束中韩LCD生产,还未决定将如何...

汽车MEMS传感器应用及发展

MEMS是在集成电路生产技术和专用的微机电加工方法的基础上蓬勃发展起来的高新科技,其研究开发主要集中....
发表于 2020-03-31 11:01 53次阅读
汽车MEMS传感器应用及发展

基于PROFIBUS现场总线技术在攀钢高速线材轧...

攀钢线材厂本次“提质降耗、扩大品种规模”技术改造是在原来的只有精轧机组、夹送辊、吐丝机设备的基础上,....
发表于 2020-03-31 10:39 51次阅读
基于PROFIBUS现场总线技术在攀钢高速线材轧...

采用西门子S7-300系列PLC和总线技术实现高...

如果采用常规PLC集中控制方式,将现场信号通过电缆连接到集中控制室内的PLC上,由于工艺线路长、现场....
发表于 2020-03-31 10:17 98次阅读
采用西门子S7-300系列PLC和总线技术实现高...

采用ABBAC3150系列PLC和Modbus协...

现场总线技术是当今自动化领域发展的热点之一,是实现工业控制网络化的重要技术。许多自动化公司都开发了多....
发表于 2020-03-31 10:01 60次阅读
采用ABBAC3150系列PLC和Modbus协...

通过采用AIFCS现场总线实现化纤厂房中央空调控...

对于化纤生产来说,Q/A空调系统是影响品质的关键因素,智能控制系统是由中央管理站、各种AI显示控制仪....
发表于 2020-03-31 09:46 64次阅读
通过采用AIFCS现场总线实现化纤厂房中央空调控...

基于RS422通信板实现分布式DNC控制系统的网...

机械制造业从单机自动化发展到分布式DNC控制系统,在技术上首先要解决的是数控机床计算机(上位机)的信....
发表于 2020-03-31 09:41 56次阅读
基于RS422通信板实现分布式DNC控制系统的网...

基于现场总线技术实现笔架山水厂泵房控制系统的设计

近年来,无论在大型的自动化展览会,还是在学术交流会上,现场总线始终是一个热门话题。现场总线给工业自动....
发表于 2020-03-31 09:22 46次阅读
基于现场总线技术实现笔架山水厂泵房控制系统的设计

技嘉G32QC显示器发布 支持原生8bits超细...

2019年,技嘉正式切入显示器市场,AORUS大雕系列战术型显示器的面板素质、辅助功能等惊艳表现给玩....
发表于 2020-03-31 08:54 324次阅读
技嘉G32QC显示器发布 支持原生8bits超细...

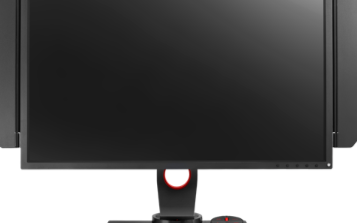

明基Zowie XL2746S电竞显示器,两侧拥...

值得一提的是Zowie XL2746S在显示器左右两侧还拥有两个“盾牌”,能让玩家屏蔽掉显示器背后的....
发表于 2020-03-30 16:41 183次阅读
明基Zowie XL2746S电竞显示器,两侧拥...

新手该如何才能尽快地学会使用单片机

在学习单片机之初应当有一些基础知识准备。单片机是电子技术发展到一定程度才出现的产物,本身就是众多电子....
发表于 2020-03-30 15:36 149次阅读
新手该如何才能尽快地学会使用单片机

如何解决单片机系统失效的问题

一个单片机系统的可靠性是其自身软硬件与其所处工作环境综合作用的结果,因此系统的可靠性也应从这两个方面....
发表于 2020-03-30 15:31 75次阅读
如何解决单片机系统失效的问题

基于CAN现场总线的集散型火灾报警控制系统设计

CAN(Controller Area Network)即控制器区域网——一种有效的支持分布式控制和....
发表于 2020-03-30 15:23 38次阅读
基于CAN现场总线的集散型火灾报警控制系统设计

OBG调试接口在单片机中的应用解析

OBG在单片机中的解释STM32单片机的内核(Cortex-M3)含有硬件调试模块,支持多种复杂的调....
发表于 2020-03-30 15:19 38次阅读
OBG调试接口在单片机中的应用解析

采用西门子profibus dp高速现场总线实现...

山东德州兴泰纸业公司是山东照东方纸业集团新建的具有国内领先水平的高档板纸生产企业。其高档板纸项目为国....
发表于 2020-03-30 10:53 63次阅读
采用西门子profibus dp高速现场总线实现...

基于mm440变频器实现连铸机切割自动控制系统的...

济钢集团第三炼钢厂是济钢集团“十五”期间的重点投资项目,引进的是国内外一流的先进设备和自动化控制技术....
发表于 2020-03-30 10:46 77次阅读
基于mm440变频器实现连铸机切割自动控制系统的...

通过CAN-bus总线对室内空调的温/湿度模拟系...

本系统是一个室内空调温/湿度控制系统的模拟系统数据采集及控制中心通过CAN-bus 总线定时采集各个....
发表于 2020-03-30 09:38 89次阅读
通过CAN-bus总线对室内空调的温/湿度模拟系...

38译码器真值表讲解

从这个名字来剖析,三八译码器,就是把 3 种输出形态翻译成 8 种输入形态。从图 3-15所能看出来....
发表于 2020-03-30 09:32 107次阅读
38译码器真值表讲解

利用基金会现场总线技术对唐钢煤气焦化厂控制系统进...

唐钢煤气焦化厂化产车间仪表系统参数检测和控制采用的全部是模拟仪表,有些甚至为老式的II性仪表,存在着....
发表于 2020-03-30 09:26 62次阅读
利用基金会现场总线技术对唐钢煤气焦化厂控制系统进...

基于ARM处理器和CPLD技术实现智能移动机器人...

该系统设计的轮式移动机器人机械导航结构采用四轮差速转向式的机械机构,前面两个轮是随动轮,起支撑作用,....
发表于 2020-03-29 10:44 127次阅读
基于ARM处理器和CPLD技术实现智能移动机器人...

基于单片机和TC35i型无线通信GSM模块实现L...

随着通信技术的发展,基于移动通信网络的服务功能正向工业控制和遥控领域扩展。为了适应这种需要,西门子公....
发表于 2020-03-29 10:23 661次阅读
基于单片机和TC35i型无线通信GSM模块实现L...

LG的5K显示器成为MacBook Pro的理想...

苹果高管菲尔·席勒(Phil Schiller)将新产品与新的MacBook Pro一同展示在舞台上....
发表于 2020-03-28 10:57 653次阅读
LG的5K显示器成为MacBook Pro的理想...

采用现场总线和PLC器件实现板坯连铸机电气自动控...

板坯连铸机电气基础自动化控制系统是保证连铸机正常生产的关键系统,相对其它系统而言,对于系统硬件的可靠....
发表于 2020-03-28 10:41 79次阅读
采用现场总线和PLC器件实现板坯连铸机电气自动控...

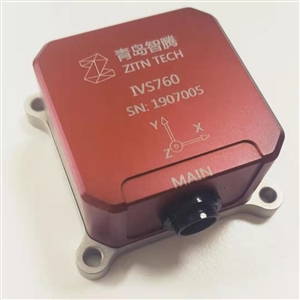

惯导在实现生活中应用的优缺点
