可编程模拟IC可将FPGA的优势带入混合信号世界

2020年03月02日 13:45 次阅读

(文章来源:Radow)

对于工程师而言,设计、评估和调试带有模拟输入/输出(I/O)接口的混合信号电路始终面临巨大挑战。真实世界与模拟信号链路的微妙之处以及恶劣的工作环境,往往使得看起来简单直接的设计目标成为难以逾越、耗时费力的项目。最终设计需要谨慎权衡模拟与混合信号IC的整合,包括运算放大器、A/D和D/A转换器、比较器、高压驱动器、模拟开关,将这些IC硬件连接在一起,构建成模拟通道。

数字领域专业背景的工程师,不熟悉模拟设计,而模拟设计中的元件选择、物理布局以及成本等问题直接影响基本电路的性能和产品上市时间,使得项目开发举步维艰。对于这些工程师,尤其是习惯使用可编程逻辑器件FPGA的工程师,模拟电路的设计理念与其习惯性的设计思维相偏离。

不仅如此, 当今的工程师团队还面临另一挑战:往往需要开发类似但又具有一定差异的基础电路,以支持不同版本的最终产品。例如,设计一款核心电机控制器,可能需要根据不同系列电机对I/O进行量身定制,在范围、驱动要求和性能指标方面都有细微不同。

为达到上述目的,项目团队有两种选择,但两种选择都不轻松。他们可以构建单一、包罗万象的电路,内置所有版本,而仅"打开"所需的配置。这种方法需要更多的资源:设计时间、调试工作、元件、功耗以及成本;他们也可以定制开发设计PCB板,针对每一"版本"的最终产品开发一套。但这样就必须进行独立的调试和测试程式,处理各种生产问题以及不同的BOM。无论哪种方式,都是一个耗时耗力的过程。

为克服这种设计难题,最直接的想法,也是非常吸引人的方案,即采用内嵌模拟I/O的微控制器,在软件中实现尽量多的功能。但是,这种方法的效果往往不太好。有太多的设计缺陷和妥协,造成硬件性能的缺陷,软件方面也有太大负担和不确定性(例如性能不确定)。

Maxim Integrated推出的另一种设计模拟/混合信号电路方案能够从根本上克服此类设计、调试缺乏灵活性,多版本设计,I/O不足以及软件不确定性等问题。可编程模拟方案允许设计者在IC内部配置模拟链路和拓扑,满足特定的应用需求。

Maxim Integrated推出了专门针对I/O进行优化的可编程、高压、混合信号IC,如图所示。该IC集成12位、多通道、模/数转换器(ADC)和12位、多通道、带缓冲输出的数/模转换器(DAC)。这些转换器连接有20路混合信号、高压、双极性端口,每个端口可配置(或"可编程")为ADC模拟输入、DAC模拟输出、通用输入端口(GPI)、通用输出端口(GPO)或模拟开关端子

可编程模拟IC可将FPGA的优势带入混合信号世界

此外,器件具有一个内部和两个外部温度传感器,以分别跟踪结温和环境温度的变化。MAX11300 PIXITM器件非常适合要求模拟和数字混合功能的应用,每个端口可独立配置为从-10V至+10V四种电压量程之一。工作中,MAX11300由其主微控制器在上电时配置,然后独立运行;这不仅可减轻处理器及其软件负担,也保证了I/O的确定性,不受其他处理器优先权或中断的影响。可配置性与自主性相结合,使得该方案远远优于微控制器模拟I/O器件。

(责任编辑:fqj)

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

对话FPGA原厂——既聊技术,也谈市场

感谢大家对Mil往期FPGA直播的支持!最后一期,大家要继续加油哟!关于直播中,Mill老师有提到的FPGA众筹,为大家
发烧友学院发表于 2019-05-22 00:00 5441次阅读
对话FPGA原厂——既聊技术,也谈市场

基于视频速度应用在FPGA上实现的结构光中心线提...

随着测控技术及数字图像处理技术的高速发展,基于三角法线结构光的三维测量具有高精度、非接触、实时性和强....
发表于 2020-03-03 09:38 0次阅读
基于视频速度应用在FPGA上实现的结构光中心线提...

MathWorks通过Universal Ver...

Wilson Research Group 的一项最近研究发现,48% 的 FPGA 设计项目和 7....
发表于 2020-03-02 18:12 25次阅读
MathWorks通过Universal Ver...

SoC FPGA的数据采集如何解决与系统的交互问...

引言 Internet 的快速发展和成功促进了以太网(Ethernet)技术的发展和应用的扩展,所涉....
发表于 2020-03-02 16:18 51次阅读
SoC FPGA的数据采集如何解决与系统的交互问...

新一代可编程交流电源上市,高精度、高性能、多功能

PSA系列高性能可编程交流电源将先进数字智能控制、高功率密度模块化设计完美结合,具有高精度、高性能、....
发表于 2020-03-02 11:53 27次阅读
新一代可编程交流电源上市,高精度、高性能、多功能

波形相位频率可调DDS信号发生器(设计分享)

波形相位频率可调DDS信号发生器(设计分享) --作者:造就狂野青春 本文为明德扬原创及录用文章,转载请注明出...
发表于 2020-03-02 11:15 157次阅读
波形相位频率可调DDS信号发生器(设计分享)

【答疑】关于锁存器问题的讨论

关于锁存器问题的讨论    很多同学提问到锁存器的相关问题,说明大家对这方面知识还不是很了解,今天我们就...
发表于 2020-03-02 00:25 259次阅读
【答疑】关于锁存器问题的讨论

MathWorks实现自动化视觉系统设计 提高了...

2020 年 2 月 27 日– MathWorks 宣布,随着 2019b 发行版的 MATLAB....
发表于 2020-03-01 12:40 103次阅读
MathWorks实现自动化视觉系统设计 提高了...

FPGA原型系统可加速物联网的发展进程

当我们谈论物联网 (IoT) 的时候,不夸张地说,它可以将我们所使用的智能设备互相连接,彼此分享大量....
发表于 2020-02-29 14:36 90次阅读
FPGA原型系统可加速物联网的发展进程

CMOS传感器和FPGA如何助力智能相机的发展

人们很难预测哪些新技术会带来机器视觉发展的下一个突破,它可能来自多年学术研究的结果,或仅仅来自一个简....
发表于 2020-02-29 14:28 92次阅读
CMOS传感器和FPGA如何助力智能相机的发展

【工程源码】BMP2mif文件软件,方便使用ROM存储图像数据并显示

本文和设计代码由FPGA爱好者小梅哥编写,未经作者许可,本文仅允许网络论坛复制转载,且转载时请标明原作者。 ...
发表于 2020-02-28 20:03 171次阅读
【工程源码】BMP2mif文件软件,方便使用ROM存储图像数据并显示

【工程源码】已经安装器件库却报未安装——解决方案

本文和设计代码由FPGA爱好者小梅哥编写,未经作者许可,本文仅允许网络论坛复制转载,且转载时请标明原作者。 ...
发表于 2020-02-28 19:52 167次阅读
【工程源码】已经安装器件库却报未安装——解决方案

请教,lattice mxo2做环形振荡器综合报错,什么原因?

fpga初学者,尝试做一个环形振荡器,使用lattice mxo2平台,diamond软件做。代码如下: [code]module  rin...
发表于 2020-02-28 15:37 180次阅读
请教,lattice mxo2做环形振荡器综合报错,什么原因?

AXI 代码 不通过 AXI Protocol Checker IP 的检测

https://gist.github.com/promach/251cbb3c9c9af401bf712dc4ccb76fb3 为何这个 AXI 代码 不通过 AXI Protoc...
发表于 2020-02-28 13:44 236次阅读
AXI 代码 不通过 AXI Protocol Checker IP 的检测

利用片上高速网络(2D NoC)创新地实现FPG...

Achronix 最新基于台积电(TSMC)的7nm FinFET工艺的Speedster7t FP....
发表于 2020-02-27 17:08 587次阅读
利用片上高速网络(2D NoC)创新地实现FPG...

为什么测温仪的升级不可缺少FPGA

近段时间微信工作群最火的接龙莫过于“体温接龙”,一场来势汹汹的疫情让“测温”成为日常生活的一部分,更....
发表于 2020-02-27 14:58 152次阅读
为什么测温仪的升级不可缺少FPGA

莱迪思发布首款SOI的FPGA产品,AI芯片发展...

AI芯片设计大厂莱迪思半导体(Lattice Semiconductor),基于本身Nexus技术平....
发表于 2020-02-27 14:54 150次阅读
莱迪思发布首款SOI的FPGA产品,AI芯片发展...

MathWorks在FPGA和ASIC上实现自动...

Vision HDL Toolbox 自动生成经过 FPGA 验证的代码,适用于高达 8k 分辨率的....
发表于 2020-02-27 14:04 87次阅读
MathWorks在FPGA和ASIC上实现自动...

基于FPGA的汉明码译码器如何对码元数据添加噪声干扰?

入门小白求助,我最近在做毕业设计的时候 看到一篇《基于FPGA的汉明码译码器》相关论文,其中学者对该译码器是这样...
发表于 2020-02-26 23:29 197次阅读
基于FPGA的汉明码译码器如何对码元数据添加噪声干扰?

宅家不停学,0元领FPGA入门到进阶全集视频教程!

宅家里抗疫 追剧、刷短视频已不足打发闲暇时间 出去瞎逛游又有染病的风险 还不如来点实际学习 能抵消大部...
发表于 2020-02-26 10:19 398次阅读
宅家不停学,0元领FPGA入门到进阶全集视频教程!

高云半导体与Rutronik GmbH打造分销联...

高云半导体宣布,授予Rutronik GmbH公司为其在EMEA和美洲地区的特许分销商。
发表于 2020-02-25 10:50 146次阅读
高云半导体与Rutronik GmbH打造分销联...

面对新冠肺炎,FPGA能为我们做些什么

2020年伊始,新型冠状病毒肺炎突然爆发并迅速蔓延,严格的防控措施成了这场战“疫”的关键。
发表于 2020-02-24 18:57 256次阅读
面对新冠肺炎,FPGA能为我们做些什么

高云半导体受邀德国Embedded World展...

广东高云半导体科技股份有限公司(以下简称“高云半导体”)将于2月25日至27日在德国纽伦堡参加Emb....
发表于 2020-02-24 16:36 190次阅读
高云半导体受邀德国Embedded World展...

自动驾驶计算芯片选型,GPU和FPGA谁更合适

自动驾驶域控制器,要具备多传感器融合、导航定位、路径规划、计算决策、V2X无线通讯、运动控制的能力。
发表于 2020-02-24 15:27 634次阅读
自动驾驶计算芯片选型,GPU和FPGA谁更合适

【教程】“最恶劣”的FIFO深度计算

分析:典型的“背靠背”情况,此时最恶劣的情况是第一次100个写周期内后60个周期连续写入60个数据和第二次100个写...
发表于 2020-02-22 20:37 629次阅读
【教程】“最恶劣”的FIFO深度计算

安路科技:基于FPGA SoC的呼吸机系统设计

呼吸机是可以完全替代病人的呼吸或实现辅助呼吸功能的仪器,适用于呼吸衰竭,甚至停止呼吸的病人,它能帮助....
发表于 2020-02-21 16:27 1170次阅读
安路科技:基于FPGA SoC的呼吸机系统设计

小白求问,基于FPGA的函数信号发生器要怎么实现。

看了挺多文献了,现在仅仅有一点VerilogHDL的知识,之前了解过一点FPGA的设计,但是还是有很多地方看不懂。 ...
发表于 2020-02-19 21:25 254次阅读
小白求问,基于FPGA的函数信号发生器要怎么实现。

Achronix Speedster7t FPG...

将GDDR6的优势从图形计算扩展至高性能网络应用?下文主要介绍Achronix Speedster7....
发表于 2020-02-17 20:48 460次阅读
Achronix Speedster7t FPG...

FPGA到底是什么?为什么要使用它

最近几年,FPGA这个概念越来越多地出现。例如,比特币挖矿,就有使用基于FPGA的矿机。还有,之前微....
发表于 2020-02-16 10:50 886次阅读
FPGA到底是什么?为什么要使用它

边缘计算时代下FPGA的正确打开方式

从业者认为,5G 时代和工业领域最相关的技术就是边缘计算。其实,得益于技术本身拥有的及时处理和分析功....
发表于 2020-02-13 15:07 282次阅读
边缘计算时代下FPGA的正确打开方式

莱迪思即将发布首款SOI的FPGA产品

AI芯片设计大厂莱迪思半导体(Lattice Semiconductor),基于本身Nexus技术平....
发表于 2020-02-12 22:57 315次阅读
莱迪思即将发布首款SOI的FPGA产品

基于DSP+FPGA实现的TL6678F-Eas...

创龙结合TI KeyStone系列多核架构TMS320C6678及Xilinx Kintex-7系列....
发表于 2020-02-12 13:42 419次阅读
基于DSP+FPGA实现的TL6678F-Eas...

FPGA是什么FPGA有什么优势

现场可编程门阵列(FPGA)技术不断呈现增长势头。 1984年Xilinx刚刚创造出FPGA时,它还....
发表于 2020-02-12 10:07 1086次阅读
FPGA是什么FPGA有什么优势

赛灵思副总裁到访北京深维科技将进一步深化双方合作

近日,赛灵思VP(副总裁)DanGibbons一行到访北京深维科技,在CEO樊平及深维核心团队成员的....
发表于 2020-02-10 20:09 428次阅读
赛灵思副总裁到访北京深维科技将进一步深化双方合作

基于FPGA技术和微控制器实现将TS流数据转换为...

随着互联网的发展,人类进入了网络化、数字化的时代。在三网融合的政策背景下,数字电视信号的网络传输得到....
发表于 2020-02-07 10:04 644次阅读
基于FPGA技术和微控制器实现将TS流数据转换为...

GPU相比FPGA更具优势,更能适应AI快速的变...

在GTC19大会期间,NVIDIA 加速计算产品管理总监Paresh Kharya对关于GPU相比F....
发表于 2020-02-06 17:29 232次阅读
GPU相比FPGA更具优势,更能适应AI快速的变...

FPGA和GPU谁才是未来市场的大局所向

一直以来,FPGA 的主要应用领域是电子工程。但当英特尔完成对 Altera(Altera 是最大的....
发表于 2020-02-05 21:19 353次阅读
FPGA和GPU谁才是未来市场的大局所向

实现带CPCI接口模块的AFDX终端通讯系统的设...

本文在研究航空全双工交换式以太网(Avionics Full Duplex Switched Eth....
发表于 2020-02-05 10:04 160次阅读
实现带CPCI接口模块的AFDX终端通讯系统的设...

在视频应用的新领域,CPU和FPGA或将胜过GP...

在视频行业繁荣发展的背后,离不开互联网技术的日新月异。其中,视频行业的创新更是其中的佼佼者:从商业模....
发表于 2020-02-04 17:31 229次阅读
在视频应用的新领域,CPU和FPGA或将胜过GP...

计算架构迎来黄金时代,水大鱼大、风高浪急的新十年...

这一个新十年,时代的“大”和“快”从数字的比较上是以前难以想象的。大数据雪崩爆发时,每一片雪花都是意....
发表于 2020-01-20 17:20 10660次阅读
计算架构迎来黄金时代,水大鱼大、风高浪急的新十年...

关于FPGA芯片结构的简单介绍

FPGA是英文Field Programmable Gate Array的缩写,即现场可编程门阵列,....
发表于 2020-01-20 09:41 144次阅读
关于FPGA芯片结构的简单介绍

详细介绍基于HDL的FPGA开发流程

原理图和HDL(Hardware description language,硬件描述语言)是两种最常....
发表于 2020-01-20 09:35 485次阅读
详细介绍基于HDL的FPGA开发流程

FPGA的简介发展历和使用等基础知识讲解

随着云计算,大数据和人工智能技术应用,单靠CPU已经无法满足各行各业的算力需求。海量数据分析、机器学....
发表于 2020-01-19 10:15 527次阅读
FPGA的简介发展历和使用等基础知识讲解

Altera新发布一款多功能低成本的单芯片FPG...

一直以来,FPGA可编程器件都主要应用在通讯设备或工业控制等较为专业的应用领域,但随着不同行业使用需....
发表于 2020-01-17 16:33 671次阅读
Altera新发布一款多功能低成本的单芯片FPG...

网络芯片上可编程逻辑技术的应用状况

网络是数据中心里的交通枢纽,连接着所有运行应用业务的设备。没有网络,也就没有数据中心,没有互联网的今....
发表于 2020-01-15 15:57 165次阅读
网络芯片上可编程逻辑技术的应用状况

采用双闭环PI和重复控制方案实现三相逆变器设计并...

本文利采用双闭环PI和重复控制相结合的控制方案,首先用双闭环PI控制算法,得到高动态特性的三相交流电....
发表于 2020-01-14 16:36 429次阅读
采用双闭环PI和重复控制方案实现三相逆变器设计并...

在FPGA硬件平台通过采用DDS技术实现跳频系统...

DDS的原理如图1所示,包含相位累加器、波形存储器(ROM)、数模转换器(DAC)和低通滤波器4个部....
发表于 2020-01-14 16:27 1233次阅读
在FPGA硬件平台通过采用DDS技术实现跳频系统...

Altera FPGA硬核浮点DSP模块解决方案...

以往FPGA在进行浮点运算时,为符合IEEE 754标准,每次运算都需要去归一化和归一化步骤,导致了....
发表于 2020-01-14 16:19 322次阅读
Altera FPGA硬核浮点DSP模块解决方案...

全球最大FPGA的问世将给IC设计带来便利

英特尔公司在京发布了Stratix 10 GX 10M FPGA,这款拥有1020万个逻辑单元的产品....
发表于 2020-01-14 16:11 310次阅读
全球最大FPGA的问世将给IC设计带来便利

英特尔与赛灵思的竞争使得FPGA进入黄金时代

目前,赛灵思和英特尔的FPGA市场竞逐角力,一来一往、有输有赢。鉴于双方都有不俗的实力,可以预计,未....
发表于 2020-01-14 16:07 296次阅读
英特尔与赛灵思的竞争使得FPGA进入黄金时代

英特尔与赛灵思的竞争将会研制更强大的FPGA器件

FPGA芯片比CPU更快,比GPU功耗更低、延时更短,且比ASIC更加便宜、周期更短,因此在目前人工....
发表于 2020-01-14 16:03 291次阅读
英特尔与赛灵思的竞争将会研制更强大的FPGA器件

如何利用FPAG开发板搭建LEON2 SOC开发...

随着IC制造工艺水平的快速发展,片上系统(SOC)在ASIC设计中得到广泛应用。微处理器IP核是SO....
发表于 2020-01-14 16:00 262次阅读
如何利用FPAG开发板搭建LEON2 SOC开发...

北京微电子技术研究所成功研制出了高可靠多通道混合...

据悉,该产品已形成针对多通道智能传感器信号处理的集成解决方案,实现了单一封装内智能传感器模拟数字信号....
发表于 2020-01-14 11:36 295次阅读
北京微电子技术研究所成功研制出了高可靠多通道混合...

采用FPGA器件实现GPS数据加密系统中机载模块...

针对GPS测量系统数据传输过程中的安全问题,采用FPGA技术设计了GPS数据加密系统。系统移植MD5....
发表于 2020-01-13 17:00 266次阅读
采用FPGA器件实现GPS数据加密系统中机载模块...

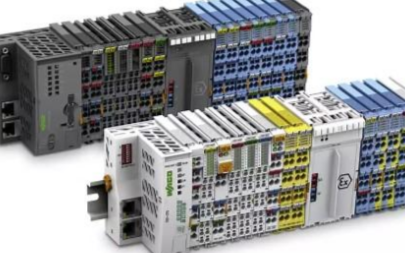

万可WAGO带来一款可编程逻辑控制器的PLC控制...
