影响两相步进电机负载力变化的因素

2020年03月10日 09:42 次阅读

步进电机相数与特性

现以两相与三相步进电机为例详细说明步进电机的相数与特性的关系。相数与特性综合概述为:

高分辨率

根据式θs=180°/PNr,步距角为180/PNr,故相数P越大,角分辨率越高。提高分辨率,可以提高定位控制精度,改善低速失步,使多相控制成为可能,并且可以改善阻尼(改善制动性能,减小停止时的超调量和制动时间)。详细说明在驱动技术部分。

振动

如下图,表示的是两相和三相步进电机的转矩波动,相数愈多,换相的两相绕组动态转矩曲线的交点转矩值Tg与最大静态转矩Th的相对误差愈小。Tg为电机所带负载转矩的下限值,(Th— Tg)/Th为转矩波动的相对误差,相数越多,此值越小,对降低振动越有利。亦即,相数越多,电机产生的转矩波动幅值越小,频率越高,产生的振动越小(有关说明在后面章节)。

高转速

多相步进电机的优点是能高速响应。步进电机为同步电机,绕组电流频率与转子速度成正比例,若电机高速运转,则绕组电流角频率ω增加,使绕组电感L产生的电抗ωL加大,从而降低电流,致使转矩下降。

当用数千pps驱动步进电机时,电机绕组阻抗Z与直流电阻相比,电抗ωL将大幅增加。当电机高速运转时,如电压V一定,则电机相电流为V/ωL。机械角速度ωm为ω=Nrωm,则对相同机械角速度的电机,电流与Nr成反比。

根据式θs=180°/PNr,两相Nr=50时,步距角为1.8°;五相Nr=20时,步距角为1.8°。当这两种步进电机以相同的转速高速旋转时,五相绕组的电流是两相的2.5倍,因为电流小则转矩小,所以五相的转矩比两相的要大。

影响两相步进电机负载力变化的因素:

步进电机电感线圈具有一定的电感,因为步进电机的每相绕组是一个电感线圈。而电感有延缓电流变化的特性。当步进电机转动时,电机各相绕组的电感将形成一个反向电动势;频率越高,反向电动势越大。通俗地讲,当低频时每相绕组通电时间和断电的时间比拟长,大于线圈的时间常数,线圈来得及获得较高电流。而高频率时每相绕组通电时间和断电时间都很短,远小于线圈的时间常数,线圈获得的电流就很小。而转矩近似地与电流的平方成正比,这样频率越高,绕组中的平均电流越小,电机的平均转矩大大下降,负载能力也就大大下降了。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

直流电机和步进电机-0基础一个月学会51单片机第1季第12部分

课程目标本课程是《朱有鹏老师单片机完全学习系列课程》第1季第12个课程,主要讲解了直流电机和步进电机,其中步进电机是关键
发烧友学院发表于 2017-06-14 00:00 7245次阅读
直流电机和步进电机-0基础一个月学会51单片机第1季第12部分

57步进电机搭配57电机驱动器注意事项

步进电机也叫步进器,它利用电磁学原理,将电能转换为机械能,随着嵌入式系统的日益流行,步进电机的使用也....
发表于 2020-03-10 10:06 0次阅读
57步进电机搭配57电机驱动器注意事项

绕线式异步电动机转子开路如何处理

 绕线式异步电动机的工作原理是当三相定子绕组接通三相交流电后,便在定子铁芯内产生一个旋转磁场,这个磁....
发表于 2020-03-08 11:07 152次阅读
绕线式异步电动机转子开路如何处理

基于LabVIEW的电机控制系统教程

基于LabVIEW的电机控制系统教程
发表于 2020-03-07 16:30 234次阅读
基于LabVIEW的电机控制系统教程

步进伺服系统控制模式的区别

步进电机和伺服电机的控制方式不同,步进电机是通过控制脉冲的个数控制转动角度的,一个脉冲对应一个步距角....
发表于 2020-03-07 10:26 75次阅读
步进伺服系统控制模式的区别

造成步进电机失步的因素和防止措施

说起步进电机,对于电气控制行业的工程师来说应该再熟悉不过了!它的误差不会长期积累,能够实现精确定位,....
发表于 2020-03-07 09:51 53次阅读
造成步进电机失步的因素和防止措施

请问为什么步进电机的程序会自己跑起来?

我想要做到按住按钮步进电机就动,现在用我自己的程序和别人写的程序都是导入后端口的电平在自动变化,按钮控制不了。...
发表于 2020-03-06 11:06 215次阅读
请问为什么步进电机的程序会自己跑起来?

16f676 ADC无法正常工作

Heloi AM使用16F67来改变步进电机RPM问题ADC不工作。对于AN7=0或+5V,不改变模拟输入0到5V电位器,在A...
发表于 2020-03-06 08:24 18次阅读
16f676 ADC无法正常工作

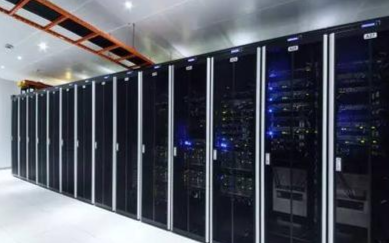

如何从负载量等方面来选择虚拟主机

虚拟主机我们都知道,它是共用资源,一台服务器上划分出了不同的虚拟主机空间,然后这些虚拟主机上存放了很....
发表于 2020-03-02 16:39 161次阅读
如何从负载量等方面来选择虚拟主机

基于步进电机驱动芯片和核步法实现闭环控制电路的设...

步进电机是将电脉冲信号转换成角位移或线位移的一种装置。它产生的位移与输入脉冲数严格成正比,平均转速与....
发表于 2020-03-02 09:38 146次阅读
基于步进电机驱动芯片和核步法实现闭环控制电路的设...

四相步进电机的工作原理是什么?

四相步进电机原理图
发表于 2020-03-02 03:18 39次阅读
四相步进电机的工作原理是什么?

线性马达与转子马达有什么区别

手机上的线性马达没有会怎么样?日常使用中的线性马达与普通马达区别在哪里?
发表于 2020-03-01 15:26 693次阅读
线性马达与转子马达有什么区别

单片机控制THB7128驱动电流型步进电机,请问THB7128OUT和地以及out和电源间都加上1n4007是什么作用

请问7128的5脚Vref是恒流输入,所以驱动的电机称为电流型步进电机吗? OSCI端算出是50Hz,请问是什么意思? ...
发表于 2020-02-27 19:16 417次阅读
单片机控制THB7128驱动电流型步进电机,请问THB7128OUT和地以及out和电源间都加上1n4007是什么作用

Trinamic推出大功率步进电机的完整解决方案

TMCM-1278以及PD60 / 86-1278 PANdrive™具有先进的运动控制功能集,为驱....
发表于 2020-02-24 10:32 154次阅读
Trinamic推出大功率步进电机的完整解决方案

步进电机的细分控制

拨码开关实际上就是选择开关,我们选择了多少细分倍数,就去设定这个拨码开关,总共有六个拨码开关,前面的....
发表于 2020-02-24 09:18 137次阅读
步进电机的细分控制

印刷机械如何选择步进电机和伺服电机

由于印刷机械的自动化、规范化和数据化的迅速发展,印刷机械对微型电动机的需求越来越多。目前在印刷设备中....
发表于 2020-02-24 08:57 151次阅读
印刷机械如何选择步进电机和伺服电机

Trinamic推出最新的PANdrive™智能...

TRINAMIC运动控制有限公司宣布推出其最新的 PANdrive™智能电机产品线, 增加了PD-1....
发表于 2020-02-24 08:55 85次阅读
Trinamic推出最新的PANdrive™智能...

伺服电机低惯量及高惯量的区别

高惯量的伺服电机就比较粗大,力矩大,合适大力矩的但不很快往复运动的场合。因为高速运动到中止,驱动器要....
发表于 2020-02-24 08:28 231次阅读
伺服电机低惯量及高惯量的区别

一个负载并联一个电容器电容的放电时间和负载有没有...

一个负载并联一个电容,电容的放电时间与电容量及负载电阻的大小有关,电容量越大,负载电阻的阻值越大,则....
发表于 2020-02-17 19:42 730次阅读
一个负载并联一个电容器电容的放电时间和负载有没有...

使用PLC如何控制步进电机的速度与方向

步进电机是一种很常见的动力元件,步进电机可以很方便的由控制系统控制其速度与转动方向。那么使用PLC如....
发表于 2020-02-16 22:37 859次阅读
使用PLC如何控制步进电机的速度与方向

什么是BLDC电机?BLDC电机是如何旋转的?

何谓BLDC电机?BLDC电机是如何旋转的?
发表于 2020-02-05 12:06 534次阅读
什么是BLDC电机?BLDC电机是如何旋转的?

步进电机控制驱动芯片TMC5160提高步进电机的...

随着自动化设备机器人与工业驱动、工厂和自动化、高速3D打印机、办公自动化、安防监控等各个领域的广泛应....
发表于 2020-01-30 17:28 446次阅读
步进电机控制驱动芯片TMC5160提高步进电机的...

20V输入、纤巧、6.25mmx6.25mm、1...

LTM4626 和 LTM4638 是高效率、降压型 Module 稳压器,能够采用 3.1 V 至....
发表于 2020-01-17 16:40 836次阅读
20V输入、纤巧、6.25mmx6.25mm、1...

如何提高步进电机的工作效率

在步进电机这块我并不内行,但还是想简单说一下自己的看法。电机分为两种,伺服电机和步进电机,市场上更倾....
发表于 2020-01-11 09:37 1169次阅读
如何提高步进电机的工作效率

发电机负载特性_发电机负载为什么会有阻力

负载特性常见的是发电机和电动机的负载特性,其又分为同步电机和异步电机,负载可分为恒转矩负载特性以及恒....
发表于 2019-12-31 09:15 1024次阅读
发电机负载特性_发电机负载为什么会有阻力

发电机负载就熄火是什么原因_发电机负载增加转速下...

发电机带负荷自动熄火可以看一下以下原因:首先确认机组负荷有多大,看发电机组的电流值是否超过额定电流值....
发表于 2019-12-31 09:12 1161次阅读
发电机负载就熄火是什么原因_发电机负载增加转速下...

电机转子结构图

转子是电动机的旋转部分,包括转子铁芯,转子绕组和转轴等部分。
发表于 2019-12-30 09:08 1215次阅读
电机转子结构图

电机转子是什么材质

电动机转子轴用的是合金材料和永久磁铁。转子由一定极对数的永磁体镶嵌在铁芯表面或者嵌入铁芯内部构成。永....
发表于 2019-12-30 09:04 368次阅读
电机转子是什么材质

STM32技巧分享:输出可控数量与频率的脉冲

最近在准备电赛做往年的题目,遇到了使用步进电机作为执行器的题目,步进电机有固定的步距角,所以每圈有固定的步数,...
发表于 2019-12-30 08:00 860次阅读
STM32技巧分享:输出可控数量与频率的脉冲

步进电机选型疑问

目前我们需要驱动两个步进电机,其中一个有效均值电流需要650mA,另一个有效均值电流需要450mA;需要64细分以上 有...
发表于 2019-12-27 21:39 865次阅读
步进电机选型疑问

电子负载的功能、组成及原理

电子负载可以模拟真实环境中的负载(用电器),一般对电源要求比较严格的厂家都会用电子负载来检测电源的好坏。它有好...
发表于 2019-12-26 15:37 250次阅读
电子负载的功能、组成及原理

请问电池升压电路加负载输出就降低到了2V,是否电路有问题?

变压器1:50,输入1.2V的镍铬电池,输出5V,加负载输出就降低到2V,电路带载能力这么差? ...
发表于 2019-12-26 08:00 651次阅读
请问电池升压电路加负载输出就降低到了2V,是否电路有问题?

运用stm32F4 定时器中断控制四线两相步进电机 (初级版)

今天给大家分享一个 初级版本的步进电机的控制方法,用到的步进电机是4线两相的42步进电机   如下图: 步...
发表于 2019-12-23 15:27 875次阅读
运用stm32F4 定时器中断控制四线两相步进电机 (初级版)

如何根据负载特性选择变频器

风机泵类负载:负机泵类风载是典型的平方转矩负载,低速下负载非常小,并且与转速平方成正比,通用变频器与....
发表于 2019-12-17 08:48 326次阅读
如何根据负载特性选择变频器

瑞萨电子与美蓓亚三美合作开发出了步进电机和电机控...

美蓓亚三美在车用旋转变压器传感器领域拥有良好的市场业绩,并首次开发了面向步进电机的新型旋转变压器,用....
发表于 2019-12-16 10:18 2307次阅读
瑞萨电子与美蓓亚三美合作开发出了步进电机和电机控...

SM8954A单片机控制步进电机的实用电路设计

步进电机是将电脉冲信号转换为角位移的执行元件,其转子的转角与输入电脉冲数成正比,其转速与单位时间内输....
发表于 2019-12-12 15:47 302次阅读
SM8954A单片机控制步进电机的实用电路设计

瑞萨电子与美蓓亚三美联合开发基于旋转变压器的步进...

联合开发的具备旋转变压器(角度传感器)的步进电机和基于旋转变压器的电机控制解决方案,具有超高性价比。
发表于 2019-12-11 15:43 398次阅读
瑞萨电子与美蓓亚三美联合开发基于旋转变压器的步进...

步进电机选型的步骤及步进电机选型方法

对于电机的转速也要特别考虑。因为,电机的输出转矩,与转速成反比。就是说,步进电机在低速(每分钟几百转....
发表于 2019-12-11 09:30 586次阅读
步进电机选型的步骤及步进电机选型方法

步进电机暂态(阻尼)特性的测量

测量暂态特性,纵轴的角度精度要更精确的获取,电位计用编码器来代替,其稳定波形可以用打印机输出。下图为....
发表于 2019-12-11 09:20 357次阅读
步进电机暂态(阻尼)特性的测量

步进电机的主要特性与基本特性

步进电机的线圈通直流电时,带负载转子的电磁转矩(与负载转矩平衡而产生的恢复电磁转矩称为静态转矩或静止....
发表于 2019-12-11 09:02 643次阅读
步进电机的主要特性与基本特性

步进电机振动的测量方法

振动的测量不同于噪音测量所示的规格,振动测量方法及振动计有很多种。振动传感器包括位移计、速度针、加速....
发表于 2019-12-11 08:50 309次阅读
步进电机振动的测量方法

步进电机速度变化的测量

指数曲线,在软件编程中,先算好时间常数存贮在计算机存贮器内,工作时指向选取。通常,完成步进电机的加减....
发表于 2019-12-11 08:43 211次阅读
步进电机速度变化的测量

步进电机在高速时增加转矩的方法

提高驱动电路的电压:要维持高速时的大转矩,就要保持电流不变,使斩波器工作在恒电流状态。要使电流恒定,....
发表于 2019-12-10 09:30 273次阅读
步进电机在高速时增加转矩的方法

降低步进电机振动、噪音的解决方法

其中(1)的高次谐波为主要原因。步进电机使用方波电流驱动,必然含有大量的高次谐波,由此产生振动和噪音....
发表于 2019-12-10 09:25 447次阅读
降低步进电机振动、噪音的解决方法

步进电机位置定位精度的解决方法

系统的干扰引起控制器或驱动器的误动作,我们只能想办法找出干扰源,降低其干扰能力(如屏蔽,加大间隔距离....
发表于 2019-12-10 08:56 407次阅读
步进电机位置定位精度的解决方法

步进电机控制器与伺服电机控制器的区别

步进电机控制器:它是一种能够发出均匀脉冲信号的电子产品,它发出的信号进入步进电机驱动器后,会由驱动器....
发表于 2019-12-10 08:49 573次阅读
步进电机控制器与伺服电机控制器的区别

步进电机使用过程中的异常处理

从上图可以看到,步进电机在低速段转矩稳定(变化量不大);当转速大于约750rpm时,转矩急速下降。由....
发表于 2019-12-09 08:59 271次阅读
步进电机使用过程中的异常处理

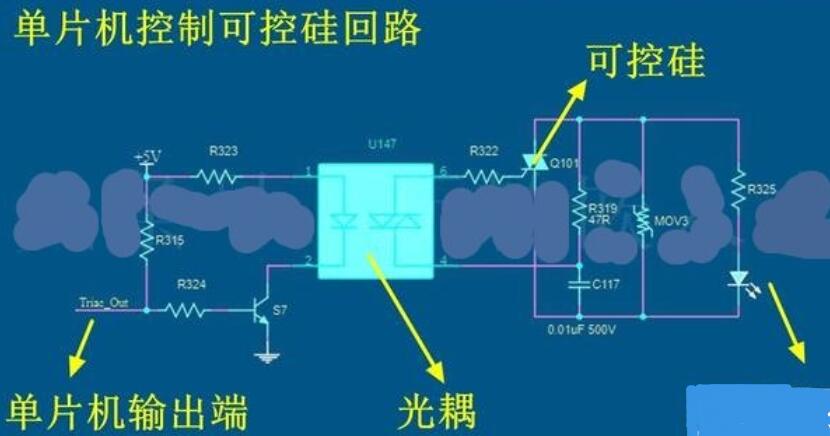

可控硅控制交流负载回路的通断

控制交流负载回路的通断,通常会用到继电器。继电器是机械式触点的电磁元器件,可以实现弱电控制强电的目的....
发表于 2019-12-08 10:35 1484次阅读
可控硅控制交流负载回路的通断

步进电机的相关说明

 齿轮实现高定位分辨率的另一种方法是齿轮传动。将32:1齿轮系应用于8步/转电动机的输出将产生512....
发表于 2019-12-03 16:55 1691次阅读
步进电机的相关说明

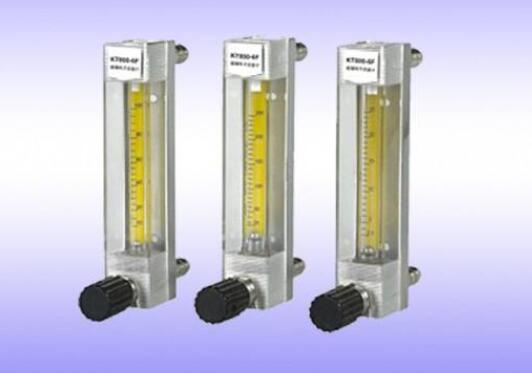

转子流量计怎么使用

转子流量计的正确使用方式如下:第一步,缓缓的打开流量计上游的阀门,直到阀门全部打开,在下游可以调节流....
发表于 2019-11-28 10:22 334次阅读
转子流量计怎么使用

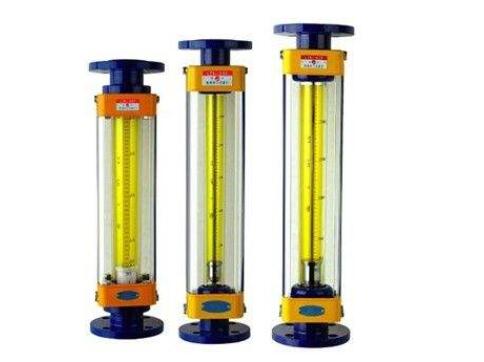

转子流量计由什么组成_转子流量计应用范围

金属管转子流量计由两个部件组成,转子流量计一件是从下向上逐渐扩大的锥形管,它有着另外的一个装置,主要....
发表于 2019-11-28 10:18 294次阅读
转子流量计由什么组成_转子流量计应用范围

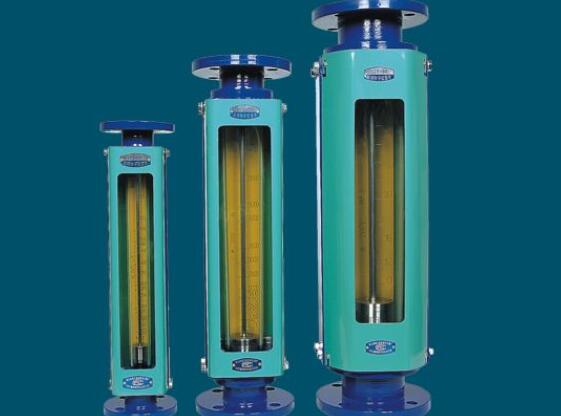

转子流量计测量原理及测量方法

转子流量计是根据节流原理测量流体流量的,但是它是改变流体的流通面积来保持转子上下的差压恒定,故又称为....
发表于 2019-11-28 10:01 465次阅读
转子流量计测量原理及测量方法

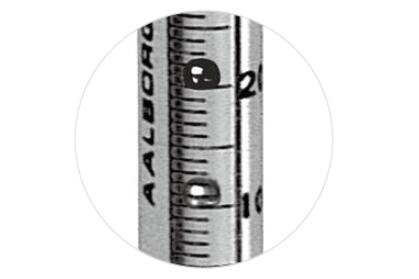

转子流量计工作原理_转子流量计怎么读数
