总线的分类和区别

2018年12月22日 11:29 次阅读

在计算机系统的硬件组成中,总线(Bus)是不可缺少的一部分,将各大基本部件按照一定的方式链接起来就构成了计算机硬件系统。就目前来讲,许多微型计算机的各大部件之间都是用总线链接起来的。

总线是一组能够为各部件提供服务的公共信息传送线路,它能够分时地发送与接收各部件的信息,是计算机系统各部件之间传输地址、数据和控制信息的公共通道,CPU通过总线实现读取指令,并实现与内存、外设之间的数据交换,在CPU、内存与外设确定的情况下,总线速度是制约计算机整体性能的关键,总线的性能对于解决系统瓶颈、提高整个微机系统的性能有着十分重要的影响。因此在微型计算机二十多年的发展过程中,总线结构也不断地发展变化。总线结构已成为微机性能的重要指标之一。

一、总线分类

1. 片内总线和片外总线

片内总线是CPU内部的寄存器、算术逻辑部件、控制部件以及总线接口部件之间的公共信息通道。

片外总线则泛指CPU与外部器件之间的公共信息通道。

我们通常所说的总线大多是指片外总线。有的资料上也把片内总线叫做内部总线或内总线(Internal Bus),把片外总线叫做外部总线或外总线(External Bus)。

2. CPU总线、系统总线和外设总线

CPU总线是从CPU引脚上引出的连接线,用来实现CPU与外围控制芯片和功能部件之间的连接。

系统总线也称为I/O通道总线,用来与存储器和扩充插槽上的各扩充板卡相连接。常见的系统总线有ISA、PCI、PCI-E等。系统总线是通过专用的逻辑电路的对CPU总线的信号在空间与时间上进行逻辑重组转换而来。

外设总线是指计算机主机与外部设备接口的总线,实际上是一种外设的接口标准。目前在微型计算机上流行的接口标准有:IDE(EIDE/ATA,SATA)、SCSIUSB和IEEE 1394四种。前两种主要用于连接硬盘、光驱等外部存储设备,后面两种可以用来连接多种外部设备。

3.地址总线、数据总线和控制总线

几乎所有的总线都要传输三类信息:数据、地址和控制/状态信号,相应地每一种总线都可认为是由数据总线、地址总线和控制总线构成。

数据总线(Data Bus,DB)用于在各个部件/设备之间传输数据信息。

地址总线(Address Bus,AB)用于在CPU(或DMA控制器)与存储器、I/O接口之间传输地址信息。

控制总线(Control Bus,CB)用于在CPU(或DMA控制器)与存储器、I/O接口之间传输控制和状态信息。

从微机体系结构来看,有两种总线结构,即单总线结构和多总线结构。在多总线结构中,又以双总线结构为主。

1. 单总线结构

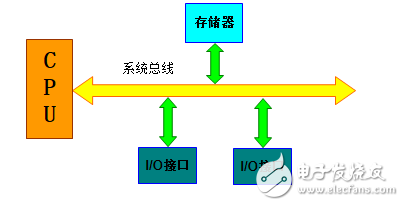

计算机的各个部件均由系统总线相连,在单总线结构中,CPU与主存之间、CPU与I/O设备之间、I/O设备与主存之间、各种设备之间都通过系统总线交换信息。单总线结构的优点是控制简单方便,扩充方便。但由于所有设备部件均挂在单一总线上,使这种结构只能分时工作,即同一时刻只能在两个设备之间传送数据,这就使系统总体数据传输的效率和速度受到限制,这是单总线结构的主要缺点。单总线结构图如下所示:

总线的分类和区别

2. 双总线结构

双总线结构又分为面向CPU的双总线结构和面向存储器的双总线结构。

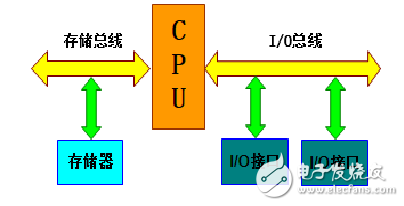

面向CPU的双总线结构如下图所示。其中一组总线是CPU与主存储器之间进行信息交换的公共通路,称为存储总线。另一组是CPU与I/O设备之间进行信息交换的公共通路,称为输入/输出总线(I/O总线)。外部设备通过连接在I/O总线上的接口电路与CPU交换信息。

总线的分类和区别

由于在CPU与主存储器之间、CPU与I/O设备之间分别设置了总线,从而提高了微机系统信息传送的速率和效率。但是由于外部设备与主存储器之间没有直接的通路,它们之间的信息交换必须通过CPU才能进行中转,从而降低了CPU的工作效率(或增加了CPU的占用率。一般来说,外设工作时要求CPU干预越少越好。CPU干预越少,这个设备的CPU占用率就越低,说明设备的智能化程度越高),这是面向CPU的双总线结构的主要缺点。

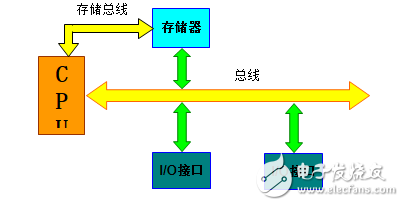

面向存储器的双总线结构保留了单总线结构的优点,即所有设备和部件均可通过总线交换信息。与单总线结构不同的是在CPU与存储器之间,又专门设置了一条高速存储总线,使CPU可以通过它直接与存储器交换信息。面向存储器的双总线结构信息传送效率较高,这是它的主要优点。但CPU与I/O接口都要访问存储器时,仍会产生冲突。这种总线结构的示意图如下。

总线的分类和区别

二、总线的性能指标

1)总线带宽BW

总线的带宽指的是单位时间内总线上可传送的数据量,即我们常说的每秒钟传送多少字节。单位是字节/秒(B/s)或兆字节/秒(MB/s)。与总线带宽密切相关的两个概念是总线宽度和总线的工作频率。

2)总线宽度W

总线的宽度指的是总线能同时传送的数据位数,即我们常说的16位、32位、64位等总线宽度的概念。在工作频率固定的条件下,总线的带宽与总线的宽度成正比。

3)总线工作频率f

总线的工作频率即总线的时钟频率,以MHz为单位。它是指用于协调总线上的各种操作的时钟信号的频率。工作频率越高则总线工作速度越快。

总线带宽、总线宽度、总线工作频率三者之间的关系就像高速公路上的车流量、车道数和车速的关系。车流量取决于车道数和车速,车道数越多、车速越快则车流量越大。同样,总线带宽取决于总线宽度和工作频率,总线宽度越宽,工作频率越高,则总线带宽越大。当然,单方面提高总线的宽度或工作频率都只能部分提高总线的带宽,并容易达到各自的极限。只有两者配合才能使总线的带宽得到更大的提升。

总线带宽的计算公式如下:

BW =(W/8)× f/每个存取周期的时钟数

【例】总线时钟频率为100MHz的32位总线,若每两个时钟周期完成一次总线存取操作,则总线带宽=32/8×100/2=200MB/s。

三、嵌入式软件层面的单总线和多总线的区别

对于嵌入式软件编程来说,由于单总线结构是将CPU、I/O和存储器都接在同一总线上,因此对内存的操作和对I/O的操作可以使用相同的指令系统,但是对于多总线结构,由于CPU和主存、CPU和I/O之间使用不同的系统总线,因此,操作内存和操作I/O使用不同的指令,即:不能用操作内存的方式去操作I/O端口。

单总线的典型代表(ARM架构的CPU),多总线的典型代表(X86架构的CPU)。
