离轴抛物镜产品简介
资料下载： Download Off-Axis Parabolic Mirrors Datasheet (PDF, 164 KB)
离轴抛物镜是光学仪器中最常见的一种非球面反射镜。它们不受球面像差的影响，它可以将将平行光束聚焦到一个点或点源上，直到无限远。
在许多光学系统中，都不需要使用完全旋转对称的孔径元件。另一方面在一些应用当中，镜子的中心位置使光路变得模糊，这将是一个灾难。在这些系统中，离轴抛物镜相比传统的反射镜具有更多的优势。
离轴抛物镜的主要应用
√ 目标模拟器
√ 准直光束
√ MTF测量系统和其他光学测试设备
√ 红外光谱系统
√ 辐射测量计
√ 光束扩束
√ 激光发散角测量系统
离轴抛物镜的主要优势
√ 缩小系统尺寸
√ 减小系统的重量
√ 楔形镜和等厚镜都可用
√ 减小系统成本
如何定义一个离轴抛物镜

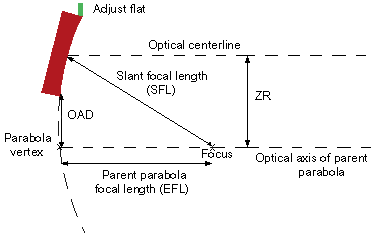

离轴抛物镜草图
离轴抛物镜草图解释
父焦距 (PFL) 是父抛物面的焦距. 它将表面的形状定义为 Z=R^2/4*PFL, 其中R是顶点的径向距离，Z是表面的弧顶高度。
偏焦距 (SFL) 是离轴抛物镜的机械中心到抛物线焦点的距离。 这个值可以根据父焦距（PFL）来计算，反之亦然。
光中心线是平行于父抛物线光轴并通过机械中心的直线。
区域半径 (ZR) 为父抛物线光轴与离轴抛物镜光中心线之间的距离。
离轴距离(OAD) 父抛物线光轴到OAP内缘的距离。 这个值可以根据区域半径计算而来，反之亦然。
调平（Adjust flat ）一般是用胶站在离轴抛物镜上。
它垂直于父抛物线光轴(也因此垂直于离轴抛物镜的中心线)，对光学系统中离轴抛物镜的调节有很大的帮助。
完全定义一个离轴抛物镜需要下面五个参数
- PFL (or SFL),
- ZR (or OAD),
- CA (clear aperture),
- SA (surface accuracy),
- and SQ (surface quality).
辅助参数有下面几个
- 良好的机械尺寸和厚度 (if not specified we state Diameter = CA+10 mm and Thickness = Diameter/8),
- 更好的材料 (if not specified we state LK-7 optical glass – Russian analogue of Pyrex),
- 图层类型 (if not specified we state protected aluminum).
我们生产离轴抛物镜的几个关键数据
- 典型的材料是LK-7耐热玻璃, CO-115M 玻璃陶瓷, BK7玻璃等
- 典型表面精度是 l/8 at 633 nm PtV, l/40 RMS. 可根据要求生产精度更高的曲面。
- 典型的涂层是铝保护，其他金属(银或金)或多层介质涂层可根据要求提供。
- 有效焦距从25mm到2000mm可选择。
- 直径可达640mm，典型值100-400mm。
这些参数都不是独立存在的，例如更长的焦距可以获得更好的表面精度，更长的区域半径表面精度差一些。
证明文件
针对每一个离轴抛物镜，我们都会提供一个质量证书包含表面质量，表面精度，测试的父焦距，区域半径以及机械尺寸。表面的干涉图，计算表面误差轮廓和涂层反射谱也会体现再质量证书上。样品干涉仪图，表面误差轮廓和涂层光谱如下所示。通光孔径8英寸，区域半径7英寸，父焦距40.

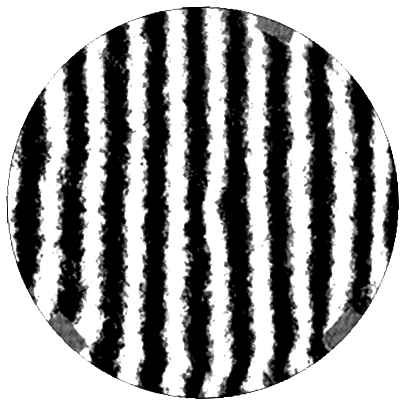

离轴抛物镜典型干涉图样

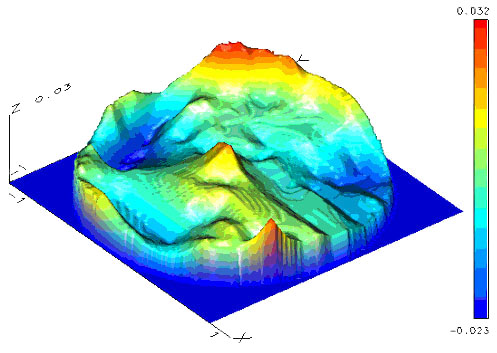

曲面误差轮廓重构
波前分析
测量形变的单位: um
波长: 0.633 μm
参考平面: 球面
减去畸形:
区域误差的形式 - 泽尔尼克多项式
规则误差参数
D = -0.000 Lx = 0.000 Ly = -0.000 C = 0.000 RMS(W) = 0.009
A = 0.013 FIA = 41.300 PV = 0.025 RMS(W-A) = 0.007 FA = 0.361
B0 = 0.007 PV = 0.011 RMS(W-Z) = 0.008 FZ = 0.137
B2 = -0.043
B4 = 0.043
C = 0.020 FIC = 5.327 PV = 0.013 RMS(W-C) = 0.008 FC = 0.074
Local errors
PV = 0.037 RMS(M) = 0.006 Characteristics of wavefront RMS MIN MAX PV STRL STRH 0.009 -0.023 0.032 0.055 0.998 0.999 |

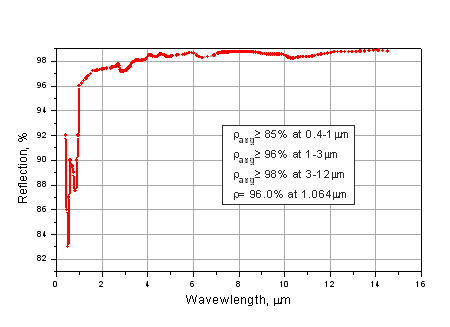

保护铝(Al + SiO2)涂层典型的反射光谱。
常规离轴抛物镜型号
| 名称 | 型号 | 尺寸（mm） | 有效焦距(mm) | 镀膜 | 单价（元） |
| 离轴抛物镜 | MY254-OAP-254-Al | 25.4 | 25.4 | 增强铝 | 1200 |
| 离轴抛物镜 | MY254-OAP-508-Al | 25.4 | 50.8 | 增强铝 | 1200 |
| 离轴抛物镜 | MY254-OAP-762-Al | 25.4 | 76.2 | 增强铝 | 1200 |
| 离轴抛物镜 | MY254-OAP-1016-Al | 25.4 | 101.6 | 增强铝 | 1200 |
| 离轴抛物镜 | MY254-OAP-254-Ag | 25.4 | 25.4 | 保护银 | 1350 |
| 离轴抛物镜 | MY254-OAP-508-Ag | 25.4 | 50.8 | 保护银 | 1350 |
| 离轴抛物镜 | MY254-OAP-762-Ag | 25.4 | 76.2 | 保护银 | 1350 |
| 离轴抛物镜 | MY254-OAP-1016-Ag | 25.4 | 101.6 | 保护银 | 1350 |
| 离轴抛物镜 | MY254-OAP-254-Au | 25.4 | 25.4 | 保护金 | 1350 |
| 离轴抛物镜 | MY254-OAP-508-Au | 25.4 | 50.8 | 保护金 | 1350 |
| 离轴抛物镜 | MY254-OAP-762-Au | 25.4 | 76.2 | 保护金 | 1350 |
| 离轴抛物镜 | MY254-OAP-1016-Au | 25.4 | 101.6 | 保护金 | 1350 |
| 离轴抛物镜 | MY508-OAP-508-Al | 50.8 | 50.8 | 增强铝 | 2200 |
| 离轴抛物镜 | MY508-OAP-762-Al | 50.8 | 76.2 | 增强铝 | 2200 |
| 离轴抛物镜 | MY508-OAP-1016-Al | 50.8 | 101.6 | 增强铝 | 2200 |
| 离轴抛物镜 | MY508-OAP-1524-Al | 50.8 | 152.4 | 增强铝 | 2200 |
| 离轴抛物镜 | MY508-OAP-508-Ag | 50.8 | 50.8 | 保护银 | 2200 |
| 离轴抛物镜 | MY508-OAP-762-Ag | 50.8 | 76.2 | 保护银 | 2200 |
| 离轴抛物镜 | MY508-OAP-1016-Ag | 50.8 | 101.6 | 保护银 | 2200 |
| 离轴抛物镜 | MY508-OAP-1524-Ag | 50.8 | 152.4 | 保护银 | 2200 |
| 离轴抛物镜 | MY508-OAP-508-Au | 50.8 | 50.8 | 保护金 | 2300 |
| 离轴抛物镜 | MY508-OAP-762-Au | 50.8 | 76.2 | 保护金 | 2300 |
| 离轴抛物镜 | MY508-OAP-1016-Au | 50.8 | 101.6 | 保护金 | 2300 |
| 离轴抛物镜 | MY508-OAP-1524-Au | 50.8 | 152.4 | 保护金 | 2300 |
