用于高温测定的ZnSe硒化锌光学元件
高温测定法是一种从远处测量温度的方法。它基于测量物体的热辐射流量。峰值流动波长可以通过等式λmax= 3000 / T（μm）确定，其中T是以开尔文度量测量的物体温度。对于人体，辐射峰值约为10μm，对于篝火约为3μm，对于焊接电弧 -1μm，对于太阳 -0.55μm。对于大多数物体，主要热能在近红外区域和中红外区域辐射。这就是为什么大多数高温计都配备了由红外透明材料制成的光学元件，如硅、锗和硒化锌。光学仪器的透明区域越宽，仪器越普遍适用，测量结果越准确。硒化锌，透明度在0.55和18μm之间，不可否认优于硅和锗。下图显示了上述所有材料的透明区域。

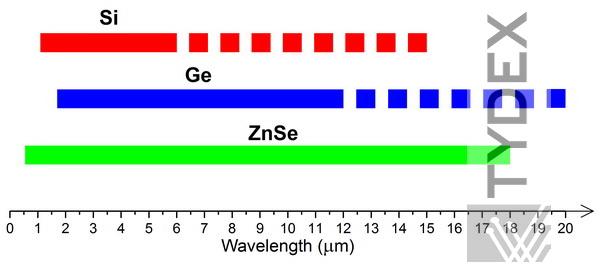

图1. Si，Ge和ZnSe的透明区域。
有关CVD-ZnSe光学特性的更多详细信息，请参阅CVD-ZnSe材料部分。
硒化锌在可见光区域的光学透明度使其具有额外的优点，即，能够用红色激光“通过眼睛”调节光学系统。
ZnSe折射率的相对低色散和高温测量中的聚焦质量的低重要性通常允许忽略色差。
硒化锌对温度变化的敏感性比锗低得多。例如，锗在100℃时变得完全不透明，硒化锌在该温度下不会表现出明显的吸收。
同样的优点硒化锌硒化物是高功率激光光学系统的最佳选择。
与许多IR材料（如AMTIR和盐）相比，ZnSe具有足够的物理和化学耐久性，可以制造相对较薄的部件，对操作环境几乎没有任何限制（强酸除外）。
我们生产各种用于高温测定的CVD-ZnSe光学元件：窗片、透镜、分束器等。应用各种防反射涂层，可以在宽范围内实现高光学透明度，这对高温测定非常重要。
其他涂层（抗反射，分束或高反射）也是可行的。
原材料经过进货检验，以确保零件的高品质。还记录涂覆的光学元件的透射光谱。具有AR涂层的硒化锌窗的典型透射光谱如图2所示。
图2 CVD-ZnSe窗口的透射光谱，直径。120x10 mm，双面防反射涂层，适用于3-12μm范围。
