ZnSe硒化锌晶体
通常硒化锌材料是一种黄色透明的多晶材料, 结晶颗粒大小约为70μm, 透光范围0.5-15μm。由化学气相沉积(CVD)方法合成的基本不存在杂质吸收, 散射损失极低。由于对10.6μm波长光的吸收很小, 因此成为制作高功率CO2激光器系统中光学器件的优秀材料选择。 此外在其整个透光波段内, 也是在不同光学系统中所普遍使用的材料。
硒化锌材料对热冲击具有很高的承受能力, 使它成为高功率CO2激光器系统中的优秀光学材料。硬度只是多光谱级ZnS的2/3, 材质较软易产生划痕, 而且材料折射率较大, 所以需要在其表面镀制高硬度减反射膜来加以保护并获得较高的透过率。在其常用光谱范围内, 散射很低。在用做高功率激光器件时, 需要严格控制材料的体吸收和内部结构缺陷, 并采用最小破坏程度的抛光技术和最高光学质量的镀膜工艺。广泛应用于激光,医学，天文学和红外夜视等领域中。
ZnSe硒化锌也可生成单晶材料，可应用于IR电光调制器等。
ZnSe硒化锌是红外光学、衬底、闪烁体和电光调制器等的材料优秀选择。
基本参数
结构：
立方（锌矿） 密度
5.264 g/ cm3 硬度
105 kg/ mm2 弯曲强度（4pt弯曲）
7500 psi 杨氏模数
10.2 Mpsi 泊松比
0.28 热膨胀系数
7.1×10-6 / K 比热
0.339 J/（kg·℃） 导热系数
0.16 W / cmK Eg，295 K.
2.67 eV 介电常数
8.976 最大透射率（λ=2.5-15μm）
≥70.5％ 吸收系数（λ=10.6μm）
（1-2）×10-3 cm-1（包括2个表面） 损伤阈值（λ=10.6μm）
≥100kWt/ cm2 热光系数（dn / dT）
6.1（λ=10.6μm） 折射率（λ=10.6μm）
2.4 电光系数r41（λ=10.6μm）
2.2×10-12 m / V. γ-辐射耐受剂量
> 106 J / kg
|

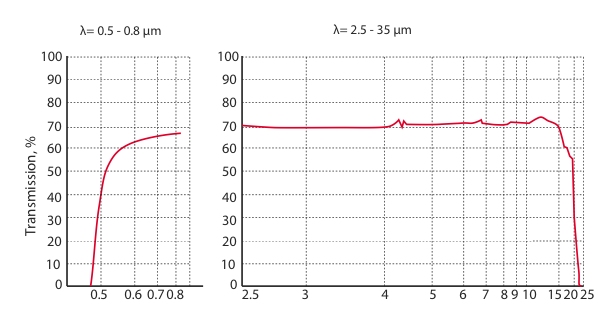

ZnSe透射率 |
产品类型
ZnSe晶体棒、晶圆、窗片和镜片等 |
直径/宽度
1-50 mm 厚度/长度
0.1-150 mm 径向
(110), (111),(100) 表面质量
As-grown, as-cut, 80/50, 60/40, 40/20 per MIL-0-13830 |
纯度
99.99%, 99.999% 粒度
0.01- 10 mm |
更多晶体相关产品
>> 碲化锌晶体 ZnTe晶体
>> 铌酸锂晶体 LiNbO3晶体
>> 硒化锌晶体 ZnSe晶体
>> 硒化镓晶体 GaSe晶体
>> 硫化锌晶体 ZnS晶体
>> 磷化镓晶体 GaP晶体
>> 有机晶体 DAST晶体
>> 有机晶体 DSTMS晶体
>> 有机晶体 OH1晶体
