KDP晶体DKDP晶体ADP晶体磷酸二氢钾
二氢磷酸钾 KDP晶体（KH2PO4）、DKDP晶体或D * KDP（KD2PO4）和ADP晶体（NH4H2PO4）广泛用作Nd:YAG和Nd:YLF激光器的二次、三次和四次谐波发生器。该晶体也被广泛用于电光应用，如Nd:YAG、Nd:YLF、钛:蓝宝石 Ti:Sapphire和翠绿宝石 Alexandrite激光器Q开关，以及用于普克尔盒和声-光应用。常用的电光晶体是DKDP，氘化 率超过98％。
这些晶体通过水溶液法生长，并且可以长到非常大的尺寸，可用作低成本和大尺寸的非线性元件。
对于1064nm 的Nd:YAG激光器的倍频（SHG）和 三倍频（THG），I型和II型相位匹配都可用于KDP和DKDP。对于Nd:YAG 激光器的四倍频（4HG，266 nm），通常建议使用KDP晶体。
KDP磷酸二氢钾晶体（KH2 PO4）是一种水溶性晶体，因其非线性光学特性而闻名。KDP晶体用于生产各种脉冲激光器中的电光元件（普克尔盒）、波片、变频器（用于自相关仪和互相关仪的二次、三次和四次谐波发生，参量发生器和放大器等）
DKDP晶体可以提供> 94％，> 96％和> 98％的氘化水平。
我们可根据客户的要求提供未抛光或者抛光的高品质KDP、ADP和DKDP晶体。形状可谓棒状、方形或其他形状。
参数规格：
KDP | DKDP | ADP | |
透明度范围，μm | 0.174 - 1.57 | 0.2 - 2.1 | 0.18 - 1.53 |
对称类 | 42m | 42m | 42m |
晶格参数，Å | A = B = 7.453; C = 6.975 | A = B = 7.469; C = 6.976 | A = B = 7.499; C = 7.549 |
密度，g / cm 3 | 2.338 | 2.355 | 1.803 |
莫氏硬度 | 2.5 | 2.5 | 2.0 |
折射率 407.8 nm： | no = 1.52301; ne = 1.47898 | no = 1.5185; ne = 1.4772 | no = 1.53925; ne = 1.49123 |
在632.8nm | no = 1.50737; ne = 1.46685 | no = 1.5044; ne = 1.4656（在623.4 nm处） | no = 1.52195; ne = 1.47727 |
在1064nm | no = 1.4938; ne = 1.4599 | no = 1.4948; ne = 1.4554 | no = 1.5071; ne = 1.4685 |
非线性系数为1.064μm，pm / V. | d 36 = 0.39 | d 36 = 0.37 | d 36 = 0.47 |
光损伤阈值，MW / cm 2 | 300 - 600（1064 nm，20 ns） | > 100（1064 nm，20 ns） | 500（1064 nm，60 ns） |

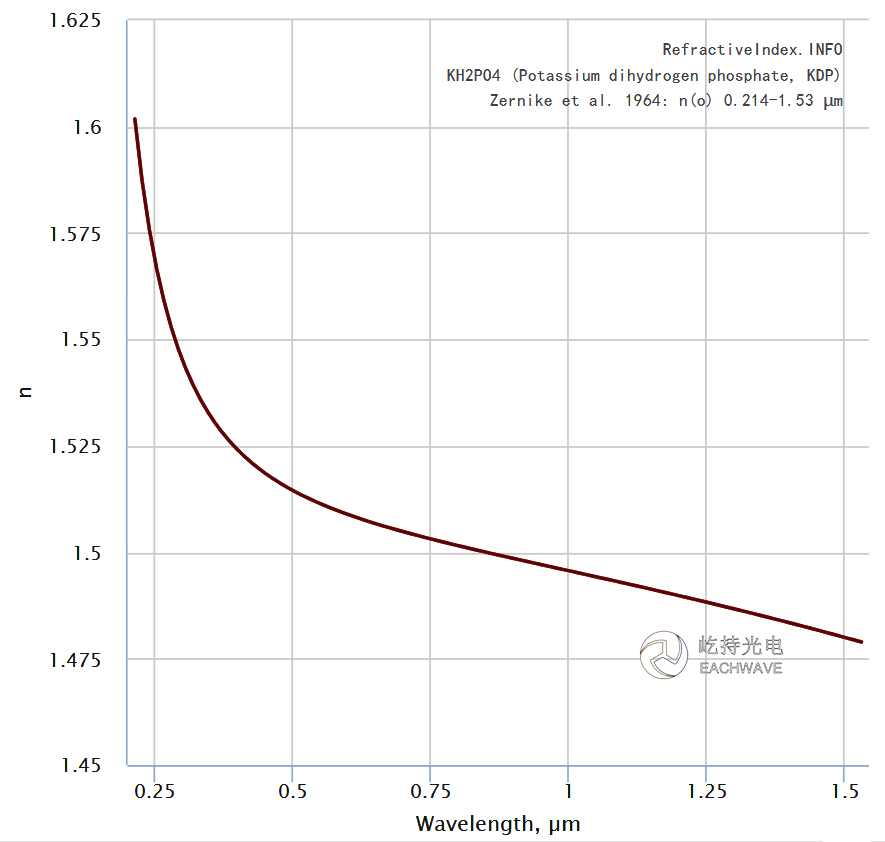

常温下KDP波长折射率曲线
选型：
材料 | KDP/DKDP/ADP |
应用 | For example: SHG@1064; SFG@800+267->200; DFG@780-842->10600; OPO@355->460÷560+960÷1150; etc. |
Type & angles: | Type =I/ II？ Angles：Theta=？° , phi=？° |
镀膜 | For example: p-coating, ARC s1/s2 1064 R<0.25%; ARC s1/s2 1064 R<0.25%+532<0.5%; BBAR s1/s2 1064 R<1%+3÷10<5% etc. |
尺寸 |
|
抛光面 |
|
更多晶体相关产品:
>> 碲化锌晶体 ZnTe晶体
>> 铌酸锂晶体 LiNbO3晶体
>> 硒化锌晶体 ZnSe晶体
>> 硒化镓晶体 GaSe晶体
>> 硫化锌晶体 ZnS晶体
>> 磷化镓晶体 GaP晶体
>> 有机晶体 DAST晶体
>> 有机晶体 DSTMS晶体
>> 有机晶体 OH1晶体
上海屹持光电技术有限公司
