用于超快激光器的钛蓝宝石晶体HEM® Ti:Sapphire Crystals
用于超快激光器的钛蓝宝石晶体HEM与国际高强度激光专家社区合作，开发了目前HEM Ti:Sapphire 钛蓝宝石超快激光光学器件。能够提供 200 mm 和 220 mm HEM Ti：Sapphire 激光光学器件，以支持当今的高强度激光设施。
详细介绍
用于超快激光器的钛蓝宝石晶体HEM ® Ti:Sapphire
HEM Ti:Sapphire 钛蓝宝石激光光学元件以其高品质而闻名，用于世界顶级超快激光实验室
Crystal Systems专有的HEM技术可产生直径达220 mm的晶体尺寸的优质晶体结构。由HEM Ti:Sapphire 钛蓝宝石晶体制成的超快激光光学元件的波前值为1/10或更高，FOM值高达1000。
低损伤HEM Ti:Sapphire 钛蓝宝石激光材料在Crystal Systems的光学制造设施中加工，具有极其紧密的几何形状和晶体对准。晶体质量和光学制造工艺的各个方面都通过专业测试和测量设备进行验证。我们提供有关HEM Ti:Sapphire 钛蓝宝石激光光学器件的激光、光学和机械属性的详细质量报告。
Crystal Systems与国际高强度激光专家社区合作，开发了目前HEM Ti:Sapphire 钛蓝宝石超快激光光学器件。能够提供 200 mm 和 220 mm HEM Ti：Sapphire 激光光学器件，以支持当今的高强度激光设施。
用于超快激光器的钛蓝宝石晶体HEM ® Ti:Sapphire特性：
直径 220 mm
出色的均匀性
热性能
高效指标
无散射
高激光损伤阈值
提供大尺寸和高掺杂材料
532 nm 的 Alpha 值 0.5-8.0/cm
属性

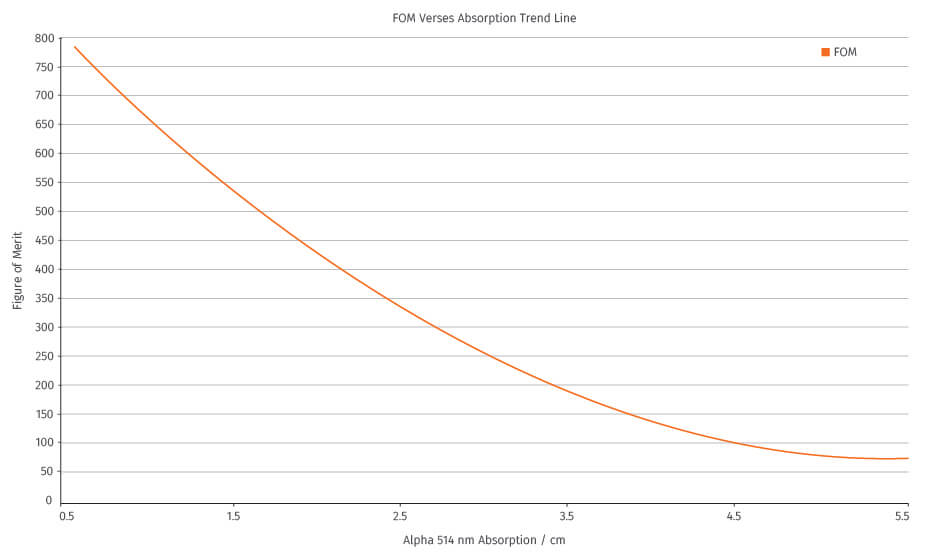

FOM（品质因数）与吸收 – HEM® 工艺旨在最大限度地提高 532 nm 处的吸收，并减少 800 nm 处的寄生吸收，从而提供业内最高的 FOM 值。每个晶体系统HEM® Ti：蓝宝石晶体都经过实际FOM值测试，这些值是业内最高的（高达1000）。
HEM Ti：Sapphire 的可调范围 – HEM® Ti：sapphire 具有从 650 nm 到 1200 nm 的宽可调范围，峰值强度约为 800 nm。材料的宽带宽允许短脉冲和高重复率。我们的 Ti：Sapphire 激光光学器件提供一系列钛掺杂浓度（0.5 至 8.0 @ alpha 532 nm），允许调整整体路径长度设计，以满足您的总低功耗单次吸收 （LPSP）。

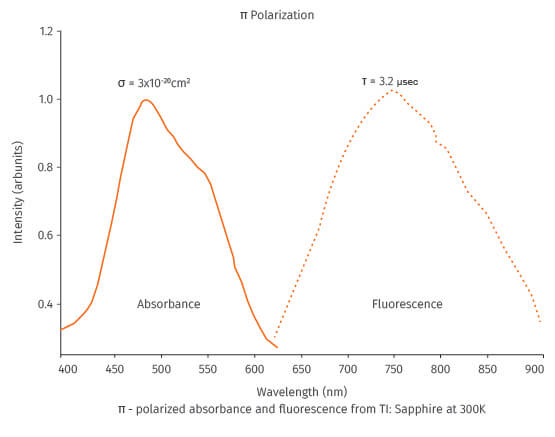

吸收/荧光 – Ti:Sapphire 钛蓝宝石激光器通常使用π偏振操作。该图表显示了HEM® Ti：Sapphire在π偏振中的吸收和荧光带。

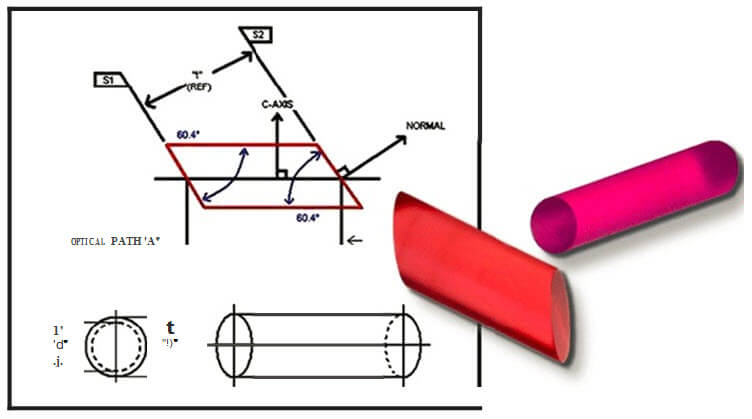

布鲁斯特角激光晶体 – 我们大多数较小的晶体都用布鲁斯特角（Brewster’s Angle ）端抛光，以最大限度地减少反射损失。布鲁斯特角基于材料的折射率。Ti：Sapphire 的折射率为 ~1.76，从而产生 ~60.4° 的布鲁斯特角。我们的C轴旋转精度受到严格控制，以避免激光调制。
先进的激光抛光和高损伤涂层 – Crystal Systems将先进的抛光技术应用于其高功率激光光学器件，以产生埃级粗糙度和低次表面损伤。我们进行测试以确保高且可重复的激光损伤阈值。

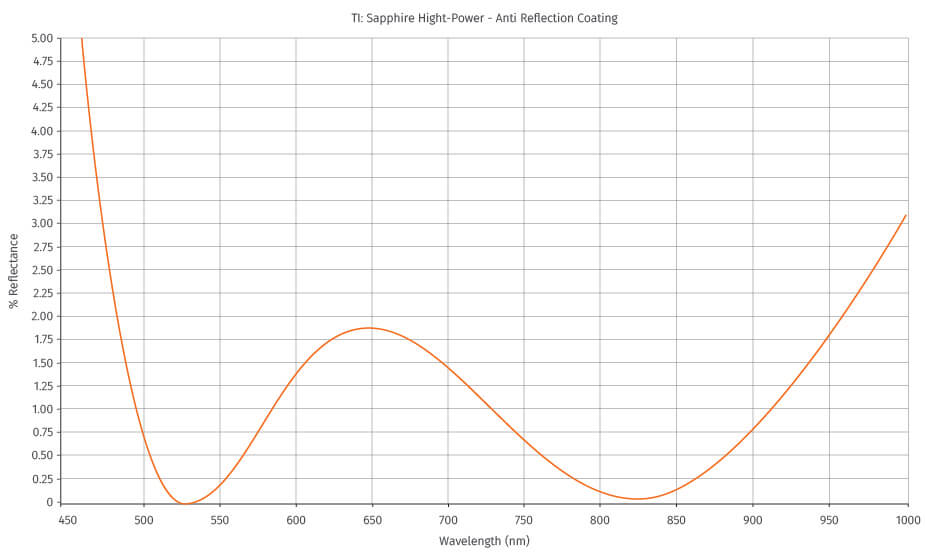

防反射镀膜 – 晶体系统为多通放大器晶体提供先进的增透镀膜。我们的涂层设计用于在泵浦和激光波长下提供最大效率。AR涂层在现场成功运行，具有始终如一的高激光损伤阈值结果，使激光操作员能够准确地计算泵浦功率，从而以较低的损坏风险大化功率输出。
特征：
高品质HEM Ti:Sapphire 钛蓝宝石激光晶体以的晶体结构和正确的3+价电子态开始。我们通过多阶段、严格的检测流程，使用先进的测试和测量设备，确保这些要求。我们测试棒材的吸收值、均匀性、光散射、FOM、平坦度和透射波锋。每个HEMTi：蓝宝石激光棒都使用先进的设备和专业的激光技术人员进行检查和验证。对质量和精度的全力关注保证了我们的激光晶体尺寸、表面和晶体结构为您的激光平台的高功率水平和出色的光束分布奠定了基础。® ®
应用：
HEM Ti:Sapphire 钛蓝宝石的宽发射范围（650 nm 至 1200 nm）、高功率密度泵浦能力以及出色的热性能使当今的高强度激光平台成为可能。这些设施正在创造下一代基于激光的应用，如质子治疗、加速器物理、核物理、远场物理、红外光谱和材料表征。Crystal Systems与客户密切合作，开发新的晶体设计，以便超快激光社区能够继续提高其产品的可靠性和性能。®
HEM Ti:Sapphire 钛蓝宝石AR涂层的激光损伤阈值测试
以下测试结果来自Crystal Systems对HEMTi：Sapphire Amplifier Crystals上使用的AR涂层进行的定期测试之一。这些结果代表了我们的涂层可以预期的损伤阈值。®
测试样品：
测试类型：激光损伤阈值
基板材料：HEM Ti：蓝宝石
试样尺寸：直径 1"
涂层类型：AR
测试条件:
测试波长： 532 nm
入射角：0º
脉冲重复频率：10 Hz
极化：线性
测试光束轮廓：透射电镜脉冲宽度（FWHM）：10 ns 轴向模式：多S
凹坑直径： 570 μm
site数： 80
测试方法：激光损伤频率
曝光持续时间：200shots/site
测试结果:
损伤定义：等离子体，增加的He-Ne散射，使用100X Nomarski明场显微镜观察到的可见损伤。
结果描述：部分以13.00 Jcm-2照射，10个点未损坏
激光伤害阈值：在 14.16 Jcm-2 峰值通量下计算
测试由Spica Technologies Inc.公司提供。
产品规格：

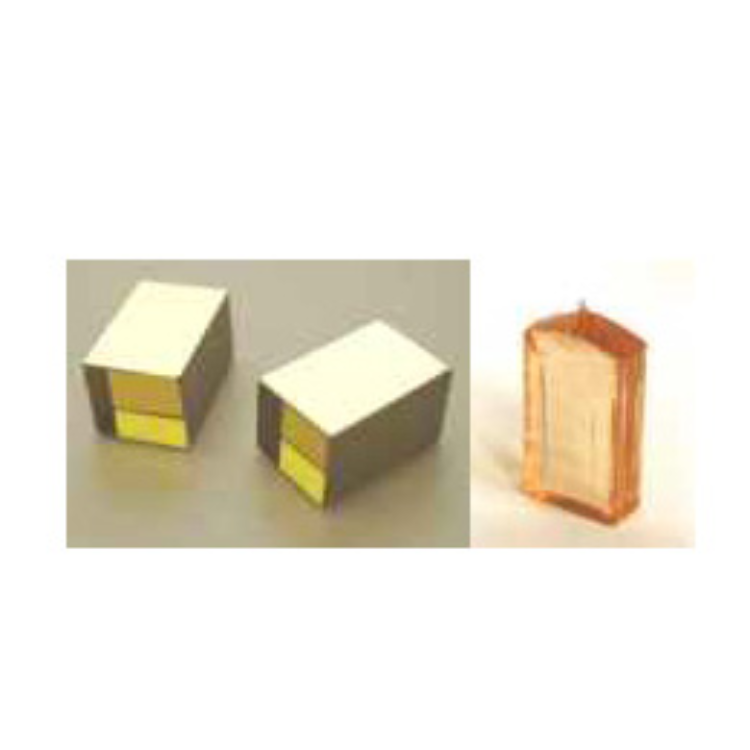

1、布鲁斯特切割HEM Ti:Sapphire 钛蓝宝石晶体，用于放大器和超快激光器
特性：
| 等级 | 高度均匀的结晶 HEM 生长钛：蓝宝石晶体 |
| 抛光方式 | 激光抛光（10-5 或更好的布鲁斯特角截面） |
| 蓝宝石纯度 | |
| 径向 | 90° |
| 平整度 | L/10 平面度@632nm |
| 外径面 | 精细研磨 |
| TWE | L/4 PV @632nm 可最大限度地减少空间变化并最大限度地提高光束质量 |
标准规格：
| 直径 | PL (毫米) | Alpha@532nm | LPSP@532nm | FOM |
| 3.0mm x 3.0mm | 4.8 | ~3.50cm-1 | ~81% | > 200 |
| 3.0mm x 3.0mm | 2.9 | ~7.00cm-1 | ~87% | > 100 |
| 1.5mm x 3.0mm | 5 | ~5.00cm-1 | ~92% | > 150 |
| 4.0mm x 6.0mm | 4 | ~5.50cm-1 | ~89% | > 150 |
| 2.0mm x 4.0mm | 23 | ~1.05cm-1 | ~91% | > 400 |
| 4.0mm x 4.0mm | 20 | ~1.40cm-1 | ~94% | > 375 |
| 5.0mm ø | 5 | ~5.00cm-1 | ~92% | > 150 |
| 5.0mm ø | 20 | ~1.40cm-1 | ~94% | > 375 |
| 6.2mm ø | 20 | ~1.30cm-1 | ~93% | > 400 |
| 6.3mm ø | 25.4 | ~1.00cm-1 | ~92% | > 400 |
2、平面/平面镀膜HEM Ti:Sapphire 钛蓝宝石晶体，用于放大器
性能：
| 等级 | HEM生长，具有高度均匀的晶体结构 |
| 抛光类型 | 低伤害超级抛光面，（Ra < 2 Å RMS） |
| 径向 | 90° |
| 取向 | （(1120) A-axis, ± 1° |
| 直径公差 | ± 0.1 mm |
| 平整度 | L/10 平整度@632nm |
| 外径表面 | 精细研磨 |
| TWE | L/4 P-V @632nm，可最大限度地减少空间变化并最大限度地提高光束质量 |
| 镀膜 | 高损伤阈值增材膜 |
| AR镀膜反射 | TBD |
| 激光损伤阈值测试 | TBD |
标准规格：
| 直径 | PL（mm） | LPSP @532nm |
| 6mm ø | 15 | ~92% |
| 8mm ø | 15 | ~92% |
| 10mm ø | 15 | ~92% |
| 15mm ø | 15 | ~92% |
| 16mm ø | 20 | ~92% |
| 16x 16mm2 | 20 | ~92% |
| 20mm ø | 20 | ~92% |
| 25mm ø | 20 | ~92% |
| 30mm ø | 20 | ~92% |
| 40mm ø | 25 | ~92% |
