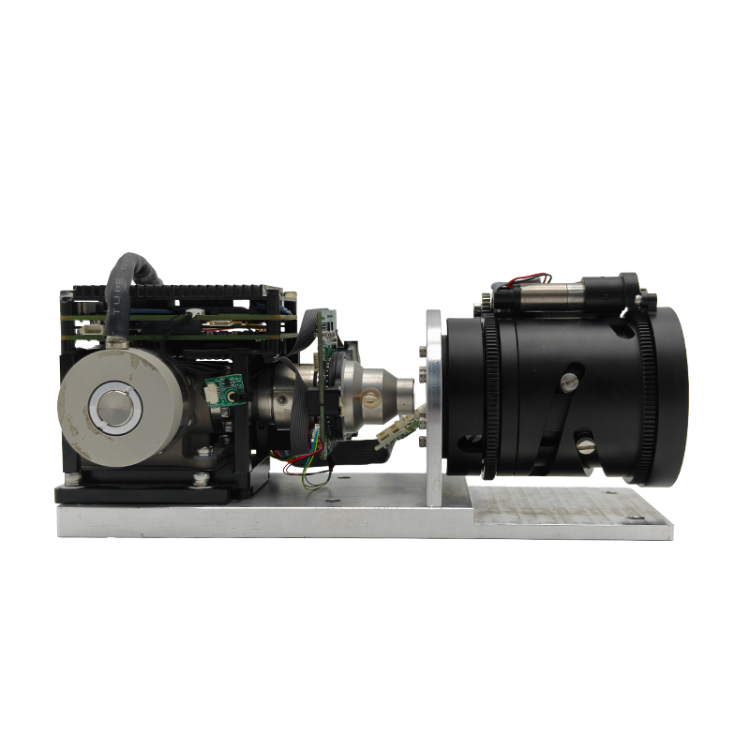

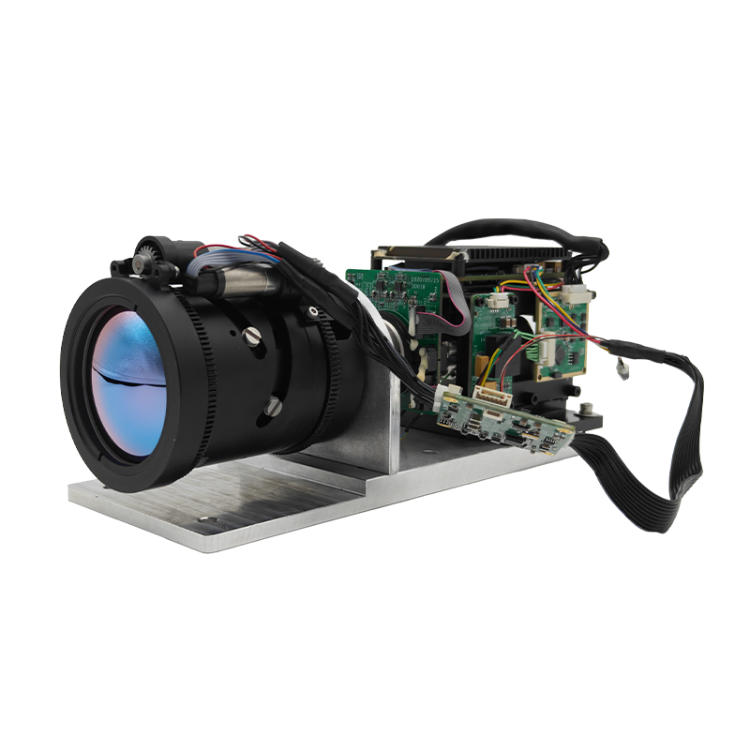

MCT中波红外机芯

型号: MWIR1503MCL
品牌: AttosTek(阿秒科技)

--- 产品参数 ---

  • 探测器类型 MCT
  • 分辨率 640×512
  • 像素尺寸 15μm×15μm
  • 响应波段 3.7μm~4.8μm

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供先进且全面的相机和镜头组合,旨在帮助客户“SEE EVERYTHING YOU NEED”,为合作伙伴带来竞争优势。

产品介绍

这款制冷型中波红外机芯搭载高性能 MCT 探测器,具备 640×512 分辨率与 15 μm 像元间距,可呈现清晰的热图像。在 20°C 环境下的快速制冷时间 ≤8 分钟,60°C 环境下 ≤12 分钟,即使环境温度较高也能迅速进入工作状态。死像素率 ≤0.5%,确保优异的图像均匀性与可靠性。

相机规格

探测器类型

MCT

分辨率

640×512

F数

4

像素尺寸

15μm×15μm

响应波段

3.7μm~4.8μm

冷屏间距

20.0±0.2

制冷机类型

线性斯特林制冷机

制冷时间

≤8min@20°C,≤12min@60°C

使用寿命

≥15000h(制冷机相关器件寿命)

NETD

≤20 mk

死点

≤0.5%

帧频

默认 50Hz,用户可选择范围

电气接口

Camera Link视频;RS422/RS232通信;BT656电源

稳定功耗

≤ 16W @ 20°C

峰值功耗

≤ 24W @ 20°C

最大功耗

≤ 32W

电源

直流12-32V

视频输出

PAL(分辨率720×576,有效640×512)
BT656(逐行或隔行,默认隔行)
Camera Link(14bit Base 模式)

可扩展视频

网络,SDI

常见功能

自动/手动 AGC,两点矫正,快门矫正,场景矫正,放大,图像冻结,极性与伪彩,DDE,坏点矫正,外同步,图像翻转

工作温度

-40°C ~ +70°C

储存温度

-50°C~+70°C

振动

5Hz ~28Hz,0.0036 g2/Hz~0.08g2/Hz
28Hz ~250Hz,0.08g2/Hz
250Hz~2000Hz,0.08g2/Hz~0.0012g2/Hz
3 轴向 x,y,z,每轴 1 小时

冲击

半正弦,50g,6ms(3 轴向,每个轴向冲击 3 次),
半正弦,40g,18ms(3 轴向,每个轴向冲击 3 次),
半正弦,25g,6ms(3 轴向,每个轴向冲击 3 次)

尺寸

L148毫米×W75毫米×H98毫米

重量

≤1150克

产品应用案例

AttosTek 的中波红外热成像机芯专为严苛的国防与工业应用而设计。它们广泛部署于远距离监控系统、增强型飞行视景系统以及多传感器载荷中。关键应用场景包括单兵夜视解决方案、热成像瞄准镜、武器识别、空域监测及红外特征识别。凭借可靠的 MCT 探测器技术与高效的线性斯特林制冷技术,MWIR1503MCL 能够全天候为关键任务提供重要的热情报。

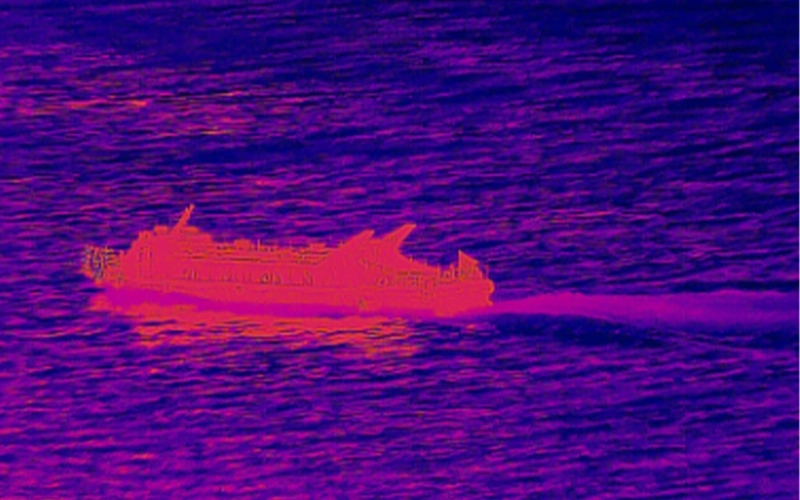

海上夜视监测

气体检测
