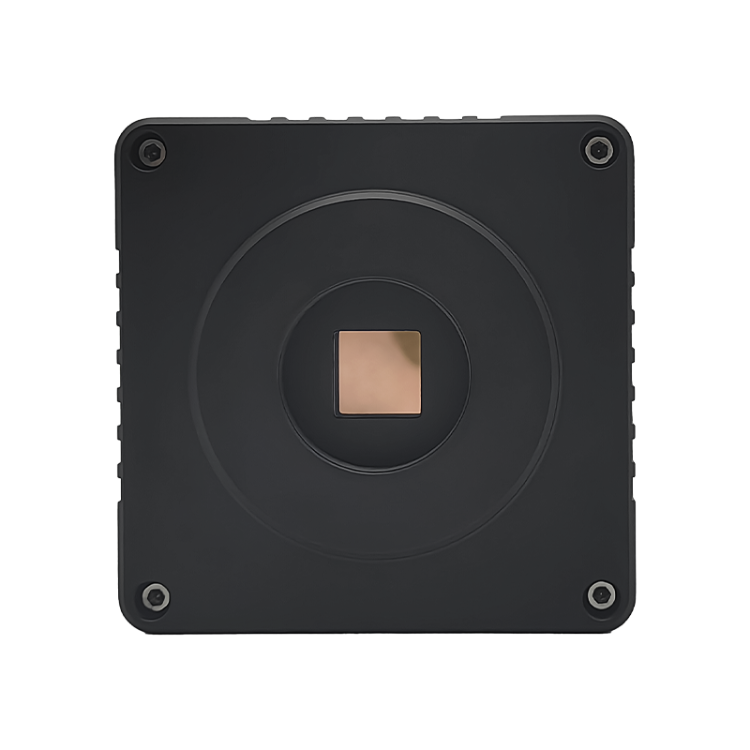

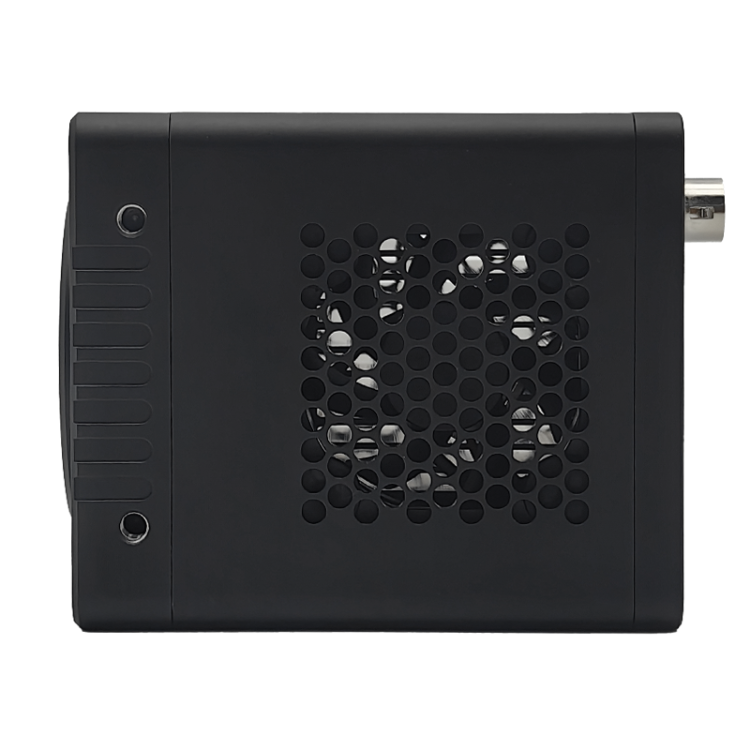

CQD胶体量子点短波红外相机

型号: SWIR1503QU1/SWIR1503QU2
品牌: AttosTek(阿秒科技)

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供先进且全面的相机和镜头组合,旨在帮助客户“SEE EVERYTHING YOU NEED”,为合作伙伴带来竞争优势。

产品介绍

SWIR1503Q 系列制冷型短波红外相机搭载 CQD CMOS 传感器,具备卓越的成像性能。该系列相机拥有 0.33 MP 分辨率与 15 µm 像元尺寸,结合 TEC 制冷设计,实现了高灵敏度与低噪声性能,确保成像清晰、稳定且高质量,广泛应用于科研、医学成像、半导体检测等创新领域。

相机通用规格

通用规格

传感器类型

CQD CMOS

像元尺寸

15µm x 15µm

靶面尺寸

3/4″

硬件图像缓存

512MB

峰值量子效率

40%

曝光时间范围

16µs~5s

快门模式

全局快门

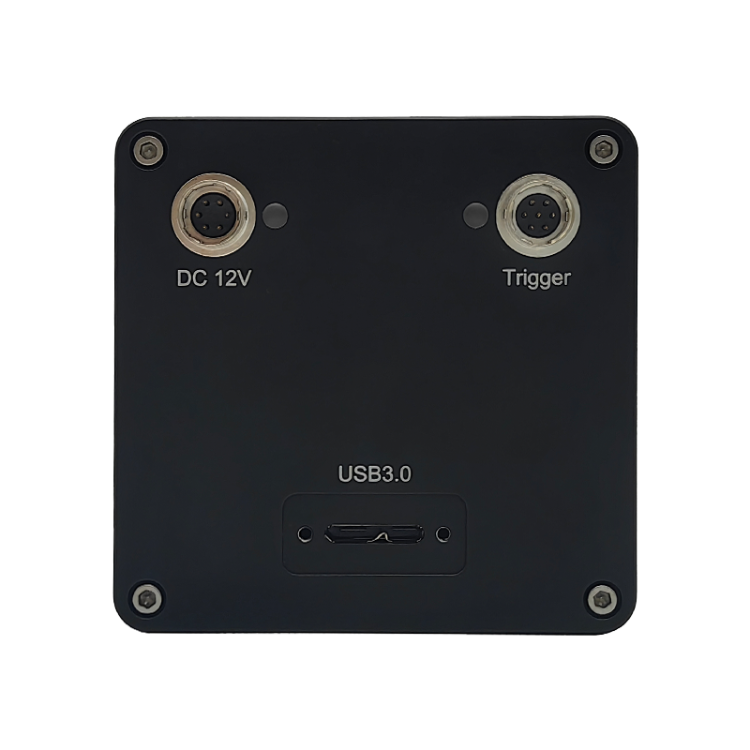

数据接口

USB3.0

数字 IO

1 路光耦隔离输入,1 路光耦隔离输出

数据格式

12 bit / 14 bit

制冷温度

-20°C(环境温度20℃)

光学接口

C 接口

滤光窗片

400-1800nm (标配); 1030-1800nm (选配)

CRA

2.35°

供电方式

DC12V 3A供电

功耗

8.4W(TEC OFF)/ <16W(TEC ON)

尺寸

68mm×68mm×90.3mm

重量

485g

软件

AttosView/完整的SDK开发包

操作系统

Win32/WinRT/Linux/macOS/Android

温度

工作温度-30~60℃,储藏温度-40~85℃

湿度

工作湿度20%-80%,无冷凝 ; 存储湿度20%-80%,无冷凝

认证

CE,FCC

相机参数差异对照表

型号

SWIR1503QU1

SWIR1503QU2

光谱范围

800nm-1700nm

400nm-1700nm

帧率&分辨率

8/12/14bit:110 fps @640x512

200 fps @ 640 × 512

转换增益

45 e⁻/DN

TBD

动态范围

71.6dB

TBD

读出噪声

< 180e⁻

TBD

满井容量

690ke⁻

TBD

最大信噪比

58.4dB

TBD

量子效率图

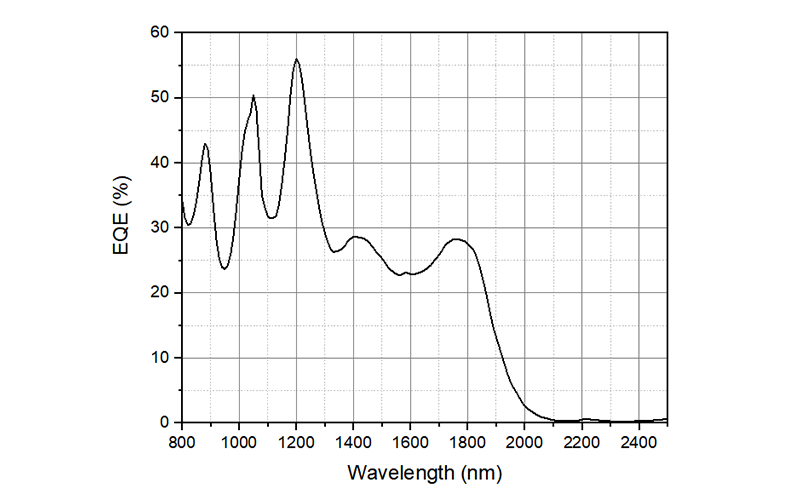

SWIR1503QU1-QE

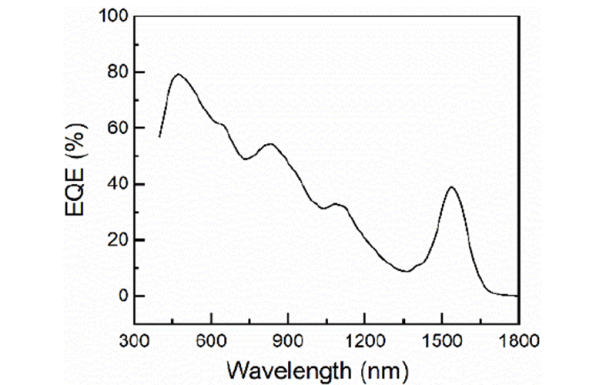

AS SWIR1503QU2- QE

产品应用案例

SWIR1503Q系列CQD短波红外相机广泛应用于机器视觉、物料分选、科学实验与工业检测。该系列相机可实现高精度的质量控制,适用于半导体缺陷检测、塑料/食品/药品分选以及印刷检测。此外,它们在复杂环境中同样表现出色,能够在雾、烟、尘等条件下拍摄清晰图像。

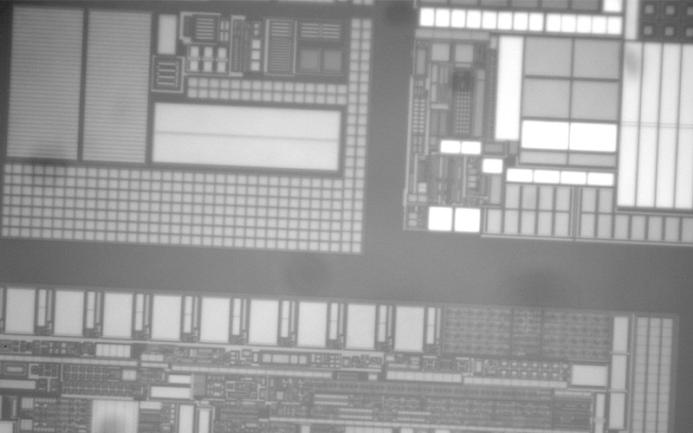

半导体晶圆检测
