短波红外线阵相机

型号: SWIR2KBCL-80K
品牌: AttosTek(阿秒科技)

--- 产品参数 ---

  • 传感器类型 InGaAs SWIR 线阵图像传感器
  • 光谱范围 900–1700 nm
  • 像元尺寸 12.5 µm × 12.5 µm

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供先进且全面的相机和镜头组合,旨在帮助客户“SEE EVERYTHING YOU NEED”,为合作伙伴带来竞争优势。

产品介绍

SWIR2KBCL-80K 是一款高速短波红外线扫描相机,光谱响应范围为 900–1700 nm,在 2048 × 1 全分辨率下帧率可达 79 kHz。该相机配备 CameraLink Full 接口与 M42 镜头接口,为工业机器视觉、半导体检测及农业分选等应用提供可靠、高通量的成像性能。

相机规格

产品型号

SWIR2KBCL-80K

传感器类型

InGaAs SWIR 线阵图像传感器

光谱范围

900–1700 nm

像元尺寸

12.5 µm × 12.5 µm

靶面尺寸

25.6 mm

帧率

79k @ 2048×1

硬件图像缓存

512 MB

峰值量子效率

70% @ 1550 nm

转换增益

6.1 e⁻/ADU (GAIN = 1)

动态范围

64.1 dB (GAIN = 1)

读出噪声

60.4 e⁻ (GAIN = 1)

满井容量

96.4 ke⁻ (GAIN = 1)

最大信噪比

49.8 dB (GAIN = 1)

曝光时间范围

1μs-1s

快门模式

全局快门

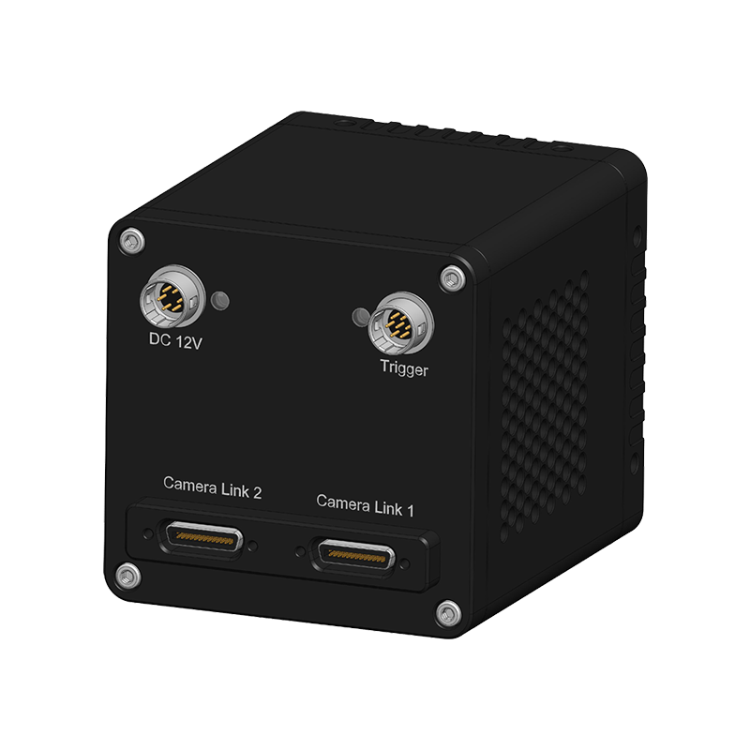

数据接口

CameraLink Full

数字 IO

1 路光耦隔离输入,1 路光耦隔离输出

数据格式

14 bit

制冷温度

-20°C(环境温度20℃)

光学接口

M42

供电方式

DC 12V 3A供电

功耗

TBD

尺寸

68 mm × 68 mm × 90.3 mm

重量

485 g

软件

AttosView/提供 SDK 开发包/基于 Delsa 采集卡的 CLView 软件

温度

工作温度 -40 ~ 70℃,储藏温度-40 ~ 70℃

湿度

工作湿度20%-80%,无冷凝 ; 存储湿度20%-80%,无冷凝

认证

CE, FCC

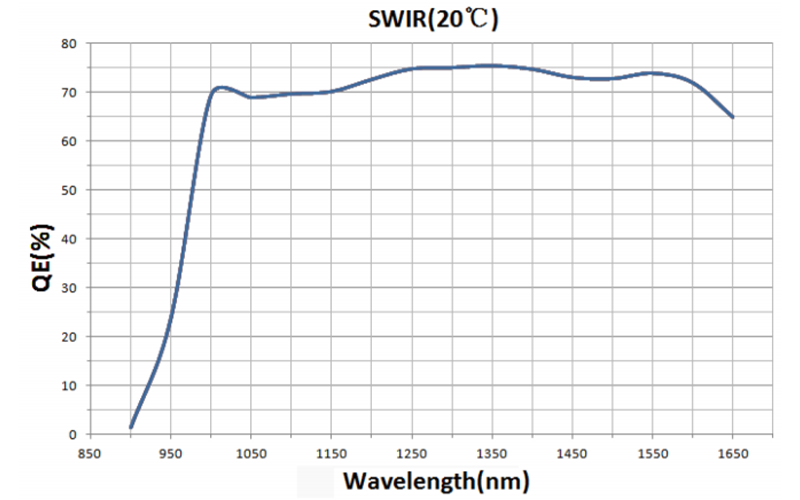

量子效率图

产品应用案例

SWIR2KBCL-80K 线扫描相机能够对连续运动的物体进行实时扫描与在线检测。该相机非常适合物料分选及工业线扫描成像,在半导体晶圆检测、太阳能电池板检查、过程中分选以及高温玻璃检测等方面表现出色。凭借 900–1700 nm 的光谱响应范围,该短波红外相机能够可靠地检测材料成分、水分含量及热异常,是严苛机器视觉环境中的多功能解决方案。
