SWIR1503A系列大像元短波红外相机

型号: SWIR1503AU/SWIR1503ACL
品牌: AttosTek(阿秒科技)

--- 产品参数 ---

  • 传感器类型 InGaAs CMOS Sensor
  • 光谱范围 400-1700nm
  • 像元尺寸 15µm×15µm

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供先进且全面的相机和镜头组合,旨在帮助客户“SEE EVERYTHING YOU NEED”,为合作伙伴带来竞争优势。

产品介绍

SWIR1503A系列相机配备InGaAs CMOS传感器,具备15 μm像素尺寸,0.33百万分辨率,确保高灵敏度和低噪点性能。支持USB3.0和CameraLink等接口,适用于高速检测、激光束监测和科学实验成像等应用。

相机通用规格

通用规格

传感器类型

InGaAs CMOS Sensor

光谱范围

400-1700nm

像元尺寸

15µm×15µm

靶面尺寸

3/4″

硬件图像缓存

512MB

峰值量子效率

70%@1700nm

转换增益

0.618 e⁻/ADU (HCG),3.559 e⁻/ADU (MCG),136.52 e⁻/ADU (LCG)

动态范围

58.97 dB (HCG),82.13 dB (MCG),488.80 dB (LCG) *1) (仅供参考)

读出噪声

58.97 e⁻ (HCG),82.13 e⁻ (MCG),488.80 e⁻ (LCG) (仅供参考)

满井容量

9.90 ke⁻ (HCG),56.62 ke⁻ (MCG),2162.54 ke⁻ (LCG) *1

最大信噪比

39.95 dB (HCG),47.55 dB (MCG),63.35 dB (LCG) (仅供参考)

暗电流

<100fA@0.1V&18℃(fA=6250e⁻/s)

曝光时间范围

16µs~5s

快门模式

全局快门

数字 IO

1 路光耦隔离输入,1 路光耦隔离输出

数据格式

12 bit/ 14 bit

制冷温度

-20°C(环境温度20℃)

光学接口

C 接口

滤光窗片

400-1800nm(标配LPF390H);1030-1800nm(选配LPF1000H)

供电方式

DC12V 3A供电

功耗

8.4W(TEC OFF)/ <16W(TEC ON)

尺寸

68mm×68mm×90.3mm

重量

485g

软件

AttosView/完整的SDK开发包

操作系统

Win32/WinRT/Linux/macOS/Android

温度

工作温度-30~60℃,储藏温度-40~85℃

湿度

工作湿度20%-80%,无冷凝 ; 存储湿度20%-80%,无冷凝

认证

CE,FCC



相机参数差异对照表

型号

SWIR1503AU

SWIR1503ACL

帧率&分辨率

8/12/14bit:724fps@640x512

12/14bit:724fps@640x512

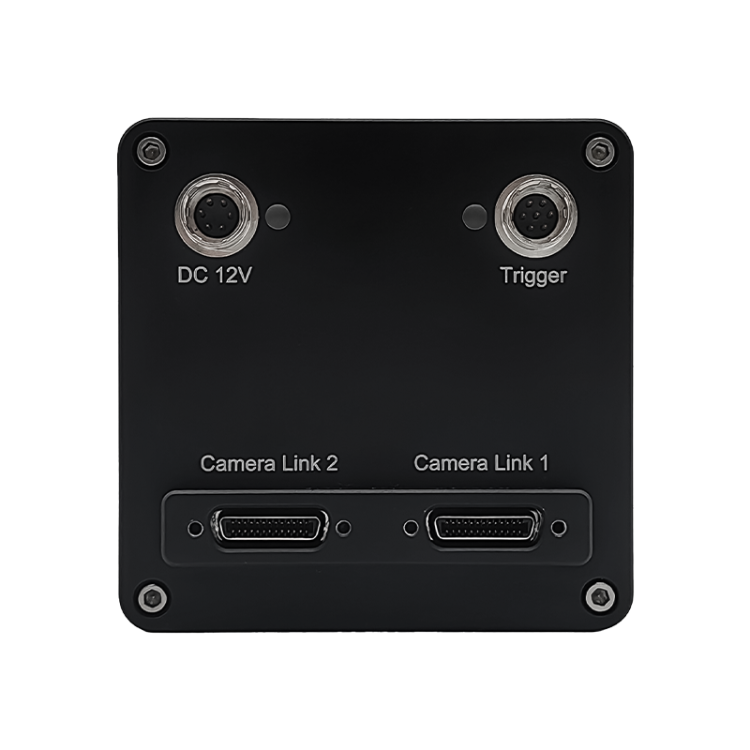

数据接口

USB3.0

CameraLink

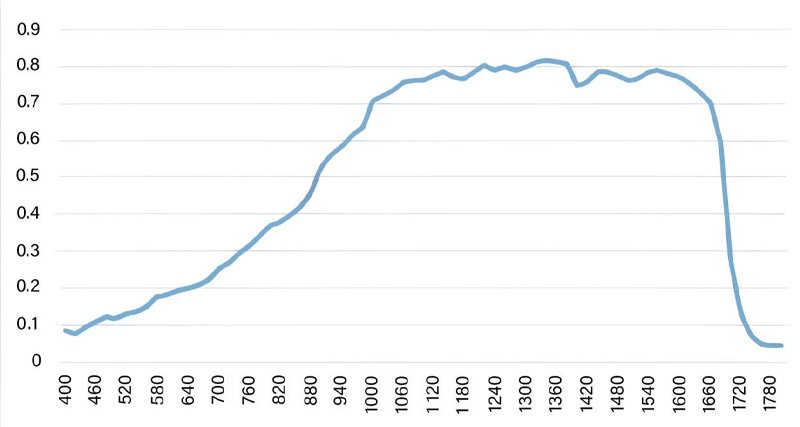

量子效率图

产品应用案例

短波红外相机广泛应用于多个领域,包括工业检验、机器视觉、材料分拣、食品检测、科学研究、医学诊断、安全监控、过程控制和运输。它们在材料分析、湿度检测、穿透雾霾/烟雾和夜间监测方面表现尤为出色。

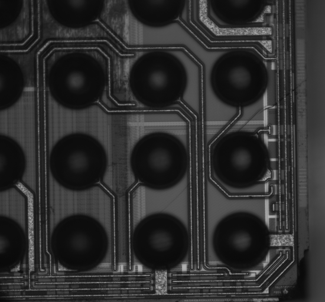

半导体检测

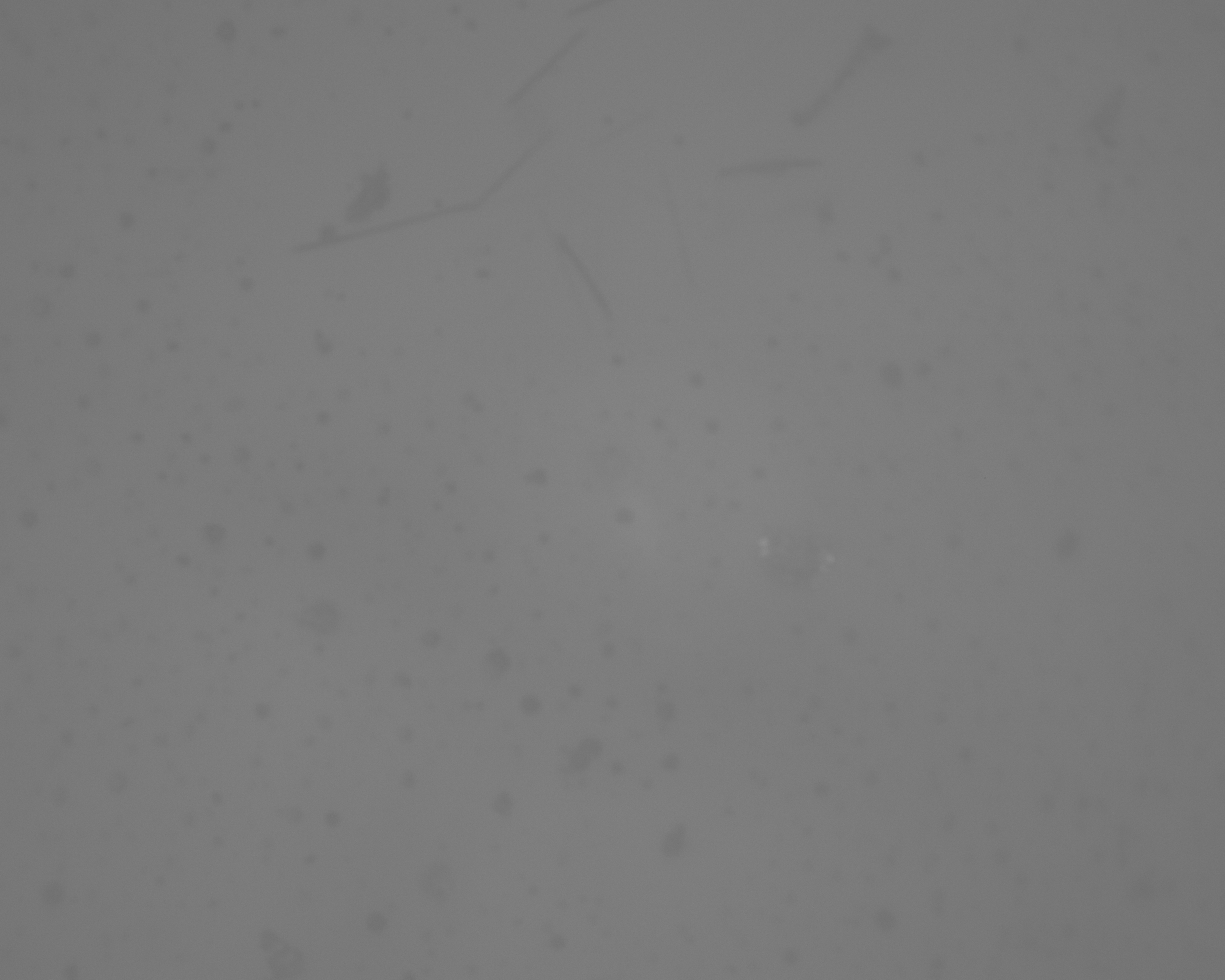

电池板
