产品简介
THz低通滤波片是用来传输并阻断短波长的THZ波的元件。这些滤波片是由封装好一些特殊材料制成。该滤波片的主要原理是基于色散，反射，散射，漫射，衍射和干涉理论。
低通太赫兹滤波器应用
- THz光谱学;
- 成像;
- THz测试设备;
- 天文，太空和航天领域;
- 材料研究;
- 传感器和探测器;
- 电光研究领域.
低通太赫兹滤波器特点
- 工作波长从IR到mm波;
- 在通光范围内透过率高;
- 在通光范围外的透过率低 (<1%);;
- 带封装.

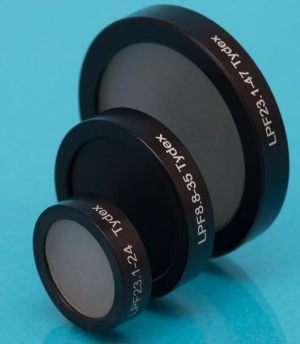

第 1 款.复合太赫兹低通滤波片
部分太赫兹低通滤波片型号规格
型号 | 外径（mm） | 通光孔径(mm) | 截止波长(um)/频率(THz) | 最大透过率(%) | 损伤阈值(W/cm2) |
LPF23.4-24 | 31 | 24 | 13 um / 23.4 THz | 92 | 7 |
LPF23.4-35 | 44 | 35 | 92 | 7 | |
LPF23.4-47 | 60 | 47 | 92 | 7 | |
LPF23.3-24 | 31 | 24 | 13 um / 23.3 THz | 94 | 7 |
LPF23.3-35 | 44 | 35 | 94 | 7 | |
LPF23.3-47 | 60 | 47 | 94 | 7 | |
LPF23.1-24 | 31 | 24 | 13 um / 23.1 THz | 91 | 7 |
LPF23.1-35 | 44 | 35 | 91 | 7 | |
LPF23.1-47 | 60 | 47 | 91 | 7 | |
LPF14.3-24 | 31 | 24 | 21 um / 14.3 THz | 95 | 7 |
LPF14.3-35 | 44 | 35 | 95 | 7 | |
LPF14.3-47 | 60 | 47 | 95 | 7 | |
LPF10.9-24 | 31 | 24 | 27.5 um / 10.9 THz | 73 | 8 |
LPF10.9-35 | 44 | 35 | 73 | 8 | |
LPF10.9-47 | 60 | 47 | 73 | 8 | |
LPF8.8-24 | 31 | 24 | 34 um / 8.8 THz | 80 | 8 |
LPF8.8-35 | 44 | 35 | 80 | 8 | |
LPF8.8-47 | 60 | 47 | 80 | 8 | |
LPF5.5-24 | 31 | 24 | 55 um / 5.5 THz | 83 | 8 |
LPF5.5-35 | 44 | 35 | 83 | 8 | |
LPF5.5-47 | 60 | 47 | 83 | 8 | |
LPF4.3-24 | 31 | 24 | 70 um / 4.3 THz | 82 | 8 |
LPF4.3-35 | 44 | 35 | 82 | 8 | |
LPF4.3-47 | 60 | 47 | 82 | 8 | |
LPF4.0-24 | 31 | 24 | 75 um / 4.0 THz | 82 | 8 |
LPF4.0-35 | 44 | 35 | 82 | 8 | |
LPF4.0-47 | 60 | 47 | 82 | 8 | |
LPF3.2-24 | 31 | 24 | 94 um / 3.2 THz | 81 | 8 |
LPF3.2-35 | 44 | 35 | 81 | 8 | |
LPF3.2-47 | 60 | 47 | 81 | 8 |
除了标准产品以外，其他规格也可以根据要求定制。

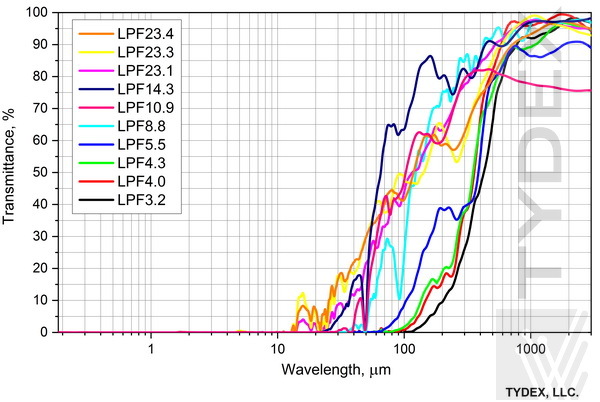

太赫兹低通滤波片汇总透过率曲线：（更多资料请下载“低通滤波器产品资料”）
部分太赫兹低通滤波片样品案例，透过率曲线（更多资料请下载“低通滤波器产品资料”）

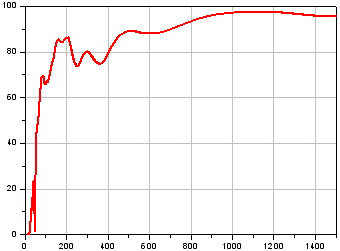

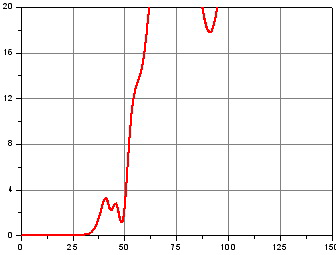

太赫兹低通滤波器LPF23.4的透过率曲线：

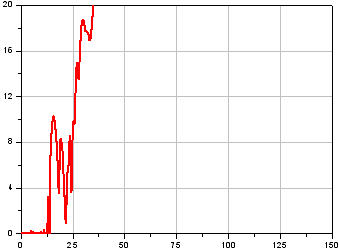

太赫兹低通滤波器LPF14.3的透过率曲线：

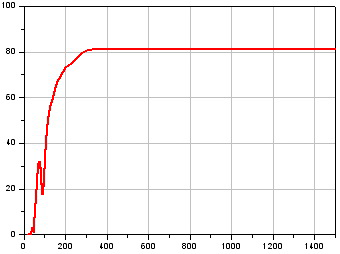

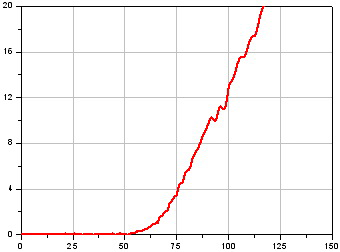

太赫兹低通滤波器LPF8.8的透过率曲线：

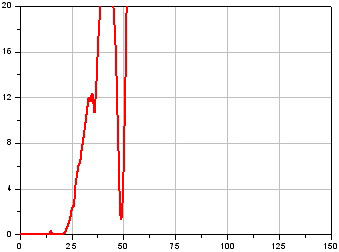

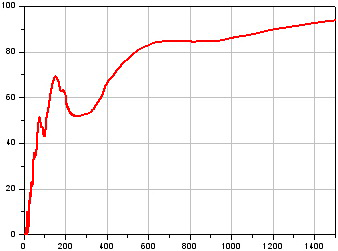

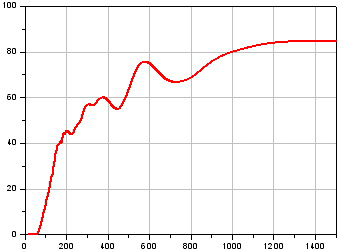

太赫兹低通滤波器LPF5.5的透过率曲线：
第 2 款.陶瓷板太赫兹低通滤波器
第2种太赫兹低通滤波器包括一系列由各种陶瓷材料的单体板组成的单元。这些滤波器可以带或不带支架使用。这些板的截止频率定义在 1% 的透射率水平。滤波器的名称包括相应的太赫兹频率。
太赫兹低通滤波器的最大尺寸可以根据需要定制。一些滤波器可以承受极端温度。例如，被命名为 LPFK20.9 的滤波器可以在极低温度下工作，使其能够在氮气和氦气制冷剂以及太空中使用。
陶瓷太赫兹低通滤波器的名称和参数：
型号 | 外径（mm） | 通光孔径(mm) | 截止波长(um)/频率(THz) | 最大透过率(%) |
LPFK20.9-24 | 31 | 24 | 14 um / 20.9 THz | 80 |
LPFK20.9-35 | 44 | 35 | 80 | |
LPFK20.9-47 | 60 | 47 | 80 | |
LPFK3.9-24 | 31 | 24 | 76 um / 3.9 THz | 75 |
LPFK3.9-35 | 44 | 35 | 75 | |
LPFK3.9-47 | 60 | 47 | 75 | |
LPFK3.0-24 | 31 | 24 | 98 um / 3.0 THz | 70 |
LPFK3.0-35 | 44 | 35 | 70 | |
LPFK3.0-47 | 60 | 47 | 70 | |
LPFK2.1-24 | 31 | 24 | 138 um / 2.1 THz | 89 |
LPFK2.1-35 | 44 | 35 | 89 | |
LPFK2.1-47 | 60 | 47 | 89 | |
LPFK1.3-24 | 31 | 24 | 237 um / 1.3 THz | 72 |
LPFK1.3-35 | 44 | 35 | 72 | |
LPFK1.3-47 | 60 | 47 | 72 | |
LPFK1.2-24 | 31 | 24 | 256 um / 1.2 THz | 43 |
LPFK1.2-35 | 44 | 35 | 43 | |
LPFK1.2-47 | 60 | 47 | 43 | |
LPFK1.0-24 | 31 | 24 | 305 um / 1.0 THz | 31 |
LPFK1.0-35 | 44 | 35 | 31 | |
LPFK1.0-47 | 60 | 47 | 31 | |
LPFK0.9-24 | 31 | 24 | 342 um / 0.9 THz | ≥ 55 |
LPFK0.9-35 | 44 | 35 | ≥ 55 | |
LPFK0.9-47 | 60 | 47 | ≥ 55 | |
LPFK0.8-24 | 31 | 24 | 373 um / 0.8 THz | 41 |
LPFK0.8-35 | 44 | 35 | 41 | |
LPFK0.8-47 | 60 | 47 | 41 | |
LPFK0.7-24 | 31 | 24 | 397 um / 0.7 THz | 82 |
LPFK0.7-35 | 44 | 35 | 82 | |
LPFK0.7-47 | 60 | 47 | 82 | |
LPFK0.5-24 | 31 | 24 | 601 um / 0.5 THz | ≥16 |
LPFK0.5-35 | 44 | 35 | ≥16 | |
LPFK0.5-47 | 60 | 47 | ≥16 | |
LPFK0.4-24 | 31 | 24 | 744 um / 0.4 THz | ≥93 |
LPFK0.4-35 | 44 | 35 | ≥93 | |
LPFK0.4-47 | 60 | 47 | ≥93 | |
LPFK0.3-24 | 31 | 24 | 833 um / 0.3 THz | ≥10 |
LPFK0.3-35 | 44 | 35 | ≥10 | |
LPFK0.3-47 | 60 | 47 | ≥10 | |
LPFK0.2-24 | 31 | 24 | 1376 um / 0.2 THz | ≥60 |
LPFK0.2-35 | 44 | 35 | ≥60 | |
LPFK0.2-47 | 60 | 47 | ≥60 |
陶瓷太赫兹低通滤波器的光谱如图2所示。

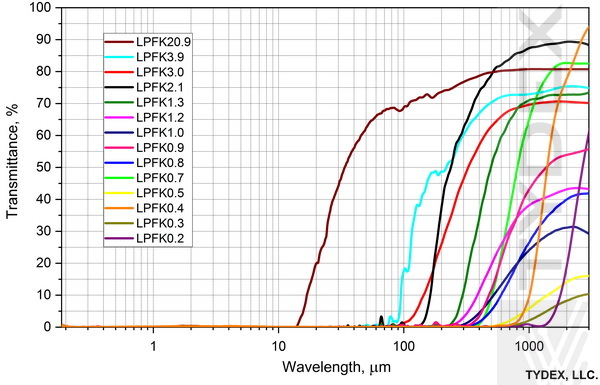

图2.基于陶瓷板的太赫兹低通滤波器的透射率光谱。
可根据要求说明陶瓷的物理特性和过滤器的最大尺寸。
客户指定的过滤器可根据要求制造。

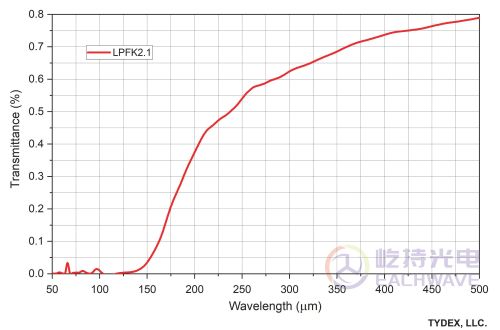

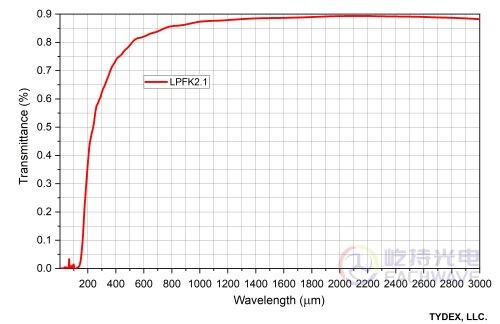

陶瓷太赫兹低通滤波器LPFK2.1的透过率曲线：

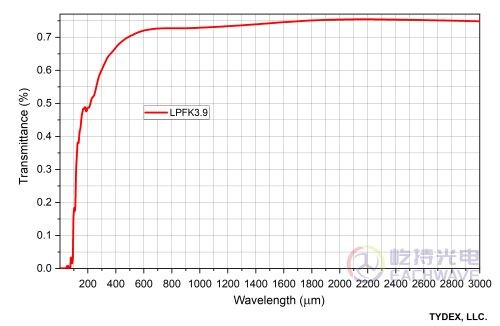

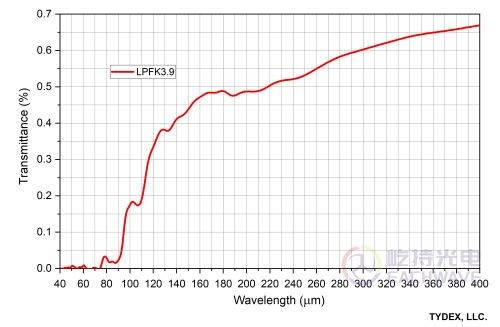

陶瓷太赫兹低通滤波器LPFK3.9的透过率曲线：

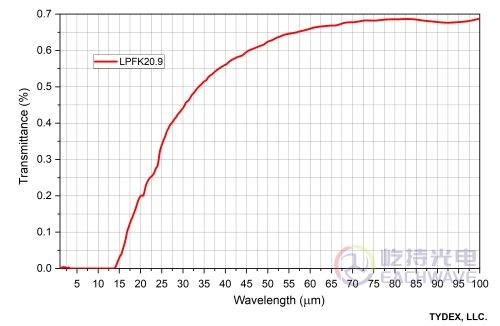

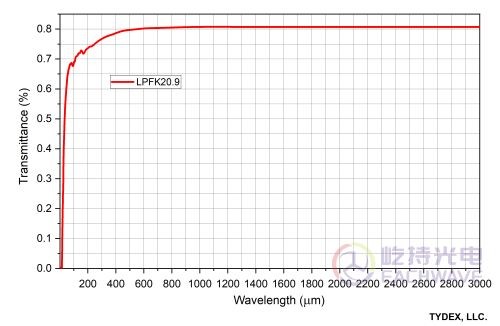

陶瓷太赫兹低通滤波器LPFK20.9的透过率曲线：
