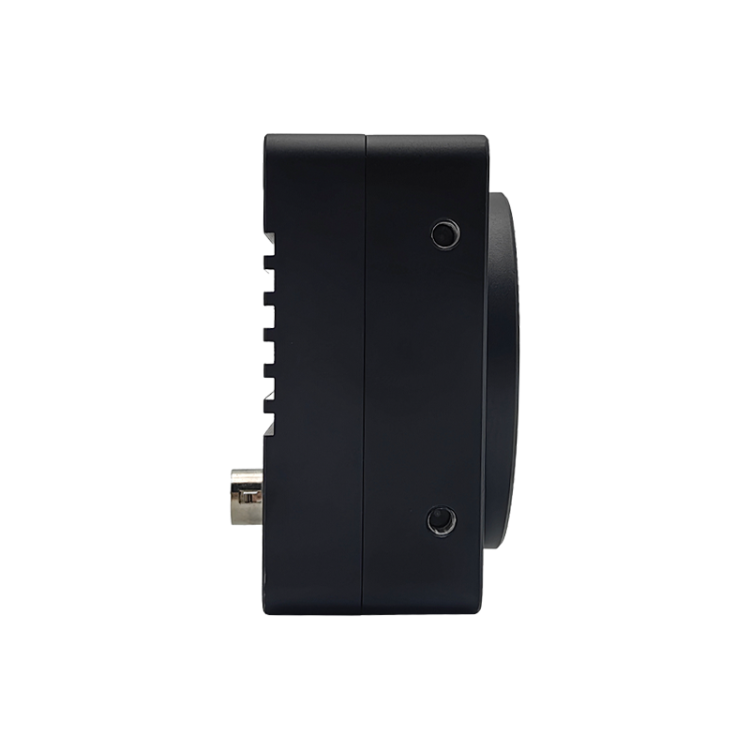

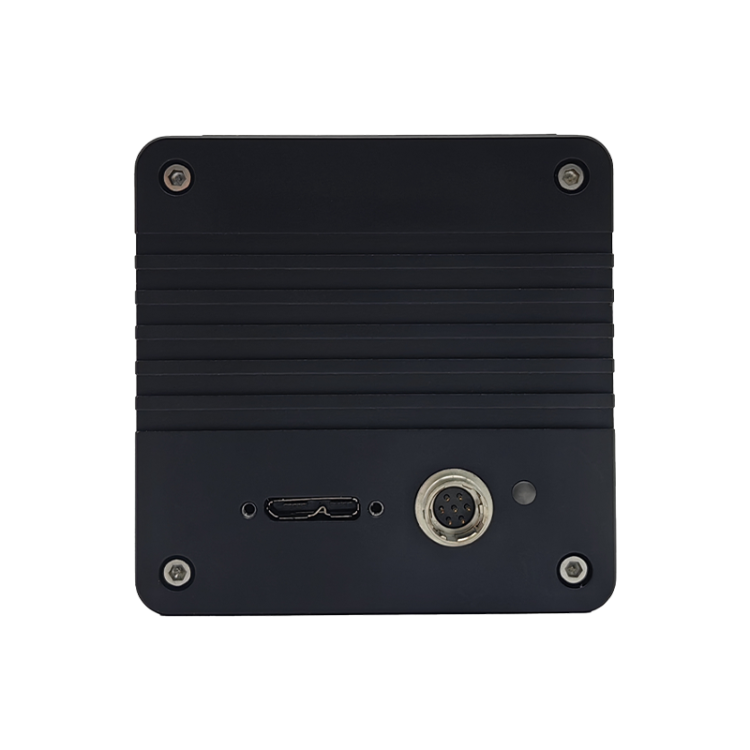

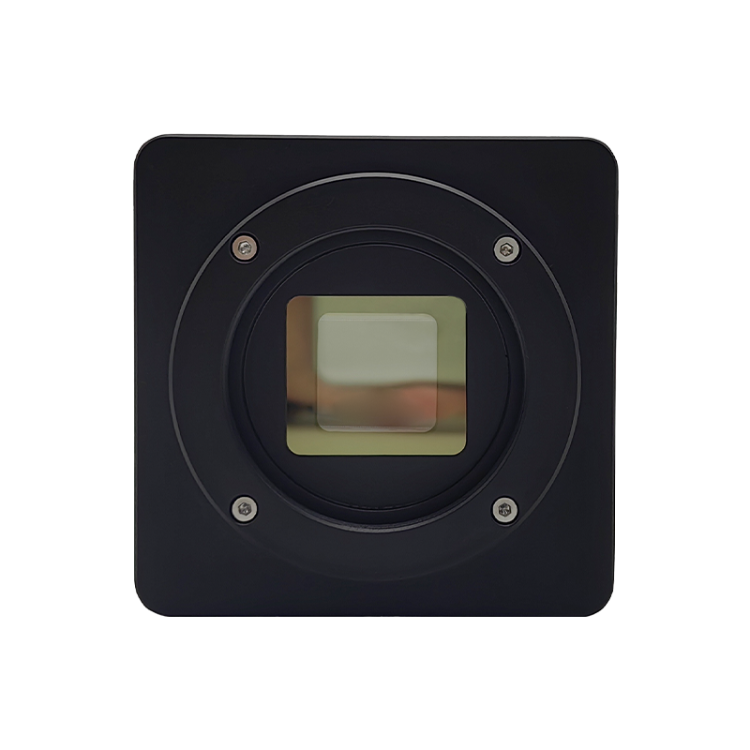

非制冷高灵敏sCMOS相机

型号: 非制冷高灵敏sCMOS相机
品牌: AttosTek(阿秒科技)

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供先进且全面的相机和镜头组合,旨在帮助客户“SEE EVERYTHING YOU NEED”,为合作伙伴带来竞争优势。

产品介绍

该系列 USB 3.0 接口非制冷CMOS相机提供 1.3 MP 至 4 MP 分辨率,并支持 C 接口与 M42 接口选项。标准 C 接口可确保与主流品牌显微镜无缝兼容,背照式传感器则实现了高量子效率与低功耗,提供可靠、高性能的成像表现。

相机通用规格

通用规格

增益范围

1x-8x

快门模式

卷帘快门

Binning模式

硬件 2×2;软件 2×2,3×3,4×4

数据接口

USB3.0(USB3.1 GEN1)

数字 IO

1 路光耦隔离输入,1 路光耦隔离输出,2 路非隔离输入输出口

供电方式

USB3.0 接口供电 / DC12V 3A供电

尺寸

68mmx68mmx28.1mm

重量

270g

软件

AttosView / SDK

操作系统

Win32/WinRT/Linux/macOS/Android;x86/x64/ARM HF/ARM EL/ARM64

工作温度

-10~50℃

储藏温度

-30~70℃

湿度

20%-80%,无冷凝

认证

CE, FCC



相机参数差异对照表

产品型号

UVISI091BU-NC

UVISI064BU-NC

UVISI114BU-NC

传感器类型

GPixel GLUX9701BSI

GPixel GSENSE2020BSI

GPixel GSENSE400BSI

光谱范围

200nm-1100nm

200nm-1000nm

像元尺寸

9.76 µm x 9.76 µm

6.5 µm x 6.5 µm

11 µm × 11 µm

靶面尺寸

1″

1.2″

2.0″

帧率&分辨率

30fps@1280×1024, 30fps@640×512

32fps@2048×2048, 32fps@1024×1024

37fps@2048×2048, 37fps@1024×1024

峰值量子效率

89%@610nm

93.7%@550nm

95.3%@560nm

转换增益

HCG(16x): 0.26 e⁻/ADU
LCG(1.5x): 12.98 e⁻/ADU
HDR: 0.32 e⁻/ADU

HCG: 2.69 e⁻/ADU
LCG: 15.49 e⁻/ADU
HDR:0.55 e⁻/ADU

HCG: 2.33 e⁻/ADU
LCG: 19.93 e⁻/ADU

读出噪声

HCG(16x): 1.5e⁻
LCG(1.5x): 22.36e⁻
HDR: 1.83e⁻

HCG:5.4e⁻
LCG:21.02e⁻
HDR:2.89e⁻

HCG: 3.57e⁻
LCG: 31.26e⁻

满井容量

HCG(16x): 1.05ke⁻
LCG(1.5x): 51.88ke⁻
HDR: 21.03ke⁻

HCG: 12.1ke⁻
LCG: 46.4ke⁻
HDR:35.8ke⁻

HCG: 46.4ke⁻
LCG: 35.8ke⁻

动态范围

HCG(16x): 56.9dB
LCG(1.5x): 67.3dB
HDR: 81.2dB

HCG: 66.8dB
LCG: 66.7dB
HDR: 81.6dB

HCG: 68.3dB
LCG: 68.1dB

信噪比

HCG(16x): 30.2dB
LCG(1.5x): 47.2dB
HDR: 43.2dB

HCG: 40.8dB
LCG: 46.7dB
HDR: 45.5dB

HCG: 39.8dB
LCG: 49.1dB

灵敏度

2.57×10⁸(e-/((W/㎡).s))

1.1×10⁸ (e⁻/((W/㎡)·s)

3.25×10⁸ (e⁻/((W/㎡)·s))

暗电流

40e⁻/s/pixel

80e⁻/s/pixel

345e⁻/s/pixel

曝光时间范围

63µs-60s

12µs-60s

21µs-60s

数据格式

8-bit / 12-bit / HDR16

8-bit / 12-bit

光学接口

C 接口

M42 接口

功耗

1.2W

<2.3W

2.25W

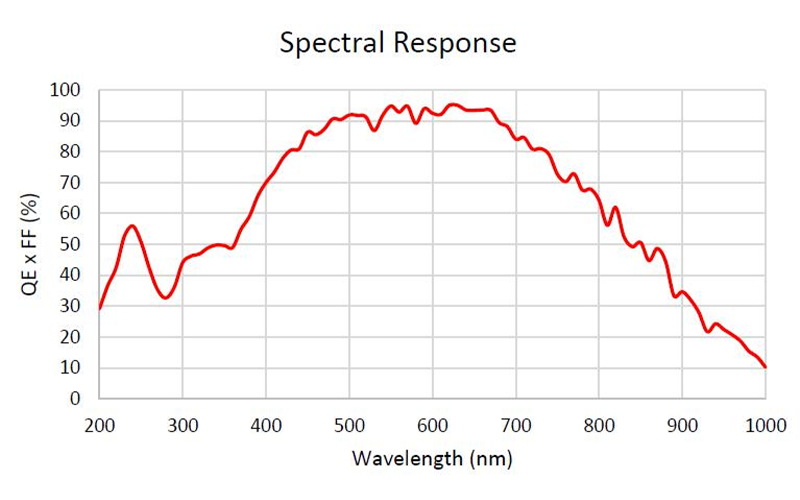

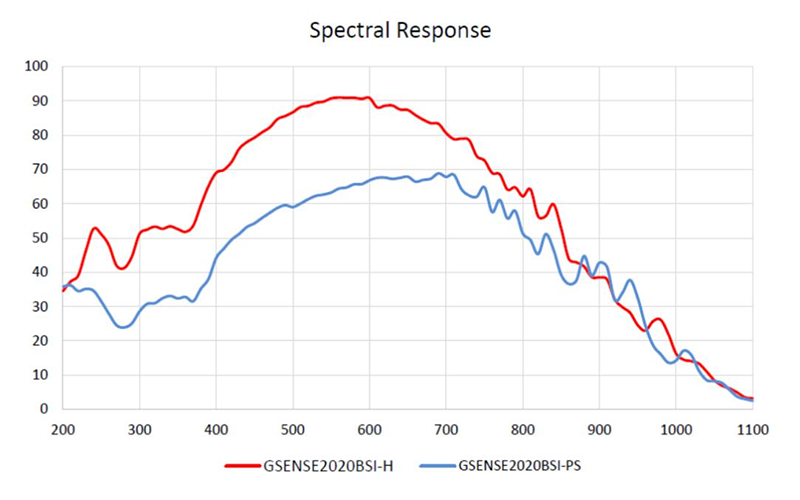

量子效率图

UVISI091BU-NC

UVISI064BU-NC

UVISI114BU-NC



产品应用案例

这款非制冷相机非常适用于紫外、深紫外检测及弱荧光成像,支持明场、暗场、相衬及荧光等多种显微观察技术。专为紫外光学平台与高通量检测设计,在荧光成像与材料表征方面表现出色。无论是在生物医学研究、材料分析还是工业检测中,该相机都能确保清晰、准确、可靠的显微图像记录与分析。



晶圆检测

荧光成像
