SWIR151B系列高灵敏高分辨短波红外相机

型号: SWIR151BU\SWIR151BG\SWIR151BCL
品牌: AttosTek(阿秒科技)

--- 产品参数 ---

  • 传感器类型 InGaAs CMOS Sensor
  • 光谱范围 900-1700nm
  • 像元尺寸 15μm×15μm

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供全面的相机和镜头组合,旨在帮助客户“SEE EVERYTHING YOU NEED”,为合作伙伴带来竞争优势。

相机介绍

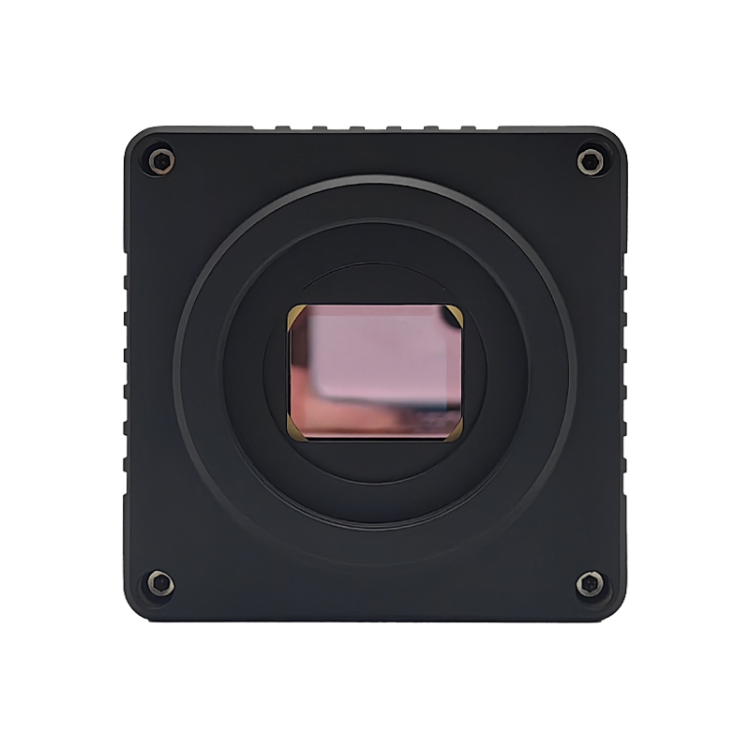

SWIR151B 系列相机是一款高性能短波红外成像设备,采用InGaAs CMOS 传感器,15 μm 像元尺寸,1.3MP分辨率,可在 900–1700 nm 短波红外波段内提供清晰、细腻的图像质量。该系列相机提供 USB 3.0、10GigE、CameraLink 等多种数据接口,能够满足不同应用场景的图像传输需求。

相机通用规格

通用规格
传感器类型InGaAs CMOS Sensor
光谱范围 900-1700nm
像元尺寸15μm×15μm
靶面尺寸1.5″
帧率&分辨率200fps@1280 x 1024
硬件图像缓存512MB
峰值量子效率≥70%@1.55μm
转换增益1μV/e⁻ (LG),16μV/e⁻ (MG),53.3μV/e⁻ (HG)
满井容量1.9Me⁻ (LG),118.75ke⁻ (MG),33.75ke⁻(HG) *1
暗电流30fA@0.1V&18℃ (For reference only)
快门模式全局快门
制冷温度 -20°C(环境温度20℃)
光学接口M42
供电方式DC12V 3A供电
功耗8.4W(TEC OFF)/ <16W(TEC ON)
尺寸68mm×68mm×89.8mm
重量 485g
温度工作温度-30~60℃,储藏温度-40~85℃
湿度 工作湿度20%-80%,无冷凝 ; 存储湿度20%-80%,无冷凝
认证CE,FCC

相机参数差异对照表

型号SWIR151BUSWIR151BGSWIR151BCL
动态范围70.59dB(LG),67.96dB(MG),47.98dB(HG) *1 (仅供参考)69.2dB(LG),63.2dB(MG),57.4dB(HG) *1 (仅供参考)
读出噪声586.82e-(LG),35.05e-(MG),68.44e-(HG)(仅供参考)1.3DN(LG),2.7DN(MG),5.0DN(HG)(仅供参考)
最大信噪比62.98dB(LG),49.43dB(MG),42.34dB(HG) (仅供参考)65.4dB(LG),48.5dB(MG),40.7dB(HG) (仅供参考)
曝光时间范围16µs~1s 25µs~5s16µs~1s

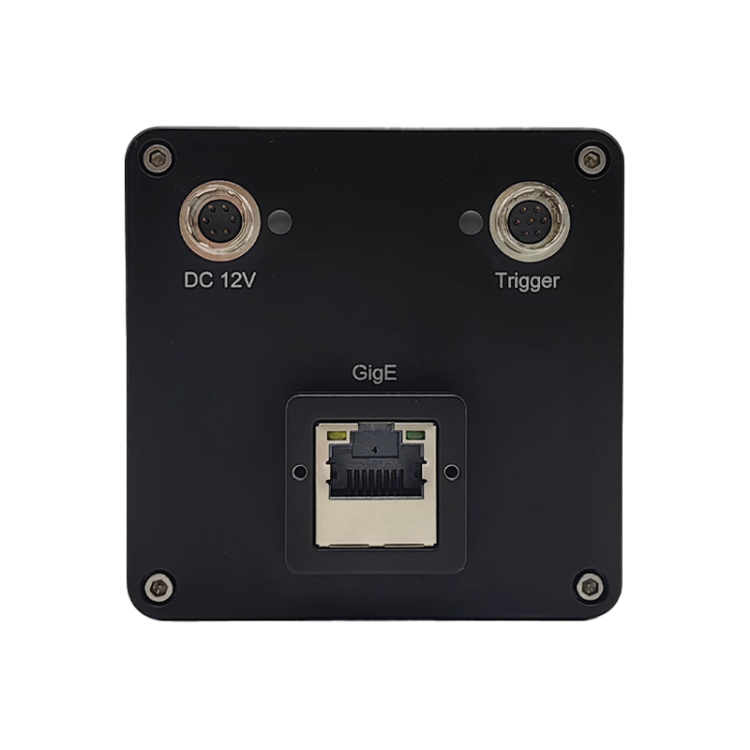

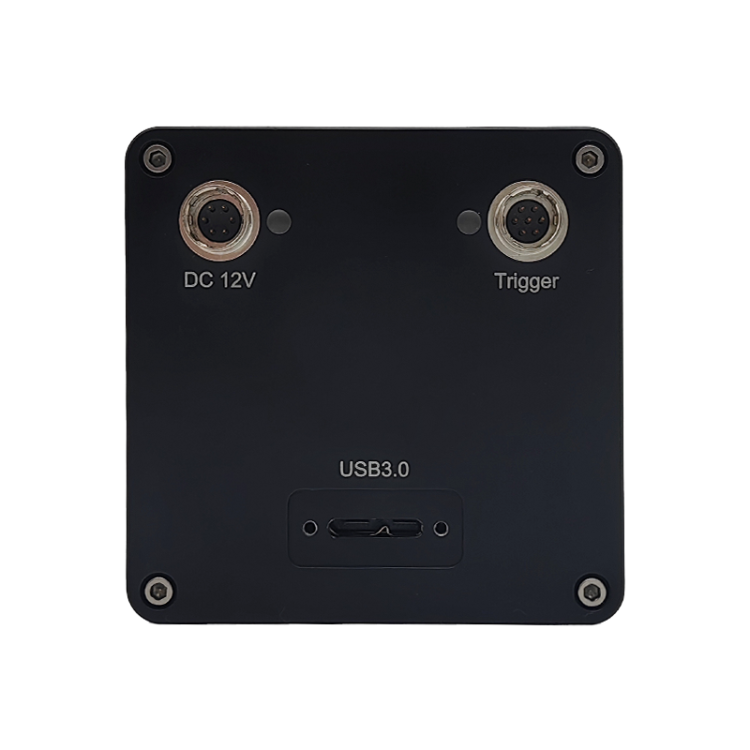

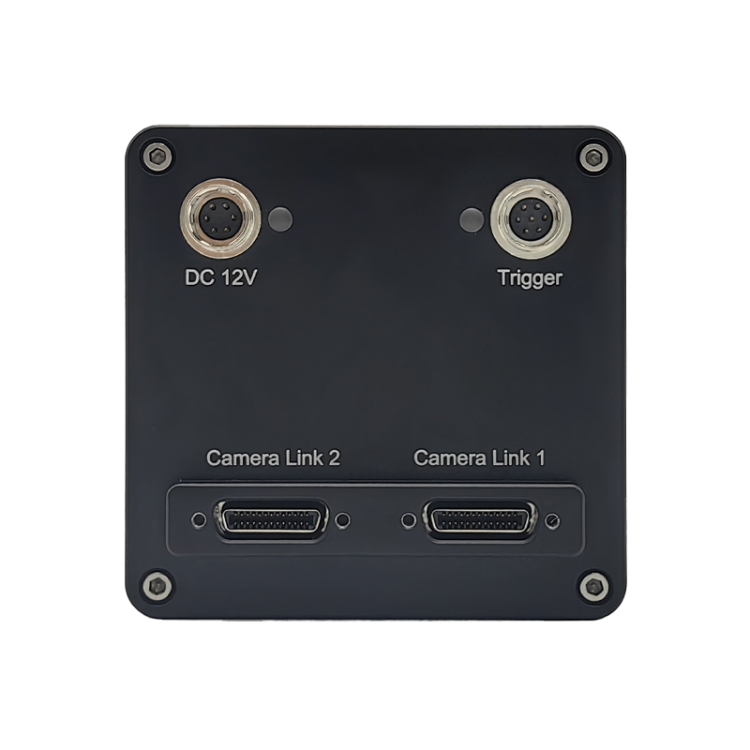

数据接口 USB3.010GigECameraLink
数字 IO 1路光耦隔离输入,1路光耦隔离输出,2路非隔离输入输出口1路光耦隔离输入,
1路光耦隔离输出
数据格式8 bit / 14 bit / Packet12 8 bit / 14 bit14 bit
软件AttosView/完整的SDK开发包AttosView/完整的SDK开发包/
基于Delsa采集卡的CLView软件

*1:LG:CDS-OFF,DeNoise-ON;MG:CDS-ON,DeNoise-OFF;HG:CDS-ON,DeNoise-OFF.

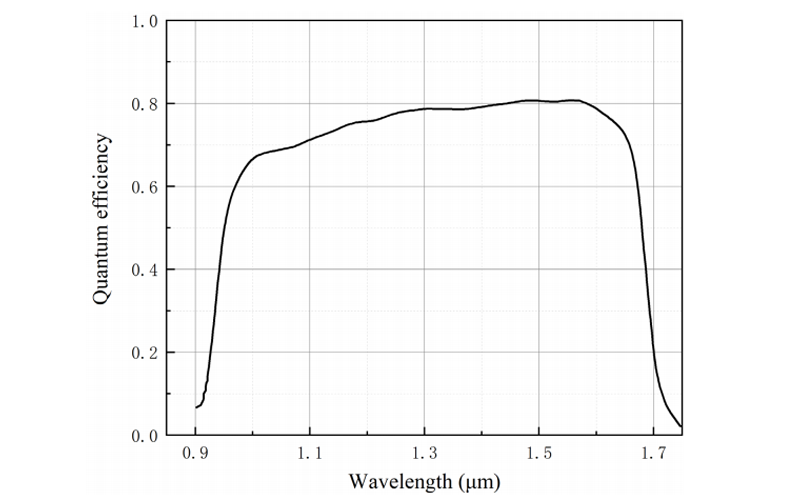

量子效率图

产品应用案例

凭借在材料分析、水分检测、雾霾/烟雾穿透成像及夜间监控等方面的优异性能,SWIR151B系列短波红外(SWIR)相机已被广泛应用于工业检测、机器视觉、物料分选、食品检测、科学研究、医疗诊断、安防监控、过程控制及交通运输等诸多领域。

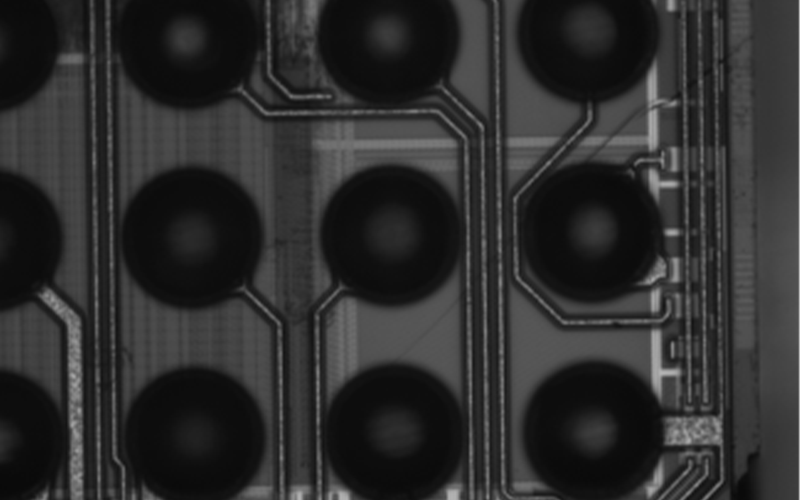

半导体检测

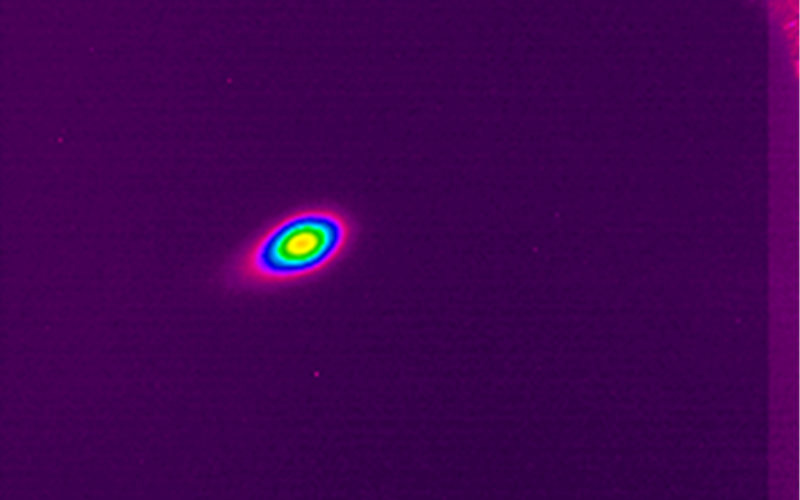

氦原子图像
