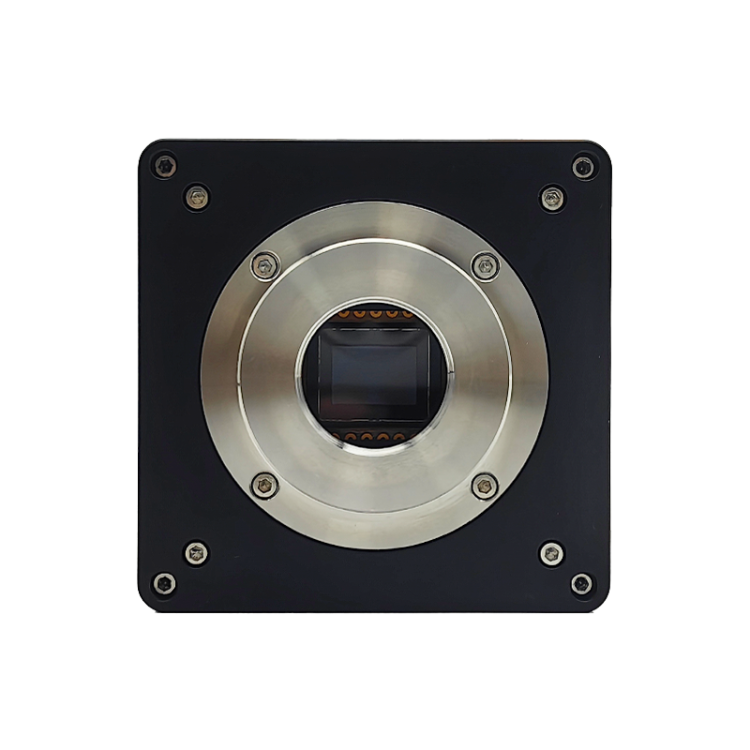

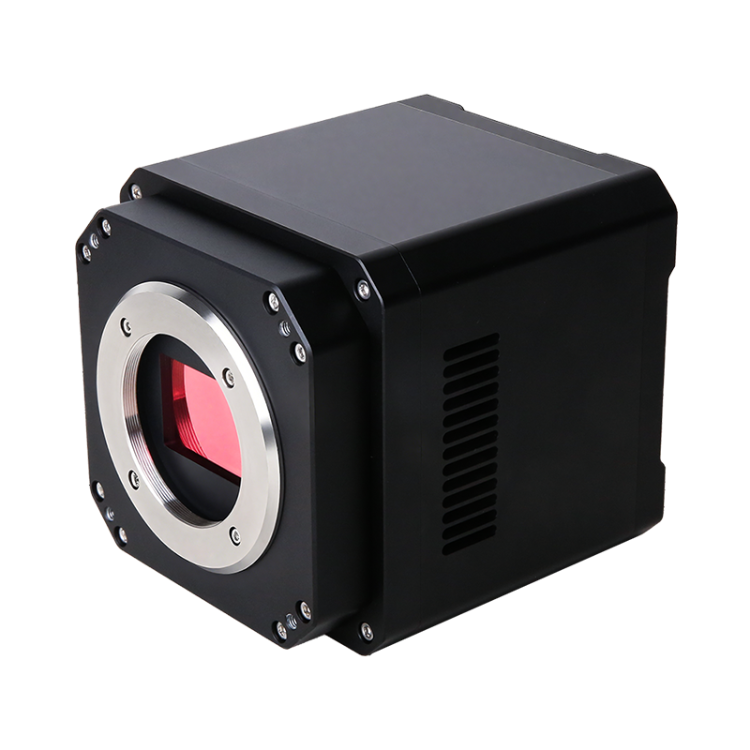

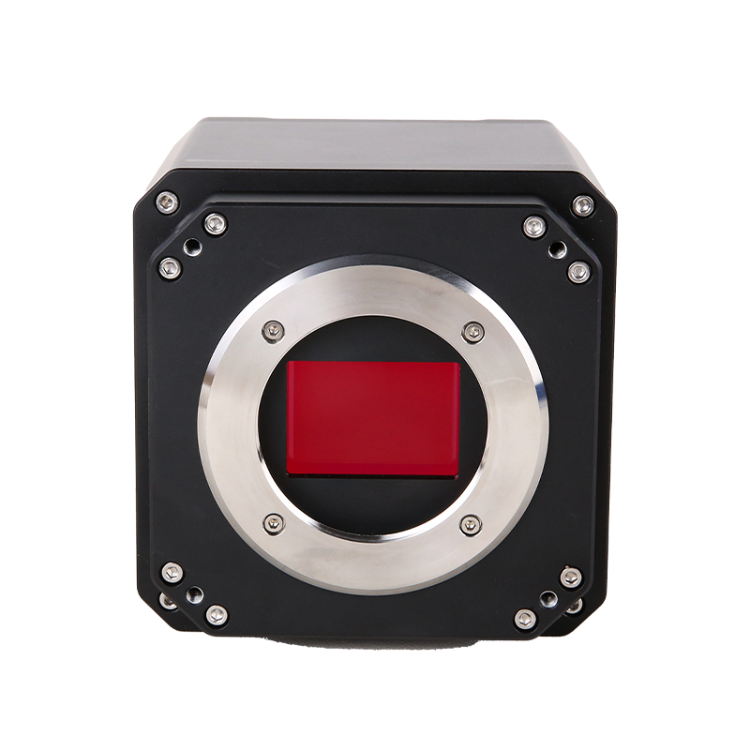

大像元sCMOS相机

型号: UVISI1605BUUVISI091BUUVIS114BU
品牌: AttosTek(阿秒科技)

--- 产品参数 ---

  • 光谱范围 200nm-1100nm\200nm-1000nm
  • 分辨率 800×600\1280×1024\2048×2048

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供全面的相机和镜头组合,旨在帮助客户“SEE EVERYTING YOU NEED”,为合作伙伴带来竞争优势。

产品介绍

阿秒科技大像元sCMOS相机采用大靶面背照式(BSI)传感器,提供40万至400万像素可选,在弱光环境中表现出色。背照式结构与大像元设计相结合,实现了高量子效率。TEC 制冷与防雾结构可维持稳定的传感器温度,从而保证一致的图像质量。


产品规格

产品型号UVISI1605BUUVISI091BUUVISI114BU
传感器类型GPixel GLUX1605BSIGPixel GLUX9701BSIGPixel GSENSE400BSI
光谱范围200nm-1100nm200nm-1000nm
像元尺寸16 µm × 16 µm9.76 µm × 9.76 µm11 µm × 11 µm
靶面尺寸1″2.0”
帧率&分辨率60fps@800 x×600, 60fps@400 × 30030fps@1280 ×1024, 30fps@640 ×51244fps@2048×2048, 44fps@1024 × 1024
峰值量子效率95%@560nm89%@610nm95.3% @560nm
满井容量13541.8e⁻(HCG) 89258.25e⁻(LCG) 46604.55e⁻(HDR)12927.7e⁻(HCG) 89855.19e⁻(LCG) 20205.74e⁻(HDR)2.3 ke⁻ (HCG) / 81.43 ke⁻ (LCG) / 32.02 ke⁻ (HDR)
动态范围67.24dB (HCG) 67.77dB (LCG) 84.72dB (HDR)67.78dB (HCG) 68.14dB (LCG) 81.08dB (HDR)98.9 dB
数据格式8bit / HDR16bit8bit/12bit8-bit / HDR16bit
读出噪声5.88e⁻(HCG) 36.5e⁻(LCG) 2.71e⁻(HDR)5.28e⁻(HCG) 35.19e⁻(LCG) 1.79e⁻(HDR)1.6 e⁻ (HCG) / 33.37 e⁻ (LCG) / 1.7 e⁻ (HDR)
信噪比41.32dB(HCG) 49.51dB(LCG) 46.68dB(HDR)41.12dB(HCG) 49.54dB(LCG) 43.06dB(HDR)48.8 dB
暗电流3.71e⁻/s/pixel@ -10℃2.07e⁻/s/pixel@ -10℃1.5e⁻/s/pixel @-10℃
灵敏度6.4×10 8 (e⁻/((W/m2)·s))2.57×10⁸ (e⁻/((W/m2)·s))@610nm3.25×10⁸ (e⁻/((W/m2)·s))
曝光时间范围27µs-60s63µs-60s100µs-1000s
光学接口C 接口M42 接口
供电方式USB3.0接口供电/DC12V 3A供电USB3.0 接口供电 / DC19V 4A供电
功耗<20W制冷模式 50.2W /非制冷模式 7.33W
尺寸80mm × 80mm × 101.5mm110mm×110mm×121.5mm
重量860g1.7kg

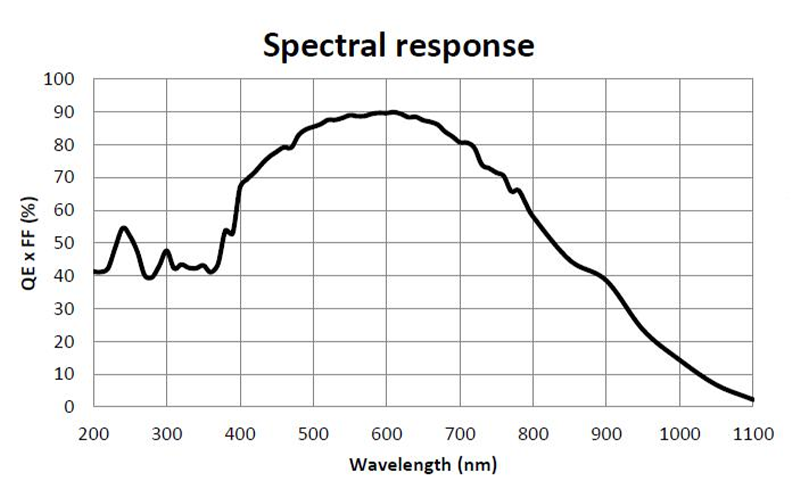

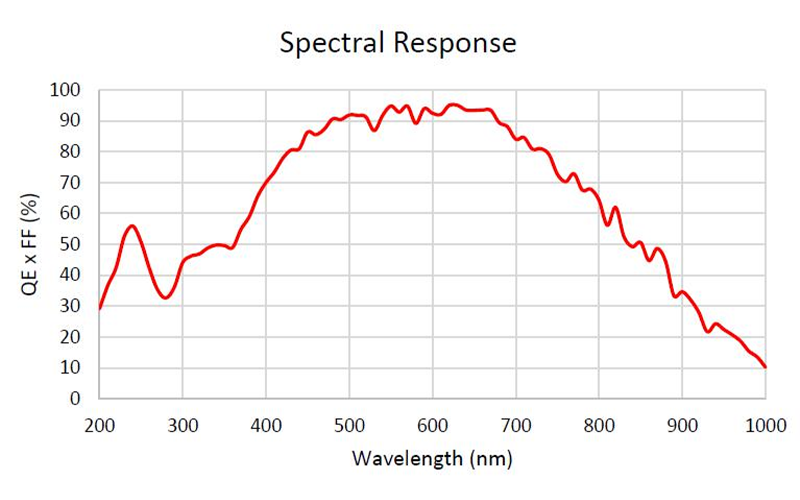

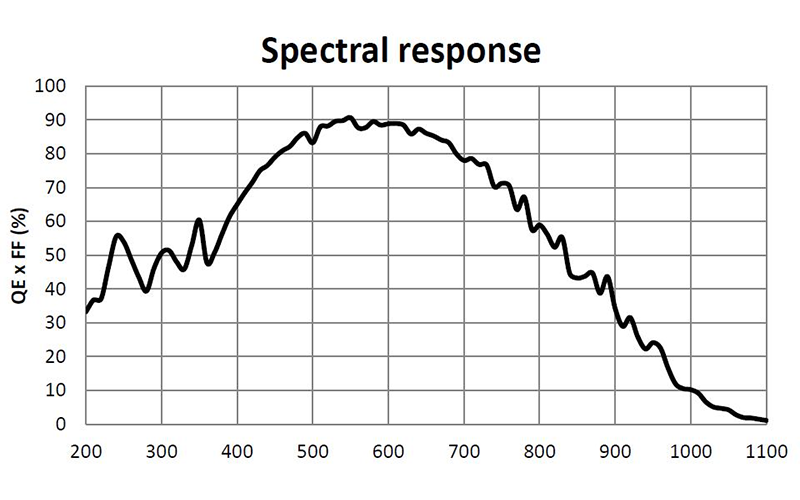

产品量子效率图

UVISI1605BU
UVISI091BU
UVISI114BU

应用案例

该系列大像元sCMOS相机可在低光和高动态范围场景下提供优秀的图像质量。该相机专为荧光成像、紫外成像、光谱分析、材料科学分析,以及半导体检测和高动态范围场景等应用而优化。

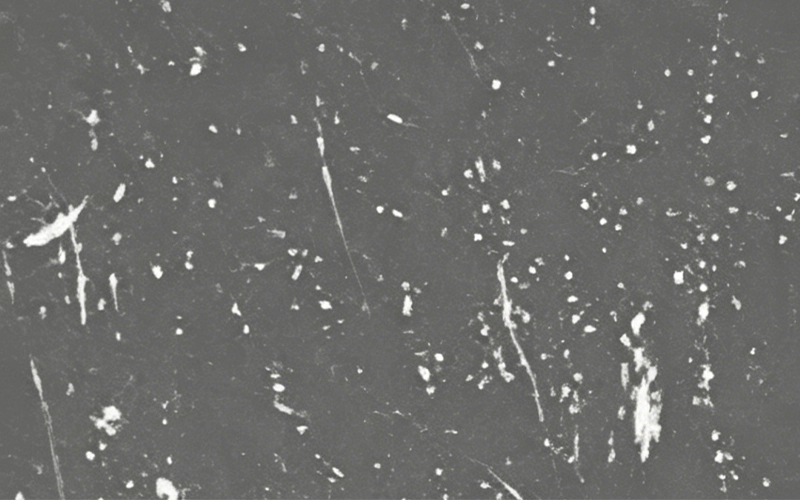

半导体检测

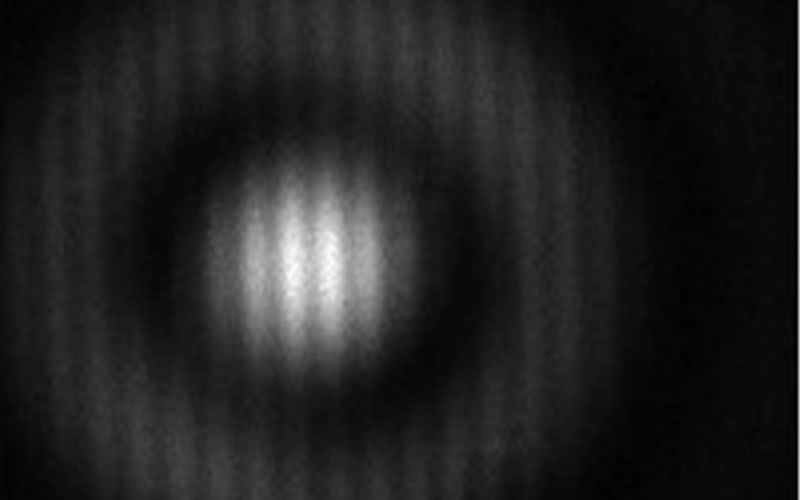

干涉条纹成像
