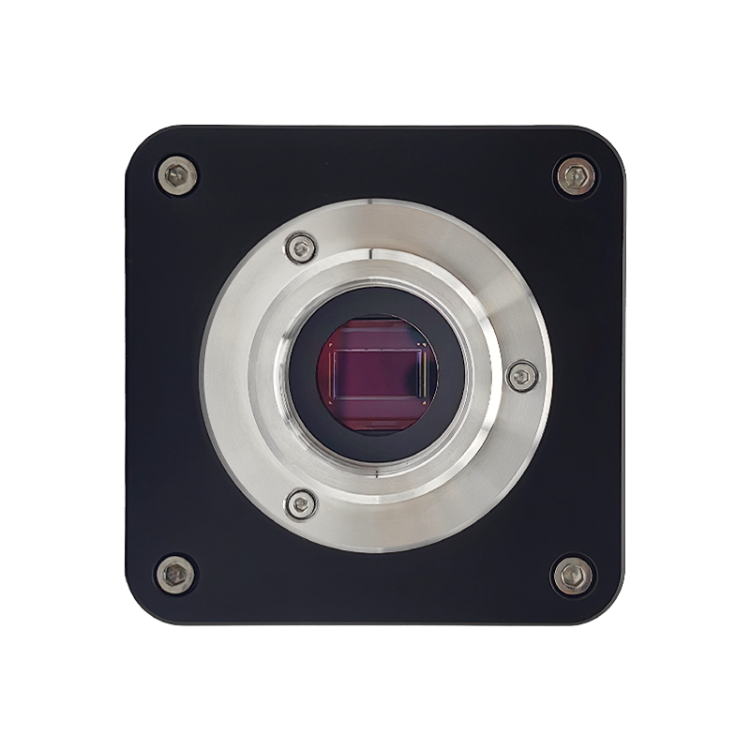

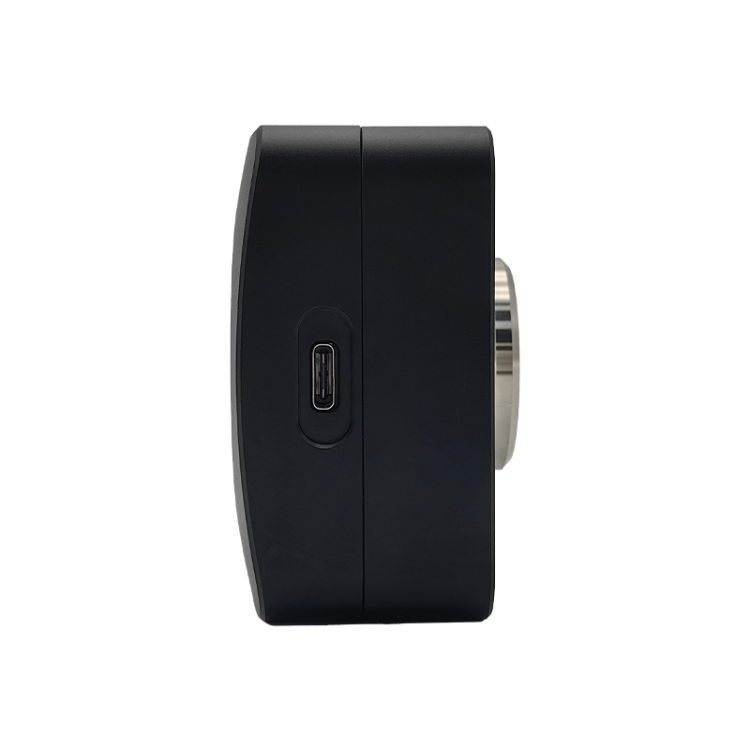

CMOS显微镜相机

型号: CMOS显微镜相机
品牌: AttosTek(阿秒科技)

--- 产品参数 ---

  • 传感器类型 IMX472\IMX383\IMX585
  • 光谱范围 400nm-700nm \400nm-1000nm
  • 分辨率 5280x3956\5472×3648\3840x2160
  • 像元尺寸 2.4 µm/2.9 µm/3.3 µm

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供先进且全面的相机和镜头组合,旨在帮助客户“SEE EVERYTHING YOU NEED”,为合作伙伴带来竞争优势。



产品简介

该系列 8.3 MP – 21 MP CMOS 显微镜相机采用 USB 3.2 Gen 2 接口,具备 10 Gb/s 的超高带宽,数据传输速率比传统 USB 3.0 型号快 2–3 倍。相机搭载 Sony IMX CMOS 传感器(IMX472、IMX383、IMX585),机身采用坚固的 CNC 加工锌铝合金,并在传感器前方配备高质量 IR-CUT 或双面 AR 镀膜,可有效阻隔红外光并提供可靠保护。


相机通用规格

通用规格
曝光时间范围0.1ms~15s
快门模式卷帘快门
色彩类型彩色
数据接口 USB3.2 Gen2 (Type-C)
Binning模式软件 2×2, 3×3, 4×4; 硬件 2×2, 3×3, 4×4
光学接口C 接口
供电方式USB Type-C接口供电
尺寸68mm×68mm×35.5mm
重量293g
软件AttosView / SDK
操作系统Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等)
工作温度-10 °C ~ +50 °C
储藏温度-30 °C ~ +70 °C
工作湿度 20%~80%RH
储藏湿度 10%~60%RH
认证CE, FCC




相机参数差异对照表

产品型号VIS0321CU3.2-NCVIS0220CU3.2-NCVIS028CU3.2-NC
传感器类型Sony IMX472Sony IMX383Sony IMX585
光谱范围 400nm-700nm 400nm-700nm 400nm-1000nm
像元尺寸3.3 µm × 3.3 µm2.4µm × 2.4µm2.9µm × 2.9µm
靶面尺寸4/3″1″1/1.2″
帧率&分辨率8bit: 49fps @5280 x 3956
12bit: 25fps @5280 x 3956
8bit: 115fps@2640 x 1978
12bit: 55fps @2640 x 1978
8bit: 240fps@1760 x 1318
12bit: 117fps@1760 x 1318
8bit: 49fps @5472×3648
12bit: 24fps @5472×3648
8bit: 49fps @2736×1824
12bit: 24fps @2736×1824
8bit: 120fps@1824×1216
12bit: 120fps@1824×1216
8bit: 88fps@3840 x 2160
12bit: 60fps@3840 x 2160
8bit: 60fps@1920 x 1080
12bit: 60fps@1920 x 1080
动态范围72 dB71.6dB(HCG); 72.0dB(LCG)
灵敏度982.8 mV (G), 0.55 mV dark current411mV5970(mV/lux/s); 0.13mV with 1/30s
读出噪声4.58 e⁻3.48e⁻1.07e⁻(HCG); 6.69e⁻(LCG)
满井容量24.6ke⁻18.042ke⁻4.061ke⁻(HCG); 39.162ke⁻(LCG)
信噪比43.9 dB42.6dB36.1dB(HCG); 45.9dB(LCG)
转换增益6.017 e⁻/ADU4.410e⁻/ADU0.994e⁻/ADU(HCG); 9.582e⁻/ADU(LCG)
位深8/12 bit10/12bit




光谱响应曲线

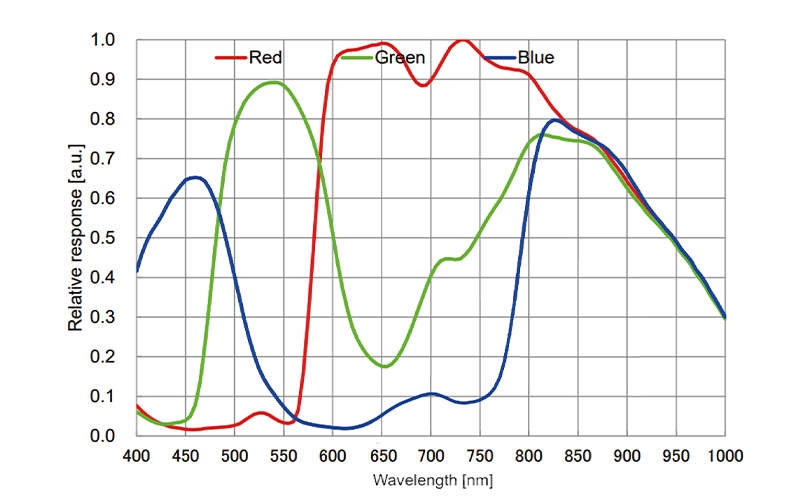

AS VIS028CU3.2-NC QE.png

VIS028CU3.2-NC 光谱响应曲线

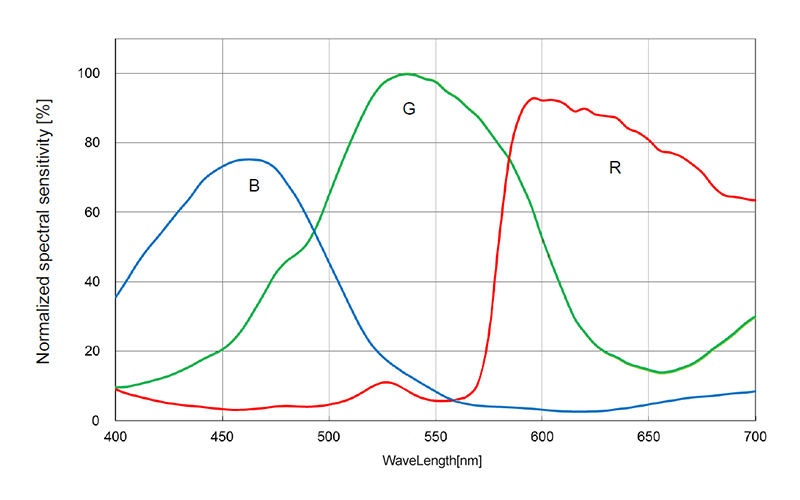

AS VIS0220CU3.2-NC QE.png

 VIS0220CU3.2-NC 光谱响应曲线

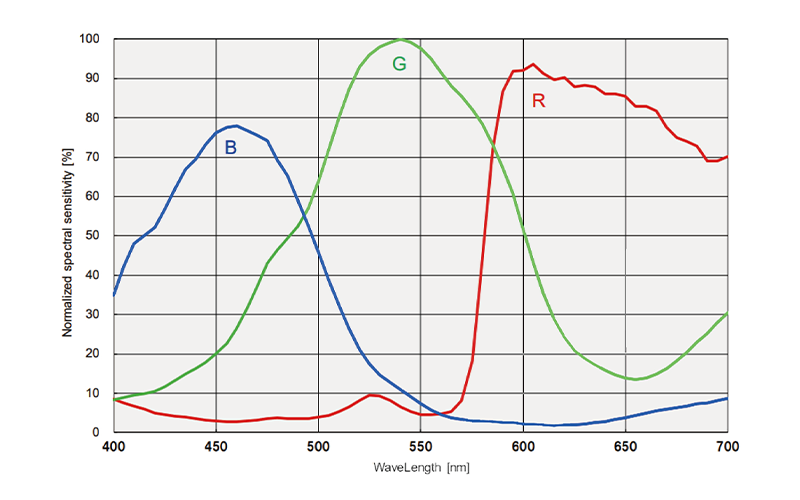

AS VIS0321CU3.2-NC QE.png

VIS0321CU3.2-NC 光谱响应曲线




产品应用案例

该系列 8.3 MP – 21 MP USB 3.2 CMOS 显微镜相机专为高带宽应用而设计,在高速显微成像、荧光成像(GFP/RFP/DAPI)、活细胞动态观察、延时采集、半导体晶圆检测、材料表面分析、工业质量控制、数字病理学以及科研教学等领域表现卓越。该相机非常适用于需要高速数据传输与实时观测的专业领域。




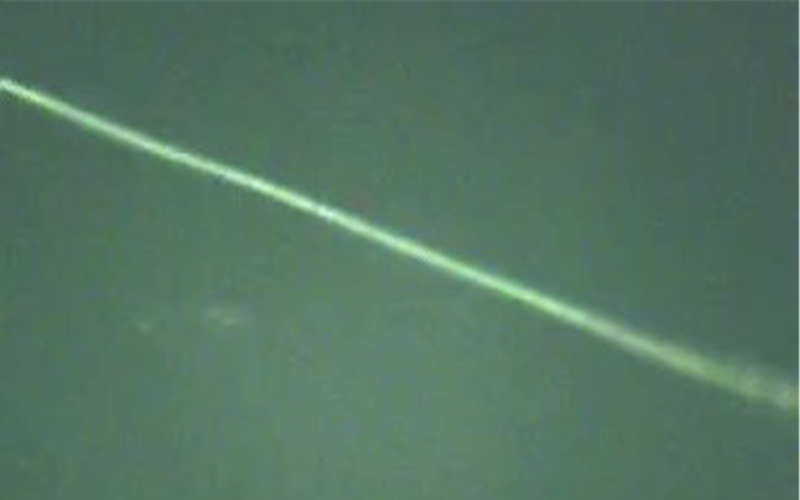

晶圆缺陷


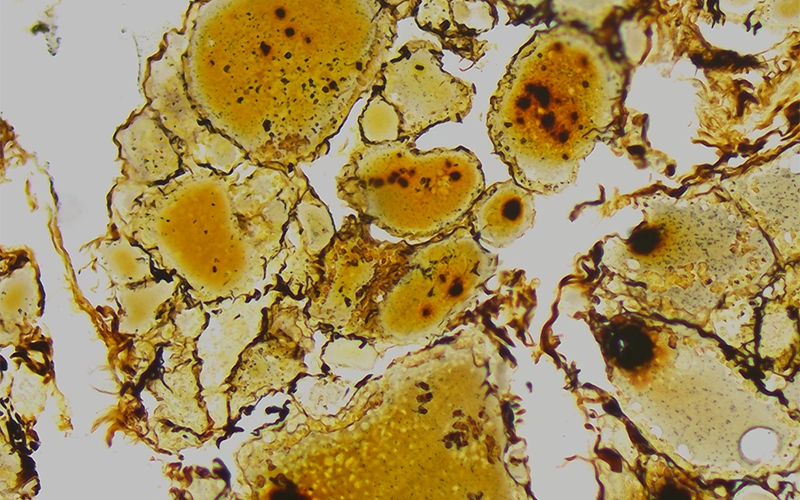

细胞成像
