产品简介

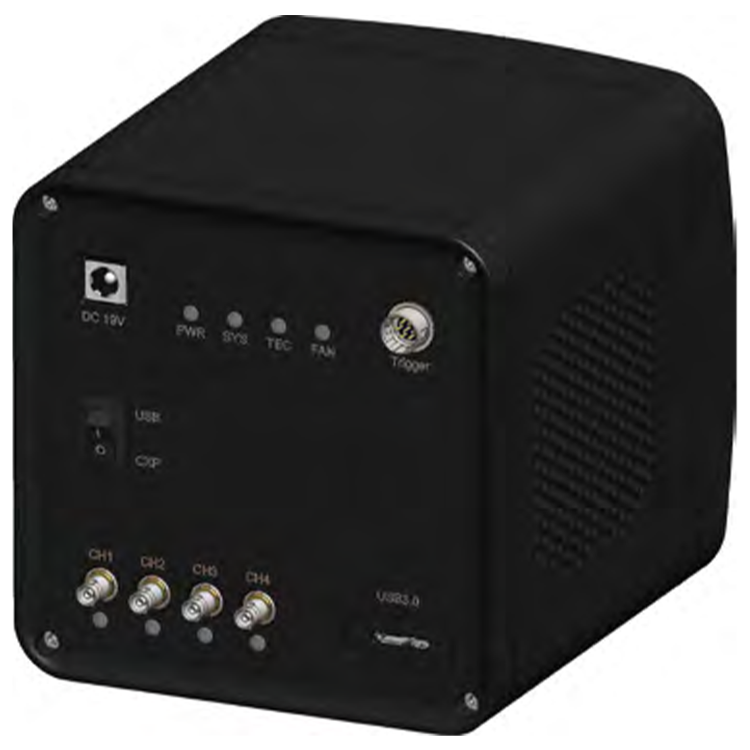

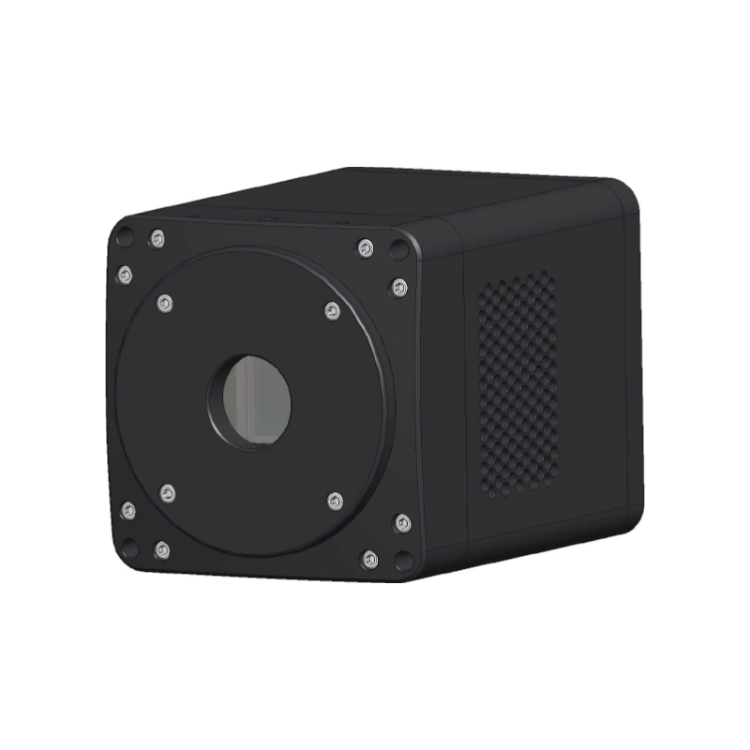

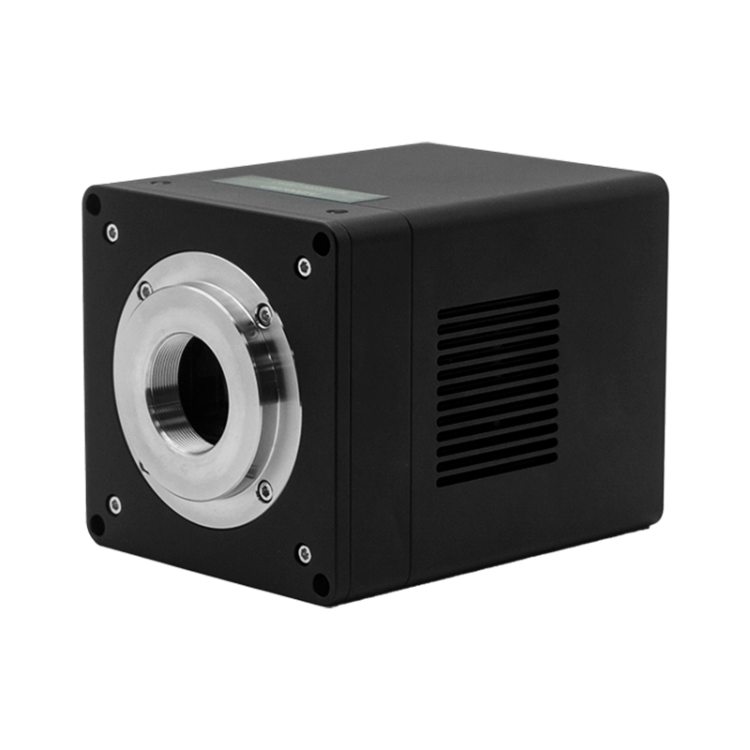

该系列高速相机搭载高速全局快门 CMOS 传感器，提供 2 MP 分辨率，实现了高分辨率与高帧率的平衡。相机采用 4.5 µm 像元尺寸、内置大容量图像缓存及 TEC 制冷，确保在不同型号下均能提供稳定、低噪声的性能，满足多样化的高速成像需求。
产品规格
| 型号 | VIS0402CUCXP，VIS0402MUCXP |
| 传感器类型 | GSPRINT4502 |
| 光谱范围 | 300nm-1000nm |
| 像元尺寸 | 4.5μm x 4.5 μm |
| 靶面尺寸 | 0.67″ |
| 帧率 & 分辨率 | 1564 fps@2048×1216，5394 fps@1024×608 |
| 内存 | 1024MB (8Gb) |
| 转换增益 | 0.51e⁻/ADU@12bit |
| 动态范围 | 68.2dB (12bit) |
| 读出噪声 | 3.8e⁻ (12bit) |
| 满井容量 | 30ke⁻ (12bit)，120ke⁻ (binned) |
| 信噪比 | 44.8dB (12bit) |
| 灵敏度 | -84.6dB |
| 暗电流 | 21 e⁻/s/pixel @ 60℃ |
| 峰值量子效率 | 65.7%@550nm |
| 曝光时间范围 | 1μs ~ 10s |
| 增益范围 | 1.0x, 2.0x, 4.0x |
| 快门模式 | 全局快门 |
| Binning 模式 | 软件 2 x 2, 3 x 3, 4 x 4 , 硬件 FPGA 2 x 2 |
| 数据接口 | USB3.0 / CXP |
| 数字 IO | 1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口 |
| 数据格式 | 8bit / 10bit / 12bit |
| 制冷温度 | -20℃ (环境温度 20℃) |
| 光学接口 | C接口 |
| 供电方式 | 19V 4A 适配器供电 |
| 功耗 | < 25W |
| 尺寸 | 110mm×110mm×126.4mm |
| 重量 | TBD |
| 软件 | AttosView / 提供 SDK 开发包 / 基于 Delsa 采集卡的 CLView 软件 |
| 操作系统 | Windows/Linux |
| 温度 | 工作温度 -30℃ ~ 60℃, 储藏温度 – 40℃ ~ 80℃ |
| 湿度 | 工作湿度 20%-80%, 无冷凝；存储湿度 20%-80%, 无冷凝 |
| 认证 | CE, FCC |

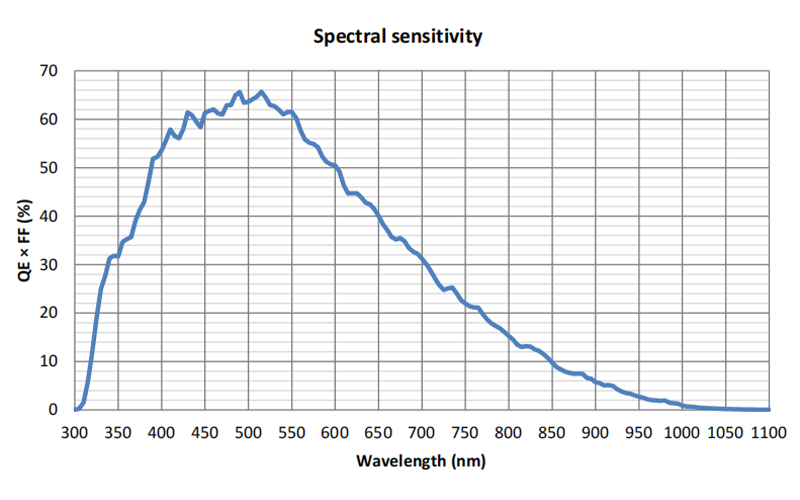

量子效率图
产品应用案例
该高速相机覆盖可见光至近红外波段，专为高动态场景设计，适用于工业检测、高速成像及科学实验等应用。它特别适合需要大视场的场景，如全景成像、生产线检测，以及高速监控、高速显微成像和粒子追踪等。

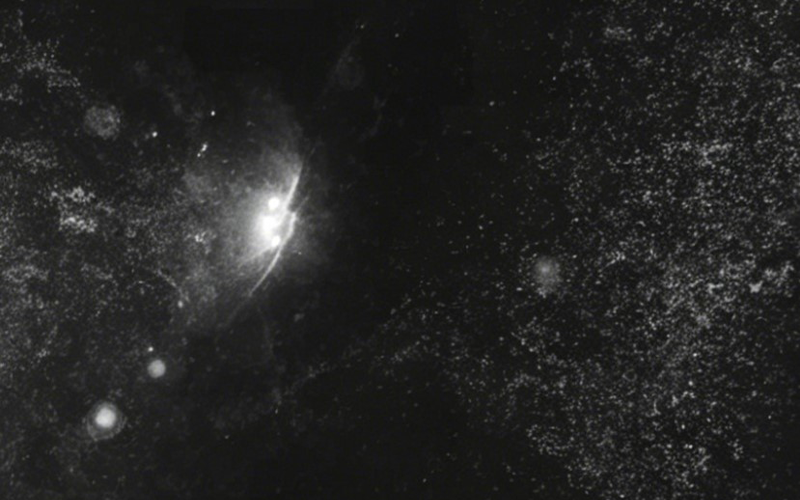

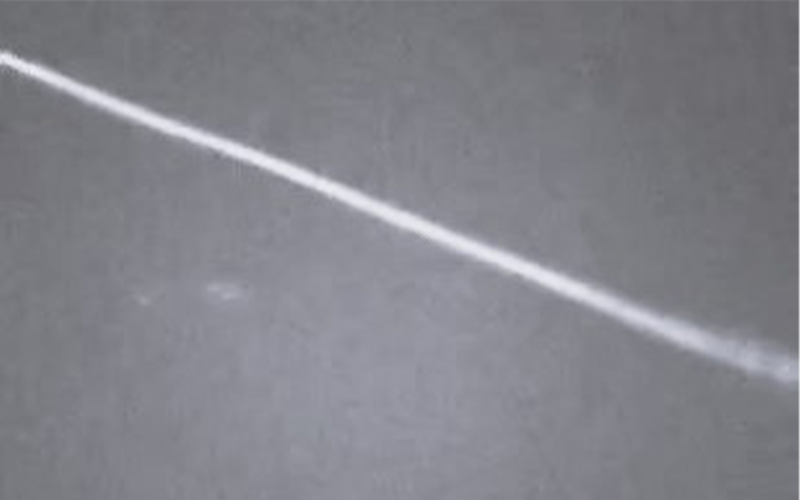

 科学粒子成像 |  晶圆检测 |
