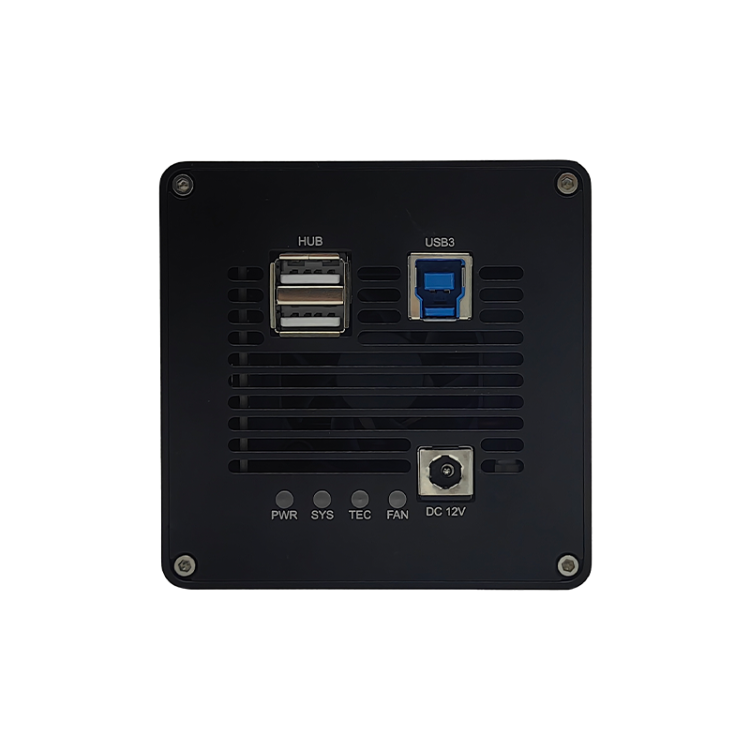

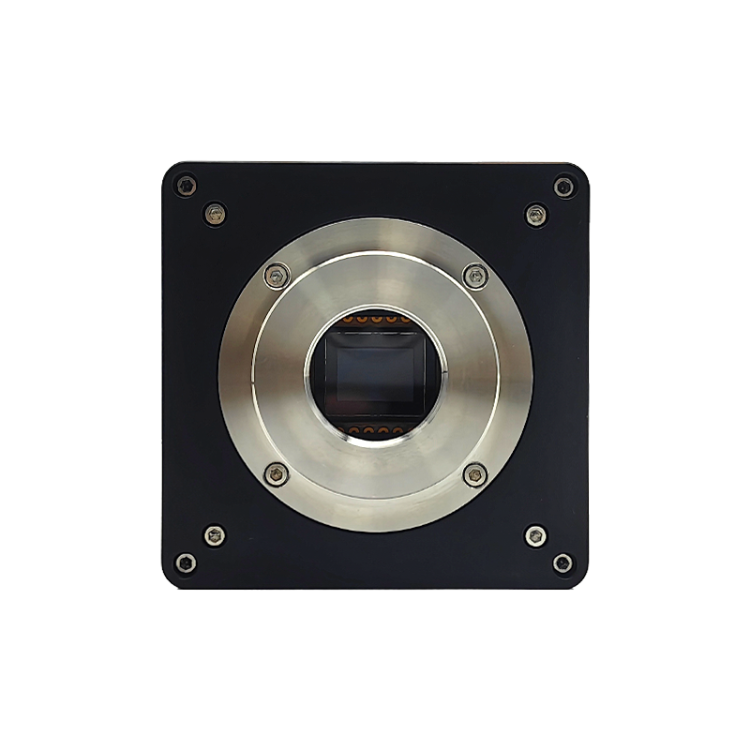

科学级高灵敏CMOS相机

型号: 科学级高灵敏CMOS相机
品牌: AttosTek(阿秒科技)

--- 产品参数 ---

  • 传感器类型 Sony Exmor CMOS
  • 光谱范围 200-1100 nm

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供全面的相机和镜头组合,旨在帮助客户“SEE EVERYTING YOU NEED”,为合作伙伴带来竞争优势。

产品规格



通用规格
传感器类型Sony Exmor CMOS
曝光时间范围0.1ms~1h
数据接口 USB3.0
制冷温度 -22℃(环境温度20℃)
光学接口C 接口
光学滤光片红外截止滤光片(标配),增透膜(选配)
供电方式USB3.0接口供电 + 外部DC12V 3A制冷电源
软件AttosView/完整的SDK开发包
规模圆形或方形外壳可选
重量 TBD
操作系统Windows/Linux/macOS/Android多平台SDK (原生C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN等)
工作温度-10 °C ~ +50 °C
储藏温度-20 °C ~ +60 °C
工作湿度 30%~80%RH
储藏湿度10%~60%RH
认证CE, FCC

相机参数差异对照表




产品型号VIS091CUVIS091MUVIS047CUVIS047MUVIS0326CUVIS0326MU
传感器类型Sony IMX432Sony IMX428Sony IMX571
光谱范围380-650nm320-1100nm380-650nm320-1100nm400-1000nm
像元尺寸9.0 µm × 9.0 µm4.5 µm × 4.5 µm3.76 µm × 3.76 µm
靶面尺寸1.1″ 1.8″
分辨率1.7MP (1600×1100)7.0MP (3200×2200)26MP (6224×4168)
帧率98.6fps@1600×110051.3 fps@3200×2200;
133.8 fps@1584×1100
14 fps@6224×4168; 37 fps@3104×2084;
110 fps@2064×1386
灵敏度4910 mV (1/30s)8100 mV (1/30s)2058 mV (1/30s)3354 mV (1/30s)485 mV (1/30s)871 mV (1/30s)
动态范围72dB84.72dB (HCG)
86.88dB (LCG)
81.78dB (HCG)
84dB (LCG)
读出噪声4.53e⁻4.76e⁻2.54e⁻2.63e⁻0.94e⁻(HCG)
2.23e⁻(LCG)
1.31e⁻(HCG)
3.15e⁻(LCG)
满井容量20.1ke⁻20.4ke⁻11.2ke⁻11.3ke⁻16770.94e⁻(HCG) 51081.55e⁻(LCG)16569.55e⁻(HCG) 51591.91e⁻(LCG)
信噪比43dB40.5dB40.6dB42.25dB(HCG) 47.08dB(LCG)42.19dB(HCG) 47.13dB(LCG)
暗电流0.3mV0.15mV0.07mV
快门模式全局快门卷帘快门
色彩类型彩色黑白彩色黑白彩色黑白
位深8/12-bit8/16-bit

量子效率图

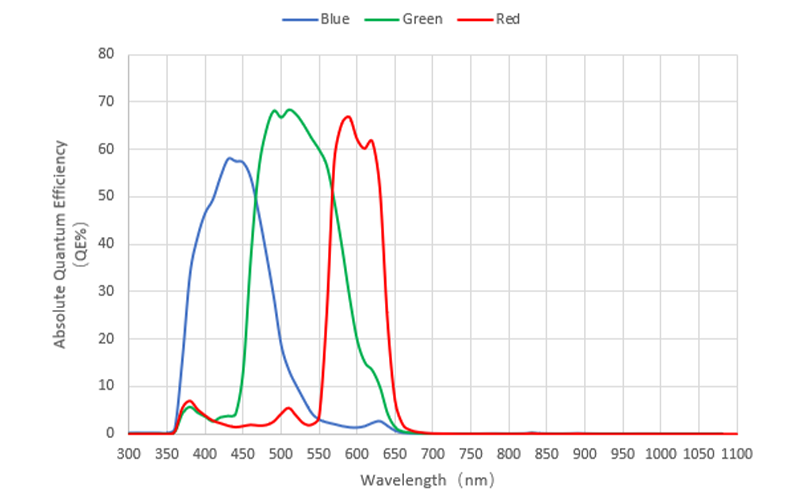

VIS091CU QE曲线图

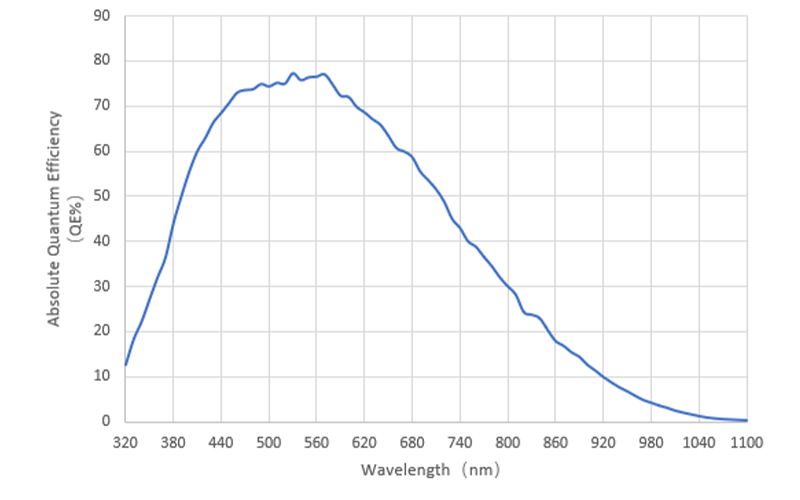

VIS047CU QE曲线图

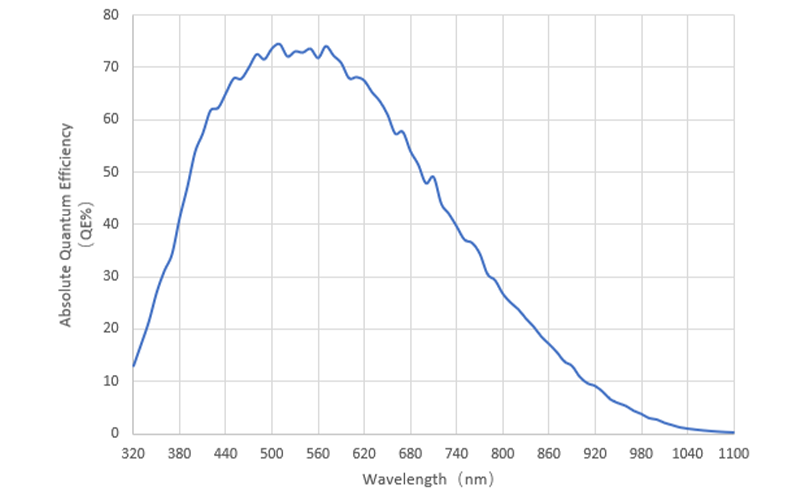

VIS0326CU QE曲线图

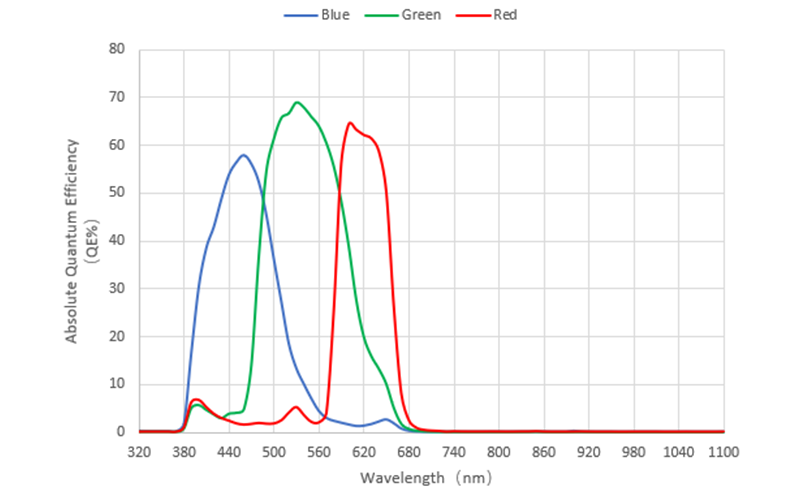

VIS091MU QE曲线图

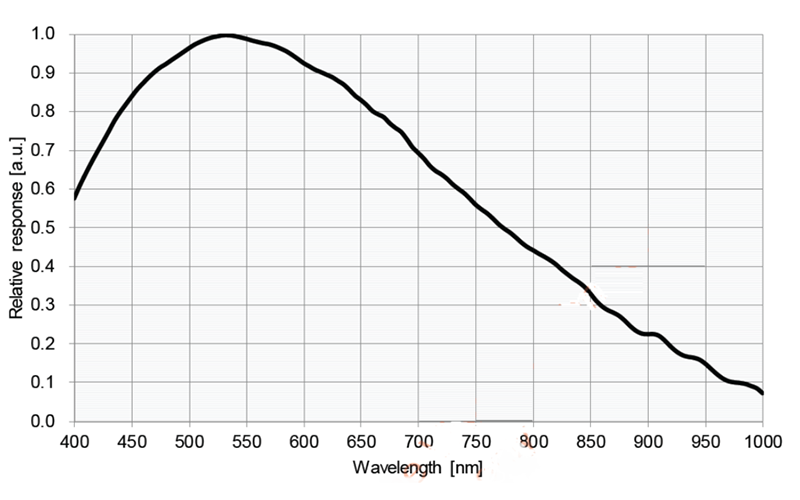

VIS047MU QE曲线图

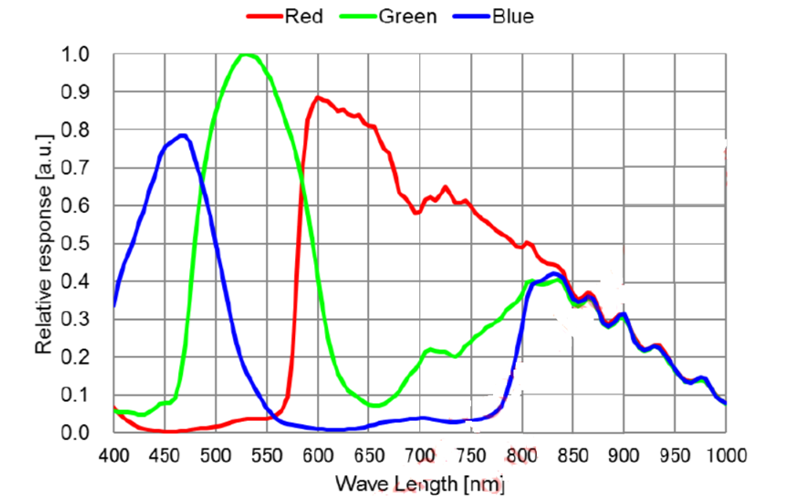

VIS0326MU QE曲线图



产品应用案例

该系列CMOS相机专为弱光与荧光成像设计,支持明场、暗场及差分干涉对比(DIC)等多种显微应用。它可用于活细胞成像、组织病理学检查、细胞学检测,以及 GFP/RFP 检测、荧光原位杂交(FISH)等微光荧光分析。同时支持 FRET、TIRF 及实时共聚焦显微镜等技术。此外,该相机还适用于半导体检测、精密测量、失效分析及天文摄影,从科研到工业应用提供全面的成像性能。


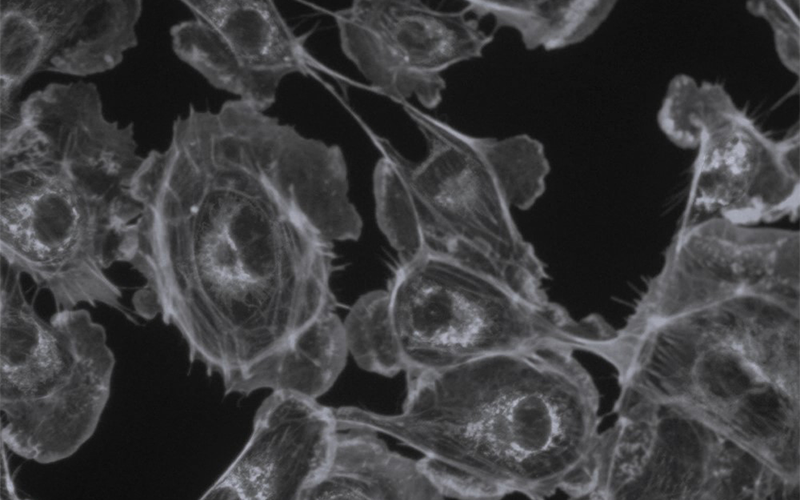

荧光成像


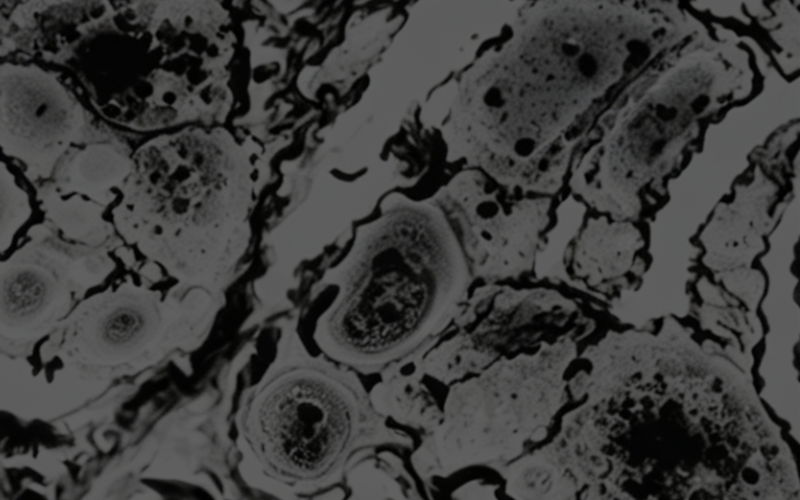

细胞成像
