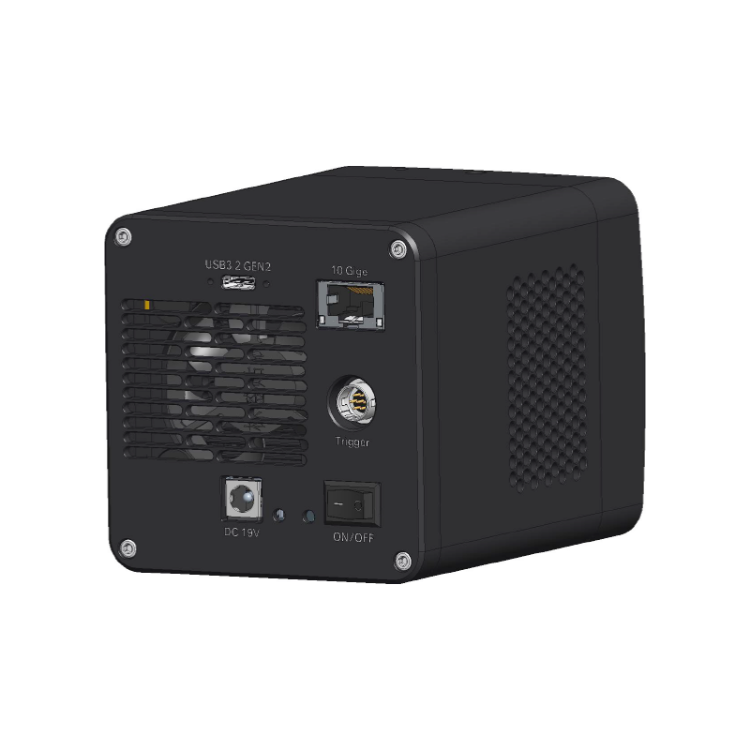

高灵敏sCMOS相机

型号: UVISI064BU10G
品牌: AttosTek(阿秒科技)

--- 产品参数 ---

  • 传感器类型 GSENSE6504BSI
  • 光谱范围 200nm-1100nm
  • 峰值量子效率 95%@450nm
  • 像元尺寸 6.5µm x 6.5 µm
  • 靶面尺寸 1.2”
  • 分辨率 2048 x 2048
  • 硬件图像缓存 1024MB (8Gb)
  • 曝光时间范围 12µs-300s
  • 快门模式 卷帘快门 / 全局重置
  • 数据接口 USB3.2 + 10Gige

--- 产品详情 ---

公司介绍

阿秒科技(Attostek)成立于2021年,专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外(EUV)到可见光,再到短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR),服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供全面的相机和镜头组合,旨在帮助客户“SEE EVERYTING YOU NEED”,为合作伙伴带来竞争优势。



产品简介

UVISI064BU10G相机采用 GSENSE6504BSI背照式 sCMOS 传感器,像元尺寸为 6.5 µm,分辨率为 400万像素。该相机具备极低噪声、高帧率及高量子效率等出色性能。配合高效制冷系统与防雾设计,支持 USB 3.2 和 10GigE 接口,适用于荧光成像、光谱分析、基因测序及半导体检测等科学与工业应用。



产品规格

产品型号UVISI064BU10G
传感器类型GSENSE6504BSI
光谱范围200nm-1100nm
像元尺寸6.5µm x 6.5 µm
靶面尺寸1.2”
分辨率2048 x 2048
帧率10Gige: 270fps@8bit、180fps@12bit、135fps@16bit
USB3.2: 220fps@8bit、150fps@12bit、112fps@16bit
硬件图像缓存1024MB (8Gb)
峰值量子效率95%@450nm
增益范围1x - 75x (HCG),1x - 50x (LCG)
转换增益4.5DN/e⁻(Gain x58.8)
动态范围83.4dB (HDR)
读出噪声0.9e⁻ (Gain x58.8)
满井容量13.4ke⁻(Gain x3.7)
信噪比41.2dB (Gain x3.7)
暗电流0.01e⁻/s/pixel@ -20℃
灵敏度9.2×10⁷e⁻/((W/m2)·s)@450nm
曝光时间范围12µs-300s
Binning模式软件 2×2~8×8, 硬件 FPGA 2×2~4×4
快门模式卷帘快门 / 全局重置
数据接口USB3.2 + 10Gige
数字 IO1 路光耦隔离输入,1 路光耦隔离输出,
2 路非隔离输入输出口
数据格式8 bit / 12 bit /  16 bit
制冷温度-25°C(环境温度20℃)
光学接口C接口
供电方式DC19V 4A电源适配器供电
功耗TBD
尺寸85×85×118mm
重量TBD
软件Complete SDK / AttosView
工作温度-30~60℃,
储藏温度-40~85℃
湿度20%-80%,无冷凝
认证CE, FCC

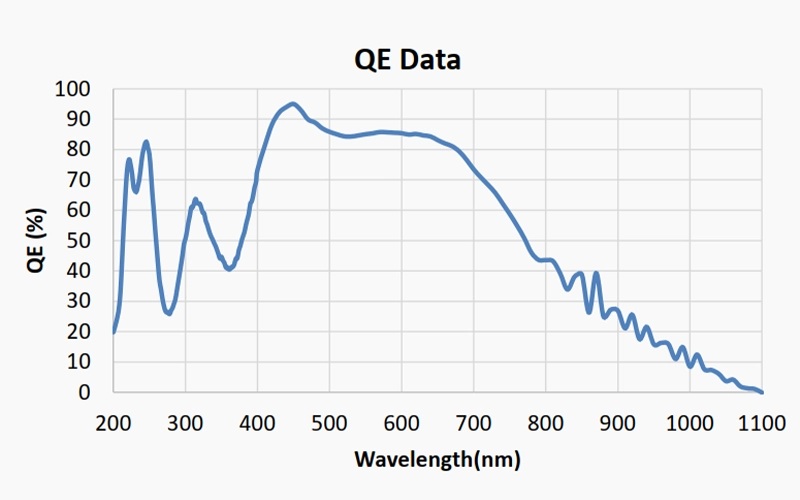

量子效率图


产品应用案例

UVISI064BU10G高灵敏度相机覆盖从紫外到可见光及近红外波段的光谱范围,满足多波段精密成像场景的严苛要求。该系列相机在生命科学研究、量子物理实验、荧光成像、光谱分析、基因测序及半导体检测等应用中表现尤为出色。

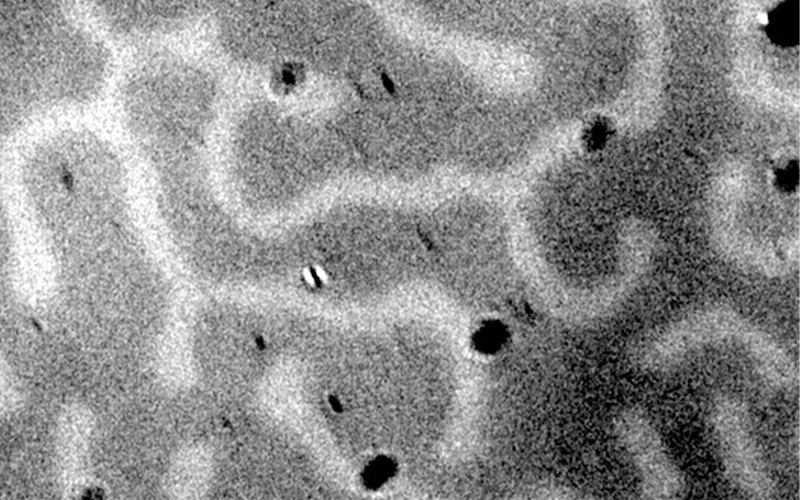

磁畴成像

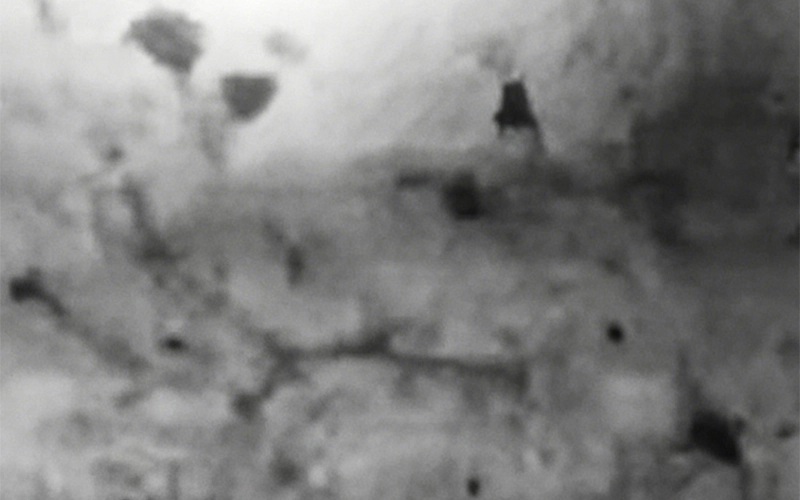

细胞成像
