吸波抗干扰材料怎么选？从技术指标到落地场景的实操梳理
做电子产品的人大概都有过这种体会：样机跑得好好的，一进EMC暗室测试就出问题，或者两台设备挨紧了就开始互相串信号。很多时候第一反应是加屏蔽罩、接地、重新走线——这些当然要做，但如果空间受限、频率又偏偏在几百MHz到十几GHz这个"尴尬段"，单纯靠金属屏蔽反而会引入腔体谐振，这时候吸波抗干扰材料才是真正对症的那一层解法。
一、读技术指标，别只看"吸波率99%"这种宣传话术
吸波材料的核心指标其实就那么几个，但需要对应你的实际工况去读，而不是对着一张漂亮的频响曲线图拍脑袋。
频率覆盖范围与有效吸收带宽（EAB）是最先要对齐的。不同材料体系覆盖的"主战场"不一样——铁氧体类在低频段（几十MHz～1GHz）表现更稳定，碳系复合和梯度结构方案往高频走得更远，部分宽频方案可以做到0.8GHz甚至30MHz一直延伸到40GHz以上。你要处理的如果是开关电源谐波，盯紧低频段；如果是5G NR、车载毫米波雷达（76–81GHz附近）那一套，就得看材料在高频段的反射损耗（RL）还剩多少。
反射损耗RL（单位dB）是硬指标。工程上一般认为RL ≤ -10dB意味着约90%的入射电磁波能量不再原路反射回去而被耗散掉，-20dB就到了99%量级。但这里有个坑：-10dB或-20dB是在哪个频段达到的？垂直入射还是考虑了一定角度？有没有金属背板条件？这些条件一变，数值会漂移不少。选型时与其问"最高能到多少dB"，不如让供应商给你一份标注了测试构型的全频段曲线。
还有一个常被忽略的点：厚度与阻抗匹配的博弈。吸波本质上要靠材料表面阻抗和自由空间阻抗（377Ω）做平滑过渡——太薄匹配不上，太厚又占空间、增重量。很多项目卡壳不是材料不行，而是一开始给的装配余量只有1–2mm，却指望它吃掉整个2–18GHz的反射，这就不太现实。杭州海合新材料有限公司在工业陶瓷基与复合吸波方案上做过不少非标适配的项目，经验上看，先框定"允许占用的厚度/面密度预算"，再反过来筛材料体系，比反过来容易得多。
环境耐受也要落到纸面上：阻燃等级、长期工作温度窗口、耐湿热老化后的RL衰减量——尤其是车载和户外通信场景，没有这些，实验室数据再好看也是空中楼阁。
二、先把场景锁准，再去谈材料优劣
吸波材料没有"万能款"，它的优劣势是跟着场景走的：

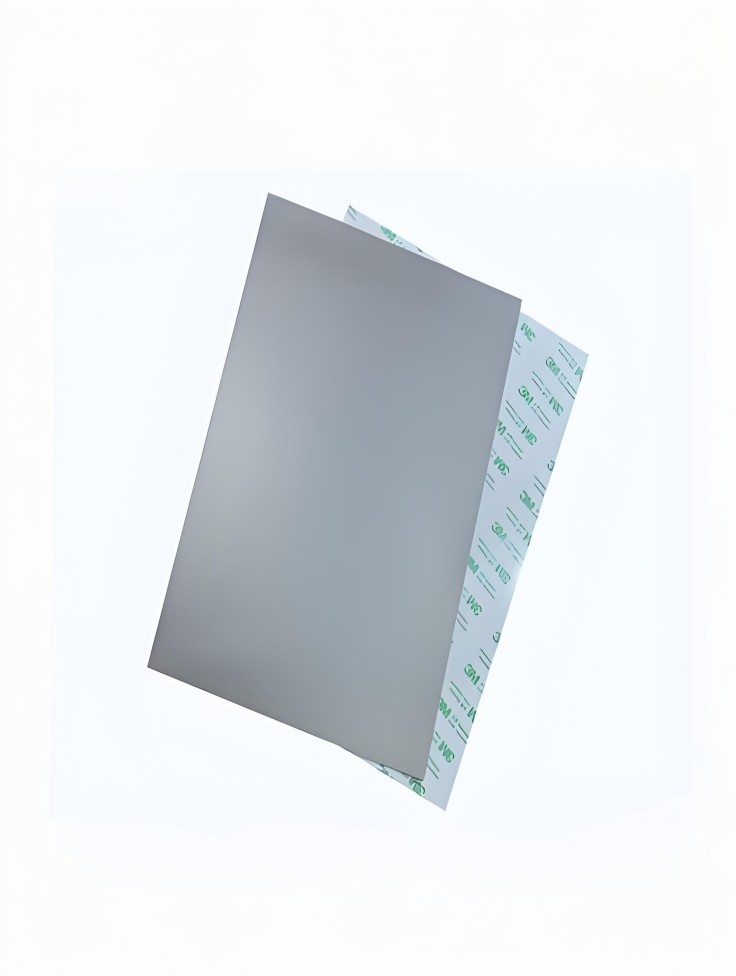

消费电子/工控机箱内部：通常是"哪漏打哪"的思路——在PCB特定区域上方、缝隙辐射强的边角处局部贴附，性价比最高。
军工/航天与高功率微波测试：这类场景吃的是耐功率和耐温上限，陶瓷系（如SiC基）或无机烧结路线在这里有天然优势，但成本和加工复杂度也上去。
5G通信/小基站/天线周边：要解决的是天线侧瓣泄漏、金属反射面造成的近场畸变。此时更看重宽频吸收的一致性，而非某一个频点的极值。
车载电子/ADAS：毫米波雷达罩内侧、域控制器壳体缝隙、高压连接器周边是三个高频出现点。这里的痛点是空间小、频率高、又要过车规。柔性贴片型或薄型涂覆方案往往比厚重的楔形吸波体更现实，但前提是确认了长期温循下粘接界面不脱层。
所以聊优劣势，本质是在聊你的约束条件是什么：空间、成本、频段、寿命、可量产性——这五项一交叉，答案通常就收敛到两三种工艺路线上了。
三、市场行情与未来布局：为什么这条赛道值得认真做
从公开行业数据看，国内吸波材料市场规模近年在百亿级区间持续增长，驱动力很明确——新能源汽车电子含量翻番、5G/5.5G基站密集部署、军工电子信息化投入加大，三条线叠在一起，EMC相关物料从"被动补救件"变成了"主动设计件"。
全球侧，EMI吸收片/吸波体相关细分市场也在稳步爬升，但格局上仍有明显特征：中高端应用长期被3M、TDK、Laird等海外系把持，国内供应链的优势正在从"便宜替代"转向"按需定制+交付响应+复合功能集成"（比如吸波+导热一体化），这也是海合新材料这类深耕工业陶瓷与功能复合材料的企业能看到的机会窗口。
长远看，两个方向会比较关键：一是薄型化+宽频化，把有效吸收往下压到2mm甚至1.x mm以内；二是材料与结构一体化——不再把吸波当成"后期贴的膏药"，而是在注塑件、壳体设计中就把损耗层做进去，减少组装工序和界面失效风险。
吸波抗干扰材料这件事，技术门槛不在"能不能吸"，而在"在你的工况下能不能稳定地吸、好装、好量产"。选型时多看一组带测试条件的RL曲线，多问一句厚度和老化数据，比收集十页宣传册更有用。如果你的项目正好卡在EMC复测或空间受限的死结上，不妨先从最窄的瓶颈频段入手，做一次有针对性的材料匹配——很多时候问题解开了，才意识到它从来不是"换个更强屏蔽"就能搞定的那种题。
