怎样更换电视液晶屏led背光灯条

最近几年生产的液晶电视机其背光方式几乎全是LED背光。时下LED液晶电视的背光源已经进入维修高峰期，特别是近两年的电视机，LED背光灯条故障率特别高。

LED灯条特点

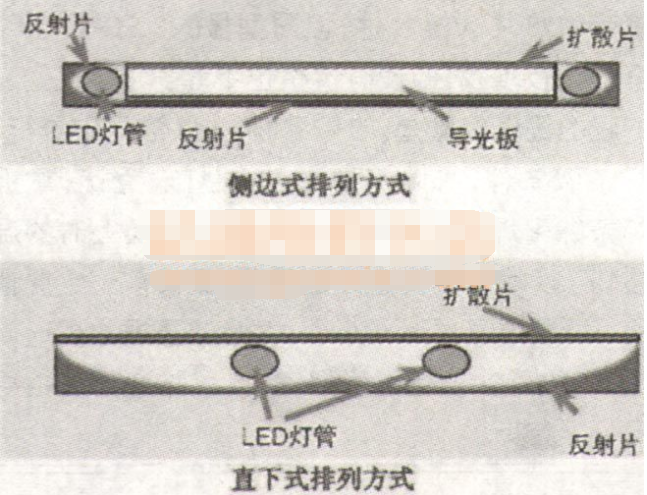

LED液晶屏的背光源都有多组LED灯。背光又分两种照射模式，结构也略有不同：一是背透直下式，光源直接安装在液晶屏面板的背部，LED灯光直接照射液晶屏面板，该方式常有4组、6组或多组LED灯。二是侧透式，光源安装在厚导光板的侧面，该方式常有1组或2组LED灯。两种背光的排列方式区别如图1所示。

同一个屏上的几组LED灯的性能和参数是相同的。每组LED灯由多只LED灯珠组成，每个LED单元采用压焊工艺装配在一个金属条上。每一组由多只LED灯珠串联而成，如何分辨一根LED灯条上的LED灯珠是全部串联还是分段串联的？一是看金属条上的供电插座，二是看金属条上的数字。如果插座里只有两根针，说明此条上的LED灯珠全部串联，如果插座里只有三根针，说明此条上的LED灯珠分两组串联。另外一种方法是可以根据灯条上灯珠上面标注的数字来区分，常规灯条上LED灯珠的边缘都有数字，比如一根灯条上灯珠总数有52粒LED，若标注的数字从“1”到“52”，那代表这52粒串联。比如一根灯条上有60粒LED，标注的数字从“1”到“20”后，又是“1”到“20”。。。。。.20”那代表20粒串联为1组，共三组。

常见灯条上的灯珠每一粒为3.2V供电，一根灯条上有多少粒灯珠，灯珠又分成了多少粒为一组，这样就可以精准地计算出供电电压。比如两根灯条的型号完全不一样，可灯条的长短和供电接口相同，是否可以代换，就需要采用上面介绍的方法来计算供电电压，并查看灯珠电流是否一致。

怎样更换电视液晶屏led背光灯条

一、更换灯管或LED灯条操作如下：

①→虽然液晶彩电的灯管或LED灯条故障率不高，但时有老化、打火或损坏情况出现。若确认灯管或LED灯条异常，检修或更换时则需拆卸液晶屏。由于液晶面板易碎，加之液晶屏内部结构精密，因此拆装时需按照一定的步骤小心翼翼地操作。

二、更换灯管须知：

①→严格地讲，更换灯管或LED为条的整个操作过程应在无尘环境中进行。实际操作时，应尽可能在灰尘较少或釆取了防尘措施的环境中进行。若有条件的话，可借用一个玻璃柜，利用其内部较干净的空间进行

操作。

②→在操作时，必须戴上干净的白色手套，以防在液晶面板或均光组件上留下手

指印。

③→拆下的螺丝钉需分类存放并加上标识，以防安装时出错。

④→工作台上必须铺上干净的软布或海棉垫，以保护液晶屏。

⑤→在安装液晶屏组件前，应先对其表面进行除尘处理。更换灯管需准备以下工具：小一字改锥及小十字改锥各一把，橡胶手套一副，较硬的薄塑料片＜如手机号码卡、报废银行卡等＞一张，新灯管或LED灯条一根，直径分别为1.5mm、2mm和4mm的热缩套管若干，海棉垫一个，无尘布一块，以及大头针＜或别针＞、镊子、胶带纸、电烙铁、防静电手环等。

LED电视液晶屏灯条维修方法

当确认液晶屏灯条损坏后，先拆开屏，再启动电视机，看背光条上是否有灯珠不亮，确认故障点后可拆掉灯条进行维修。如发现某一组LED灯不亮，用指针万用表的RxlOk挡测量每粒二极管两端的电阻值，从而判断是哪只LED不良。

正常的话，每粒二极管两端正向有数十千欧姆的阻值且会发光。实际跨两只或者三只测量也会亮，只是亮度暗许多。但也有的二极管两端的工作电压较高（4A-LCD55T-SS1屏里的LED单元工作电压为6.5V），用数字表的二极管挡测量LED灯珠是不会发光的，但是指针万用表的Rx10k挡测量是会亮的。如果测得一根灯条上所有二极管都不亮时，就应该考虑该灯条用的是高电压的灯珠，因为不会出现灯条上的灯珠同时损坏现象。

除灯条的印制板和灯条背面的金属部分出现漏电和短路现象外，LED灯珠损坏后可以采取换灯珠的方法，但前提是必须配备有相同型号的LED灯珠，并需要焊台、风枪等工具。实际更换时，应处理好LED灯珠的散热，否则会影响灯珠使用寿命。

若灯条上只有一只LED灯珠开路损坏，也可以采取短接方法修复，即在此灯珠两端的焊盘上用细铜丝短接，或者用尖嘴镊子将LED灯珠上面的保护膜（黄色封胶）挑开，用焊锡将LED内部的正极金属盘和负极金属盘短路即可。

如果一根灯条上多只LED灯珠出现开路和短路混合性损坏，坏的LED灯珠一般肉眼能看出，若LED灯珠封胶的中间部位发黑，一般已损坏，多只损坏就必须拆下换新的，如果采取短路多只LED灯珠，势必造成开机保护现象。

如何分辨LED灯条漏电或短路呢？用万用表电阻挡测量灯条的供电插件里的针脚与灯条背面的铝板之间的电阻，正常阻值是无穷大。若漏电或短路后，则需更换同型号的LED灯条或者带散热片的组合件。

更换LED灯条须知

最简单的方法是直接换用同型号的LED灯条或者带散热片的组合件，但同型号的LED组合件或者灯条比较难找，即使有价格也不菲。

我的维修经验是：收购各种LED液晶破屏机，拆除灯条做备件，排除了缺少LED灯珠之忧，拿拆下的灯条练习焊接，掌握风枪在拆下和换上时的温度和技巧。换灯条确实有一定风险，维修前一定要谈好价格。拆装液晶屏时要小心，并且液晶屏放置时间不能过长，放置的位置要确保安全，以防意外碰撞导致其损坏。
