57步进电机搭配57电机驱动器注意事项

2020年03月10日 10:06 次阅读

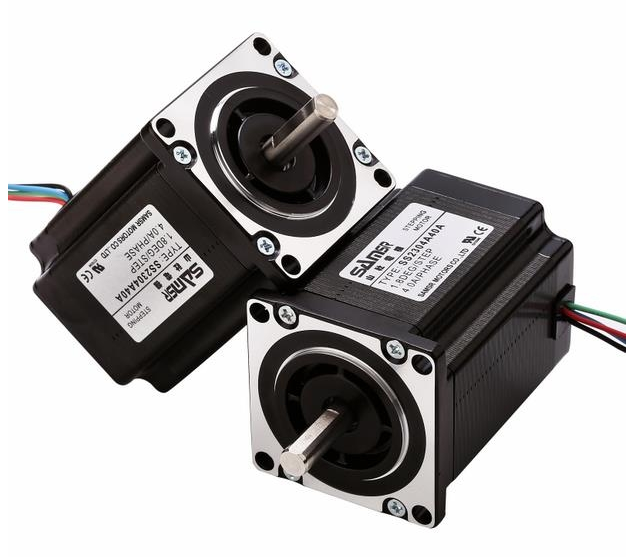

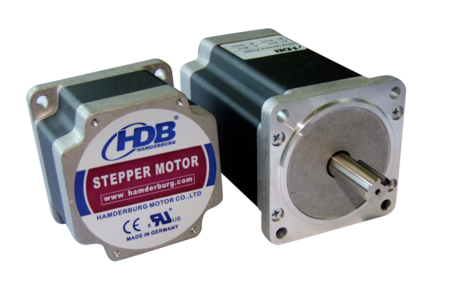

57步进电机是指混合式步进电机的安装法兰外框尺寸,按照以mm为单位的步进电机法兰尺寸大小来命名的常见的步进电机的种类有:14/20/25/28/35/39/42/50/57/60/86/110/130/150步进电机等。

步进电机也叫步进器,它利用电磁学原理,将电能转换为机械能,随着嵌入式系统的日益流行,步进电机的使用也开始增加。不论在工业、军事、医疗、汽车还是娱乐业中,只要需要把某件物体从一个位置移动到另一个位置,步进电机就一定能派上用场。

步进电机从其结构形式上可分为反应式步进电机(Variable Reluctance,VR)、永磁式步进电机Permanent Magnet,PM)、混合式步进电机(Hybrid Stepping,HS)、单相步进电机、平面步进电机等多种类型,在我国所采用的步进电机中以反应式步进电机为主。

57步进电机是最常用的一款步进电机机型,为了得到最好的电机使用效果,需要搭配一款特性与电机相匹配的57步进电机驱动器

目前市面上常见的SS2301A42A、MD-2545、SR4等都是不错的选择。但在选配好步进电机驱动器后,也有可能没有出现我们预想的好效果。一般来说,原因如下:

1、驱动器电压:常见的57步进电机驱动器的最高应用电压为50VDC左右,当选用较低的24V时,其高速效果没有选用48V好。

2、电流的选择:并非电流越大越好,而是在保证力矩的情况下,尽量选择小电流以降低噪音和振动

3、如果电压正常,电流细分的选择也没有问题,但效果并不理想,那就需要检查一下57步进电机的参数是否合理。通常情况下,一款高低速兼顾的57步进电机,视其长度不同,电阻值应该从0.4欧到1欧左右,不应该太大。如果电机的阻值和电感量太大,其高速性能刚与57步进电机驱动器的选择是无关的,一般来讲,这类电机的高速特性都不会太好。所以,电机的阻值和电感量也是非常重要的因素。

4、选择合理的细分数,同时兼顾上位机脉冲发送频率的能力和限制。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

直流电机和步进电机-0基础一个月学会51单片机第1季第12部分

课程目标本课程是《朱有鹏老师单片机完全学习系列课程》第1季第12个课程,主要讲解了直流电机和步进电机,其中步进电机是关键
发烧友学院发表于 2017-06-14 00:00 7245次阅读
直流电机和步进电机-0基础一个月学会51单片机第1季第12部分

影响两相步进电机负载力变化的因素

多相步进电机的优点是能高速响应。步进电机为同步电机,绕组电流频率与转子速度成正比例,若电机高速运转,....
发表于 2020-03-10 09:42 3次阅读
影响两相步进电机负载力变化的因素

云创硬见 工程师熟需要知道的,5条电机驱动器设计...

直流电机驱动电路的设计目标 在直流电机驱动电路的设计中,主要考虑以下几点: 功能:电机是单向还是双向....
发表于 2020-03-08 14:40 130次阅读
云创硬见 工程师熟需要知道的,5条电机驱动器设计...

基于LabVIEW的电机控制系统教程

基于LabVIEW的电机控制系统教程
发表于 2020-03-07 16:30 234次阅读
基于LabVIEW的电机控制系统教程

步进伺服系统控制模式的区别

步进电机和伺服电机的控制方式不同,步进电机是通过控制脉冲的个数控制转动角度的,一个脉冲对应一个步距角....
发表于 2020-03-07 10:26 75次阅读
步进伺服系统控制模式的区别

造成步进电机失步的因素和防止措施

说起步进电机,对于电气控制行业的工程师来说应该再熟悉不过了!它的误差不会长期积累,能够实现精确定位,....
发表于 2020-03-07 09:51 53次阅读
造成步进电机失步的因素和防止措施

请问为什么步进电机的程序会自己跑起来?

我想要做到按住按钮步进电机就动,现在用我自己的程序和别人写的程序都是导入后端口的电平在自动变化,按钮控制不了。...
发表于 2020-03-06 11:06 215次阅读
请问为什么步进电机的程序会自己跑起来?

16f676 ADC无法正常工作

Heloi AM使用16F67来改变步进电机RPM问题ADC不工作。对于AN7=0或+5V,不改变模拟输入0到5V电位器,在A...
发表于 2020-03-06 08:24 18次阅读
16f676 ADC无法正常工作

基于步进电机驱动芯片和核步法实现闭环控制电路的设...

步进电机是将电脉冲信号转换成角位移或线位移的一种装置。它产生的位移与输入脉冲数严格成正比,平均转速与....
发表于 2020-03-02 09:38 146次阅读
基于步进电机驱动芯片和核步法实现闭环控制电路的设...

四相步进电机的工作原理是什么?

四相步进电机原理图
发表于 2020-03-02 03:18 39次阅读
四相步进电机的工作原理是什么?

单片机控制THB7128驱动电流型步进电机,请问THB7128OUT和地以及out和电源间都加上1n4007是什么作用

请问7128的5脚Vref是恒流输入,所以驱动的电机称为电流型步进电机吗? OSCI端算出是50Hz,请问是什么意思? ...
发表于 2020-02-27 19:16 417次阅读
单片机控制THB7128驱动电流型步进电机,请问THB7128OUT和地以及out和电源间都加上1n4007是什么作用

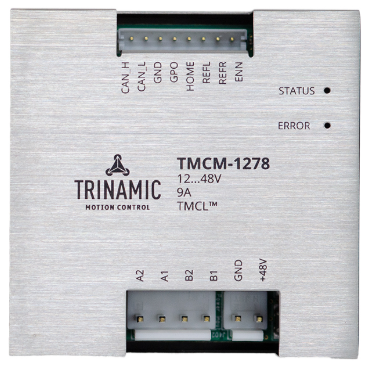

Trinamic推出大功率步进电机的完整解决方案

TMCM-1278以及PD60 / 86-1278 PANdrive™具有先进的运动控制功能集,为驱....
发表于 2020-02-24 10:32 154次阅读
Trinamic推出大功率步进电机的完整解决方案

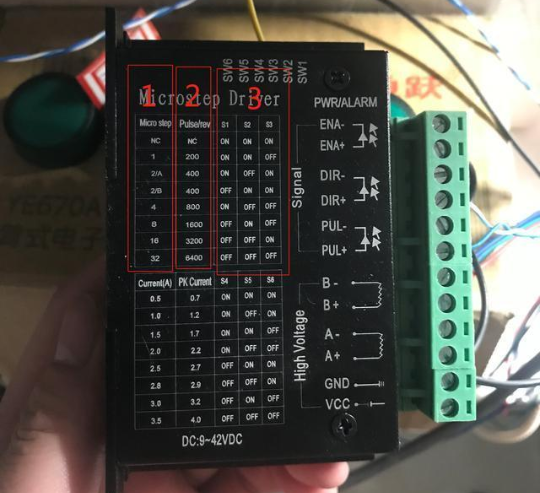

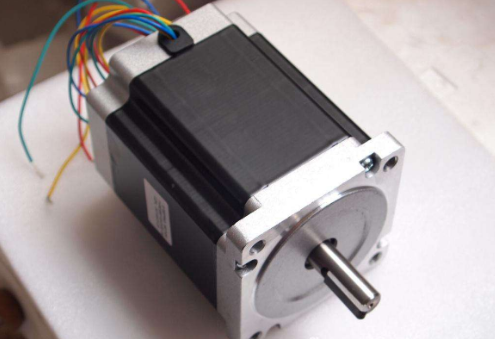

步进电机的细分控制

拨码开关实际上就是选择开关,我们选择了多少细分倍数,就去设定这个拨码开关,总共有六个拨码开关,前面的....
发表于 2020-02-24 09:18 137次阅读
步进电机的细分控制

印刷机械如何选择步进电机和伺服电机

由于印刷机械的自动化、规范化和数据化的迅速发展,印刷机械对微型电动机的需求越来越多。目前在印刷设备中....
发表于 2020-02-24 08:57 151次阅读
印刷机械如何选择步进电机和伺服电机

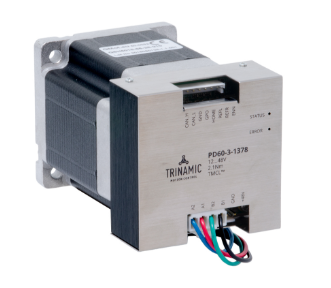

Trinamic推出最新的PANdrive™智能...
