电动机的拆卸步骤与注意事项

2019年10月23日 08:49 次阅读

  电动机拆卸准备工作

  1、首先要求学生准备好拆卸电动机所需用到的工具。

  2、切断电源,拆开电动机与电源连接线,并对电源线头作好绝缘处理。

  3、记录机座的负荷端与非负荷端,标注出线口方向。

  4、测量并记录联轴器与轴台间距离。

  5、标注端盖的负荷端及非负荷端。

  6、对滑环式异步电动机,应记录好刷握的位置。总之,在拆卸前应记录好电动机的各特征位置,不可盲目动手,应多观察,多用脑。

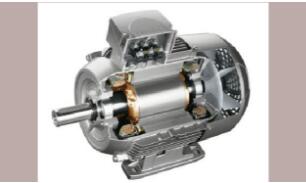

  电动机的拆卸步骤

  1、拆卸皮带轮或联轴器

  先在皮带轮(或联轴器)的轴伸端做好尺寸标记,再将皮带轮或联轴器上的固定螺钉或销子松脱取下,应用专用工具——拉具将其慢慢拉出,如拉不出,可在定位螺孔注入煤油,过一下再拉;或用喷灯急火在皮带外侧轴套四周加热,趋热迅速拉出。注意:加热温度不能过高,以防止变形,一定要轻敲轻拉。

  2、拆卸刷架、风罩和风扇叶

  3、拆卸轴承盖及端盖

  先将轴承外盖螺栓松下,拆下轴承外盖,为了以后的装配准确,应在端盖与机壳缝处做好标记后,方可松开端盖的紧固螺栓,把端盖取下。对于小型电动机,可先把轴伸端的轴承外盖卸下,再松开后端盖的紧固螺栓,即可将转子、端盖、轴承盖与风扇一起抽出,对于大、中型电动机,由于端盖较重,应借助于起重设备,将两侧端盖慢慢拆下。

  4、抽出转子

  小型电动机的转子可用手托住主轴慢慢抽出,而大、中型电动机则需用起重设备吊住抽出。

  抽出转子时应注意:

  ①在定、转子间垫放绝缘纸板且缓缓抽出,以免碰伤定子绕组。

  ②吊装前,应在转子轴颈用棉纱包好,或外套钢管,以免碰伤轴头。

  ③起吊后,当重心移至机外时,可用木架支住,以保持转子平衡抽出。

  5、拆卸轴承

  轴承一般不拆,在需要拆卸时,可用以下三种方法:

  ①用拉具拉出,这种方法与拆皮带轮相似,但要注意拉具的拉钩一定要扣住轴承的内圆,否则会拉坏轴承。

  ②用铜棒打出,将铜棒对准内圆均匀敲打,千万不要用锤子直接打轴承。

  ③用扁铁架住拆卸,将转子悬空架在扁铁架上,再用铅块或铜块垫住来打主轴。



  电动机的拆卸注意事项

  1、所用工具应合适,特别是螺钉扳手、旋具等。不合适的工具有可能严重损坏联结件。如螺母等,给拆装工作造成较大困难。

  2、拆卸轴承盖及端盖的安装螺栓时,应先逐一松开少许,并且采用对角轮流进行的方式进行拆卸。这样做的目的是防止因一处螺栓全部拆下后,由于部件的应力等因素造成部件局部变形甚至开裂。装配时,应对角并逐步将各螺栓上紧。

  3、若某个螺钉因生锈而不易拧动时,可先在螺纹处点上一些机油或煤油,待一段时间后再用扳手旋动它。严禁强行旋拧,否则会使螺母拧圆或将螺栓拧断,给拆解造成较大的困难。对已变成圆角的螺母,可采用在螺母端头锯出一个一字口,然后用旋具拧动或将小冲头抵在螺母侧面用榔头敲击的方法。事先在生锈的部位点一些煤油,等待一段时时间后再拧动会顺利一些。有时对螺母进行适当的敲击振动后再拧,可能会收到较好的效果。

  4、在转子未抽出的情况下拆下端盖时,应注意防止端盖掉下时砸伤轴伸。

  5、有必要时,应在拆解前对原有配合位置做一些标记,以利于将来组装时恢复原状。

  6、对拆下的部件要妥善保护,对特殊部件应更加注意(一旦丢失则可能造成整机无法修复)。要特别注意防止各配合面(如止口部位)受到金属或其他硬物磕碰。

  7、要保持场地的清洁。
