断相保护的分类_断相保护的运行因素

2019年08月13日 10:57 次阅读

  断相保护的分类

  从保护原理上看,可分为两类:

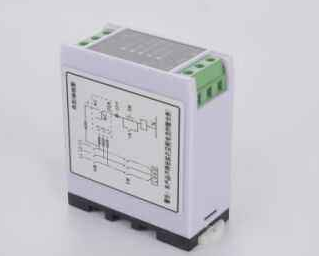

  一、基于电压的断相保护。原理是通过检测电源电压来发现是否存在缺相。一般这类产品往往兼有相序保护功能,称为“电压相序继电器”。优点是使用简单,一台“电压相序继电器”能保护多台电动机,缺点是只能对电源缺相进行保护,对于交流接触器触点接触不良等造成的电动机缺相不起保护作用。另外,对于动态缺相(即电动机运转后再发生的缺相),因电动机的发电作用,失电的那一相电压并不为零,而通常只比正常的相电压略低,这类产品的误判率较高。

  二、基于电流的断相保护。通常是用电流互感器检测电动机三相电流,不论是电源故障还是交流接触器触点接触不良,都能保护。这类产品通常叫做“电动机综合保护器”,集过载保护、缺相保护,三相不平衡保护等功能于一身。这类产品又分电子式和智能型两大类,电子式的功能较简单,价格便宜,目前市面上的产品性能和质量良莠不齐,从几十元到一两百元一个不等,基本选择原则还是一分价钱一分货。智能型功能完善但价格较贵,最明显的特征是智能型一般都可以显示电流。目前市面上有一种叫“维继”的产品,性能和价格都比较适中,对电机断相的保护比较完善。电动机烧毁有60%是因为缺相引起的,所以电动机的断相保护非常重要。



  断电保护的运行因素

  在三相电动机的使用过程中,经常出现其因缺相运行而烧毁的情况,根据研究,以下几个方面的因素只要存在一条,就可导致电动机的断相运行。

  (1)某相熔体烧断。

  (2)控制电动机的闸刀开关如果不及时检修,质量较差,再加上长时间使用,也会发生断相故障。

  (3)当用电量集中时,在变压器低压出口的保险片和配电室内供电总闸刀熔断器容易熔断。

  (4)电动机中某相绕组内部接头断线或者是导线接头接触不良都会造成断相运行。

  (5)操作频率过高或者负载较大时,造成电动机短路,从而烧断热元件。

  (6)当电动机超负载运行、故障运行、供电线路电压不稳定或者交流接触器容量选择不当时,会造成主触头接触不良,导致断相运行。
