今天,就带大家来看一下这款选择了三星Exynos 980 5G处理器的vivo X30吧。

配置一览

SoC:三星Exynos 980丨 A77架构 丨 8nm工艺

屏幕:6.44 英寸 丨 Super AMOLED屏丨 2400x1080 丨 屏占比85%

存储:8GB RAM+128GB ROM

前置:32MP

后置:64MP主摄+8MP广角微距摄像头+32MP人像摄像头

电池:4250mAh锂聚合物电池

特色:液冷散热 | 三星Exynos 980 | 33W快充

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

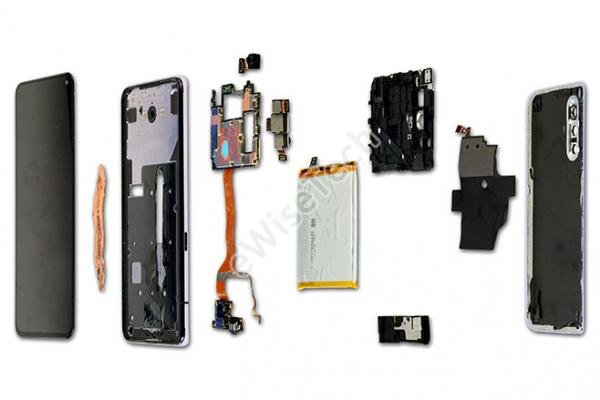

拆解步骤

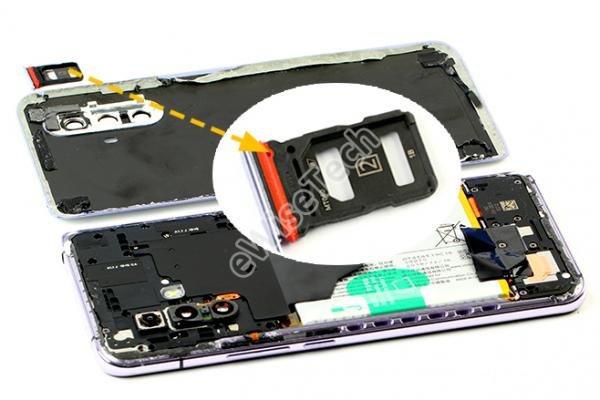

玻璃后盖通过胶固定,加热取下。带有胶圈防水的卡托采用上下堆叠式,有效的节省空间。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

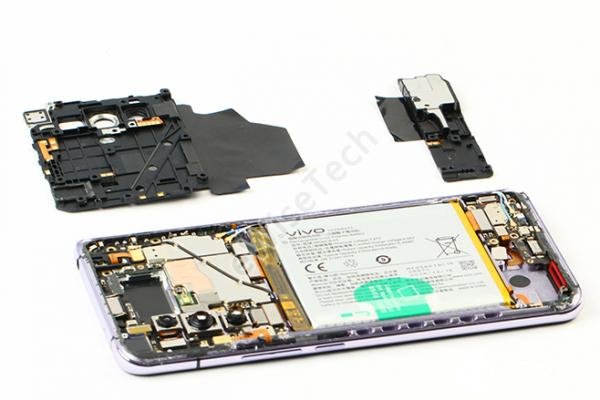

顶部天线模块和底部扬声器模块通过螺丝固定,螺丝上贴有防拆标签。

天线模块上还用胶固定了NFC线圈、激光对焦传感器软板,主板和听筒的连接软板。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

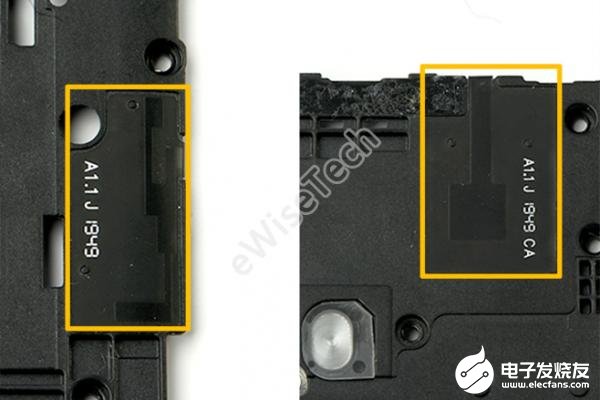

天线模块上还贴有2块FPC天线。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

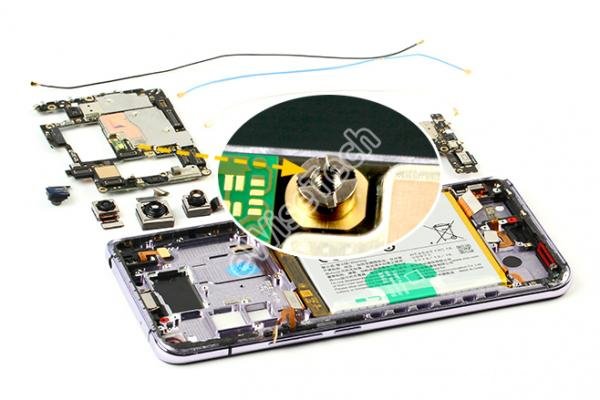

取下主板时,发现主板上除了和天线模块所共用的螺丝外,还有1颗在苹果手机中经常可见到的螺丝。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

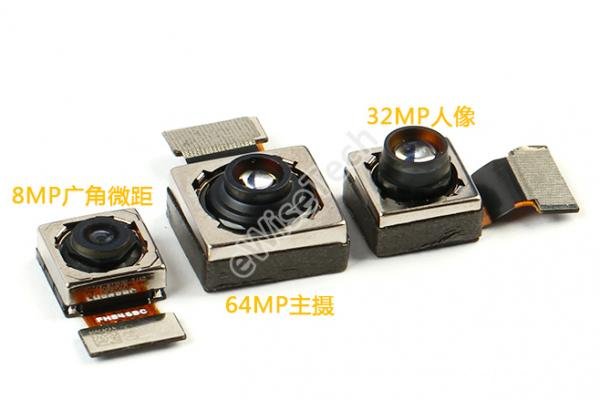

后置三摄,分别是64MP主摄,8MP广角微距摄像头和32MP人像摄像头。其中主摄CMOS型号为三星S5KGW1,人像摄像头CMOS型号为S5KGD1。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

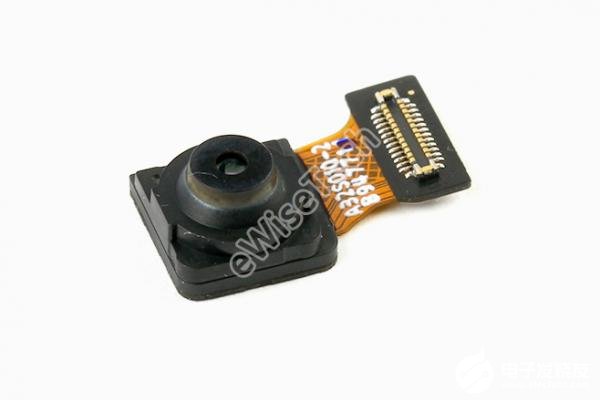

前置32MP摄像头,光圈F2.45。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

射频同轴线并不是位于手机侧面,而是横穿屏蔽罩,通过屏蔽罩上的金属片固定。主板屏蔽罩外的IC和器件都经过点胶保护。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

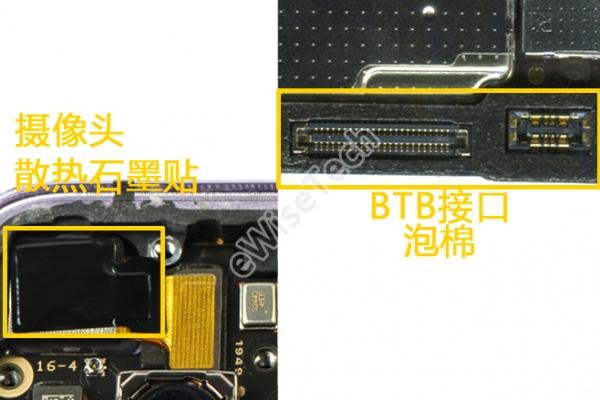

BTB接口周围均贴有泡棉。摄像头位置贴有石墨散热贴。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

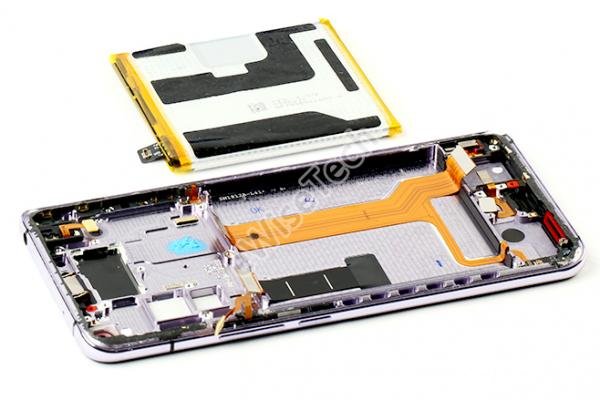

电池通过胶固定,侧边有易拉胶纸,便于更换电池。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

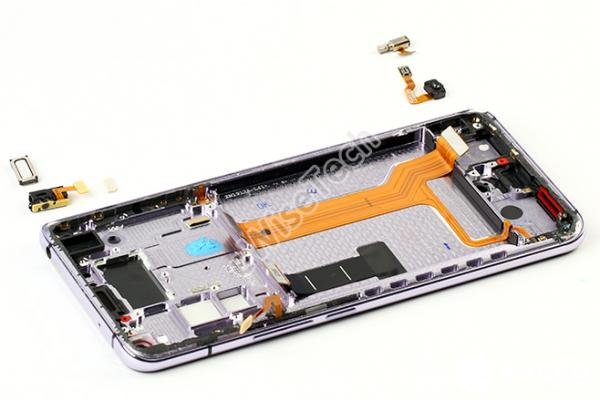

指纹识别模块和振子马达通过胶固定。而耳机孔软板通过塑料片固定在凹槽内,听筒则是直接卡在内支撑上的凹槽内。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

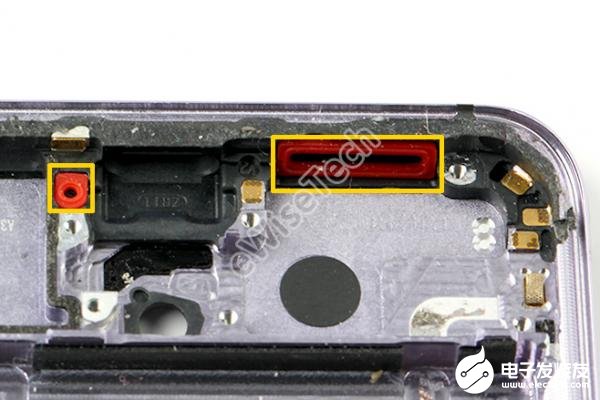

麦克风和扬声器处贴有红色胶套,起一定防尘防水作用。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

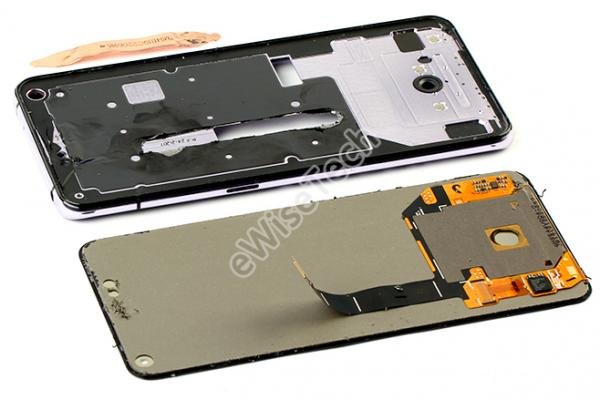

导热铜管固定在内支撑与屏幕之间,通过加热台分离屏幕和内支撑后即可取下。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

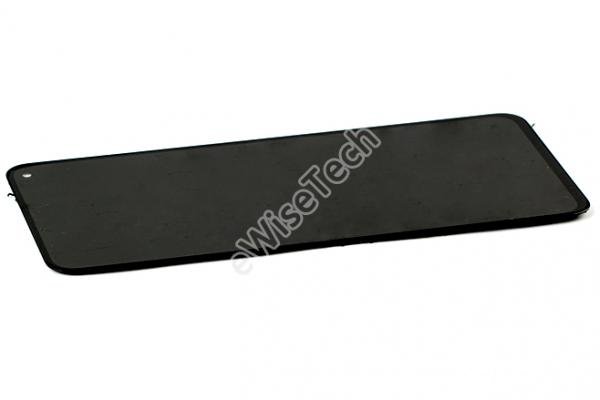

屏幕采用三星6.44英寸2400x1080分辨率的Super AMOLED屏。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

总结信息

X30整机采用三段式设计,共使用了23颗螺丝用于固定。

内部保护措施比较好,主板上裸露的IC和器件均采用点胶保护,BTB接口也都带有泡棉。各个开孔处也均套有红色胶套,起到一定防水作用。

散热方面,不仅采用了铜管液冷散热、大面积石墨片,主板上还涂有的导热硅脂。

主板IC信息

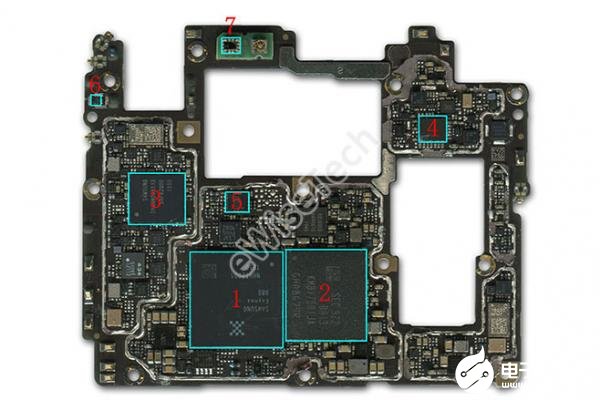

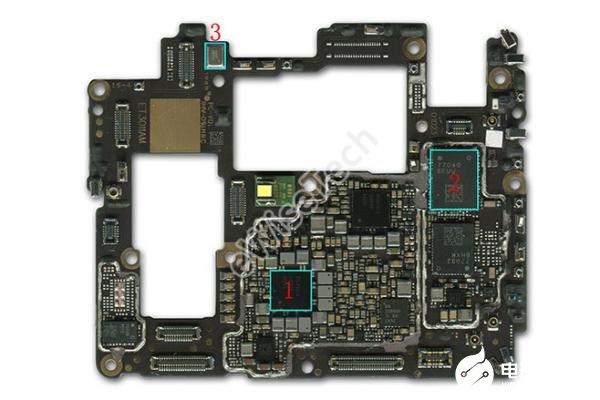

主板正面主要IC(下图):

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

1:Samsung-Exynos 980-5G处理器芯片

2:Samsung-KM8V7001JA-8GB内存+128GB闪存

3:Samsung-SHANNON 5510-射频收发芯片

4:Samsung-S5N5C20X00-WiFi/BT芯片

5:STMicroelectronics-LSM6DSM-陀螺仪+加速度计

6:AKM-AK09918C-电子罗盘

7:AMS-TCS3701-光线/距离传感器

主板背面主要IC(下图):

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

1:Samsung- SHANNON 5288-电源管理芯片

2:QORVO-QM77040-前端模块

3:Knowles-麦克风

整机上使用的MEMS芯片信息见下表:

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

E分析

eWiseTech的工程师在X30整机中共整理了全部1408个组件,其中:

日本提供1125个组件,占总数的79.9%,组件数占比最高,主要区域在器件;

中国提供205个组件,占总数的14.6%,主要区域为非电子器件和连接器

美国提供53个组件,占总数的3.8%,主要区域在IC;

韩国提供15个组件,占总数的1%,主要在处理器、闪存内存、屏幕和相机传感器等。

另有其它国家和地区提供10个组件,占总数的0.7%。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持

X30中虽然仅有15个部件来自韩国,但是成本最高的5个组件都来自三星,除了采用三星的处理器方案外,还有内存闪存、屏幕和相机传感器。

也正因为如此,韩国组件共占了总成本66.5%。

vivo X30 5G版拆机详解,三星Exynos 980 5G处理器加持
