一个CPU上有多少晶体管?

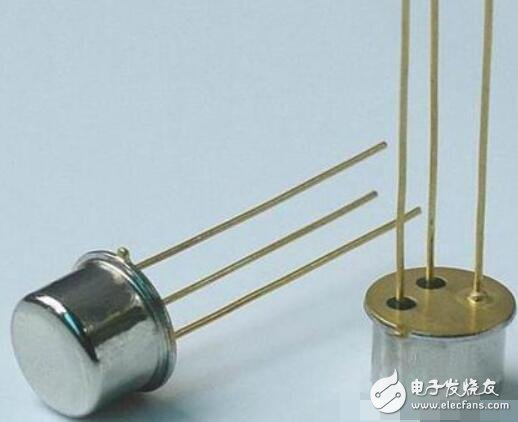

电子元器件中晶体管是一种半导体器件，常用的是放大器或电子控制开关。晶体管是调节计算机、移动电话和所有其他现代电子线路运行的基本构件。由于晶体管的快速响应和高精度，它可以用于各种数字和模拟功能，包括放大、开关、稳压、信号调制和振荡器。晶体管可以独立封装，也可以在很小的区域内封装，可以容纳1亿或更多晶体管集成电路的一部分。因此，本文将详细介绍CPU中有多少个晶体管？

历代CPU晶体管的数量

摩尔定律，也就是说，当价格保持不变时，集成电路上可容纳的晶体管数量每18个月增加一倍，性能提高一倍。当然，这只是一种推测性理论，而不是一种自然理论。但根据过去40年来CPU发展的历史，这一理论接近精确。

2000年，奔腾4威拉米特，生产工艺为180nm，cpu晶体管数量为4200万。

2010年推出的Corei7≤980X，制作工艺为32nm，晶体管数量为11亿6999万9999个。

2013核心i74960X，制造工艺为22nm，晶体管计数为18.6亿。

有关近年来CPU的详细数据

1999年2月：英特尔发布奔腾III处理器。PentiumIII是一种1×1平方硅，有950万个晶体管，采用Intel0.25微米工艺技术制造。

2002年1月：英特尔奔腾4处理器推出，高性能台式电脑可以实现每秒22亿次循环操作。它使用英特尔的0.13微米工艺技术生产，包含5500万晶体管。

2003年3月12日：英特尔Centrino移动技术平台诞生于笔记本电脑，包括英特尔最新的移动处理器英特尔奔腾M处理器。该处理器基于一种新的移动优化微体系结构，使用英特尔的0.13微米工艺技术生产，包含7700万个晶体管。

2005年5月26日：英特尔的第一个主流双核处理器，英特尔奔腾D处理器，诞生于使用英特尔领先的90nm工艺技术生产的2亿2999万9999个晶体管。

2006年7月27日：英特尔酷睿2双核处理器诞生了。该处理器包含超过2.9亿个晶体管，采用英特尔65纳米制程技术，在世界上几个最先进的实验室中生产。

2007年1月8日：为了将四核PC的销售扩大到主流买家，英特尔发布了英特尔酷睿2四核处理器和另外两个四核服务器处理器，用于台式计算机，处理能力为65纳米。英特尔酷睿2四核处理器包含超过5.8亿个晶体管。

cpu，为什么更多的晶体管更强？

简单地说，CPU就像一个储存开关的大工厂，每个晶体管都是一个开关，即关机时为0，开机时为1，晶体管越多，开关越多。当你处理同样的问题时，你选择的路线越多。它就像一个平行电路，当你用来学习初中物理的时候。道路越多，循环的线路就越多。

类似地，一个CPU拥有的晶体管越多，电流在一个时间单位上流动的分支越多，从宏观上讲，你可以在CPU上处理的数据越多，机器就越快。
