如何评判LDO电源的性能 LDO电源仿真实验

2020年09月14日 11:17 次阅读

负载调整率这个指标主要用来评判LDO电源的性能,主要描述负载电流变化时输出电压的稳定,如下:

我们知道被供电芯片实时需要的电流大小也是不一样的,那么在需要电源芯片输出不一样电流大小的时候,芯片的输出电压有什么变化呢?我们肯定想无论电源芯片输出多大的电流,电压都恒定的保持为额定电压,但是事实上是这样吗??我们还是像之前的文章一样,采用同样的LDO电源模型(LM2941)进行仿真,我们通过改变该模型的输出电流从10mA到400mA时,我们来观察输出电压的变化情况。

10mA输出电流时,输出电压为4.99V。

400mA输出电流时,输出电压为4.89V。

得到在400mA时差别为0.1V左右,对照该芯片文档,该仿真结果满足要求。

如果使用DC-DC电源,情况又是怎么样呢?我们仍使用之前的TPS5430模型进行仿真。

输出10mA电流时,该电源输出电压为5.13V。

输出400mA电流时,该电源输出电压为4.97V。

从10mA到400mA差别达到0.16V,大于LDO电源。而且需要注意的是,一般DC-DC电源输出能达到几A到几十A,这样平摊的话,输出更高的电流,电压差势必会更高。

说到这里,大家可能会问,如果LDO电源也输出那么高电流的时候还不是一样比较差?答案是。。.。.LDO电源一般不可能有那么高的电流输出,为什么呢?继续以LM2941模型进行下面的仿真。

假设需要LM2941输出3A的电流(通过减小负载电阻),仿真得到的结果是:

结果只能输出3V多的电压,电流也只有不到2A。查看该芯片文档,发现最大输出电流仅为1A,因此上述的仿真本身就是不成立的。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

美国硅谷特聘高级设计师揭秘: DC-DC 电源模块PCB设计

主要和学员讲解怎么去分析一个DCDC电源的主干道,认清楚各路电路的主次和作用,从而把握PCB布局布线要点,做好一个满足实
发烧友学院发表于 2018-06-21 00:00 517862次阅读
美国硅谷特聘高级设计师揭秘: DC-DC 电源模块PCB设计

世界变化太快 来看看U6335开关电源芯片压压惊

明天会到来,但是不知道是晴天还是下大雨。昨天开学第一天,欧菲光开盘一字跌停,封单超31万手,被苹果剔....
发表于 2020-09-14 09:28 81次阅读
世界变化太快 来看看U6335开关电源芯片压压惊

开关电源和LDO电源效率电源链路结构及仿真实验

由功率=V*I,输入电流幅度为3A,占空比为1/3,而输出电流为3A,因此基本上输入功耗和输出功耗接....
发表于 2020-09-12 10:37 153次阅读
开关电源和LDO电源效率电源链路结构及仿真实验

低压差线性稳压器的稳压原理介绍

我们把输入电压比喻成一个大的水龙头,我们的目的是从这个大的水龙头(输入电压)中接取小的水流(输出电压....
发表于 2020-09-11 16:48 76次阅读
低压差线性稳压器的稳压原理介绍

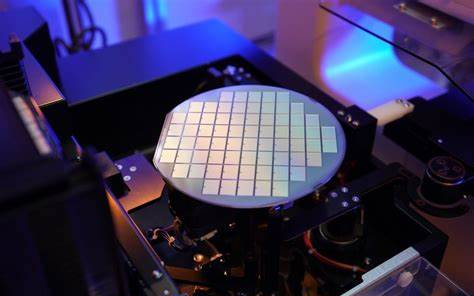

电源芯片供需趋紧,8寸晶圆交期拉长超30天

电子发烧友网报道(文/李弯弯)近段时间,台积电、联电、世界先进等多家晶圆代工厂公布8寸晶圆产能接近满....
发表于 2020-09-06 10:01 1131次阅读
电源芯片供需趋紧,8寸晶圆交期拉长超30天

浅谈电源芯片的一个“灵魂”参数——静态电流

TPS7A02这款产品拥有着25nA的超低静态电流,加上0.65mm×0.65mm DSBGA的封装....
发表于 2020-09-01 17:52 470次阅读
浅谈电源芯片的一个“灵魂”参数——静态电流

U6203D内置MOS电源芯片是一款高性能的副边...

CC 工作模式:在CC工作状态,高效率电源芯片U6203D采样FB引脚的信号(由辅助绕组信号通过电阻....
发表于 2020-08-16 10:36 352次阅读
U6203D内置MOS电源芯片是一款高性能的副边...

升级后的DC/DC电源模块具有更高的功率密度

几十年来,小功率的隔离型DC/DC电源模块一直被用来提供低功率辅助电压,有效地将负载需要的电源电压与....
发表于 2020-08-13 10:36 199次阅读
升级后的DC/DC电源模块具有更高的功率密度

基于LOTO示波器和5A电流探头的自恢复保险丝

熔断型的保险丝原理是当电流增大,保险丝的温度升高,打到额定电流后烧断保险丝,从而切断了电流路径。
发表于 2020-08-06 17:11 242次阅读
基于LOTO示波器和5A电流探头的自恢复保险丝

iPhone12不再标配充电器快充电源芯片企业会...

消息一出,便在快充行业中引起不小的轰动,如果iPhone12新机取消标配充电器,势必将产生一个巨大的....
发表于 2020-07-18 11:02 497次阅读
iPhone12不再标配充电器快充电源芯片企业会...

28377D控制卡电源芯片烧坏怎么解决?

昨天做实验发现控制卡电源芯片部分特别烫,后来发现一通电,芯片部分温度上升很快。由于是直接从TI购买的控制卡,芯...
发表于 2020-07-18 08:51 0次阅读
28377D控制卡电源芯片烧坏怎么解决?

DC/DC 电源芯片内部结构全解

作为一名电源研发工程师,自然经常与各种芯片打交道,可能有的工程师对芯片的内部并不是很了解,不少同学在应用新的芯...
发表于 2020-07-17 07:30 930次阅读
DC/DC 电源芯片内部结构全解

选择一款好的电源芯片,才能让你无后顾之忧

手机充电器电源芯片U6315 集成有多种保护功能:VDD 欠压保护(UVLO)、VDD 过压保护(O....
发表于 2020-07-14 09:42 374次阅读
选择一款好的电源芯片,才能让你无后顾之忧

大瞬科技:80% 的主业产品是高端专用模拟芯片,...

7月3日,2020慕尼黑上海电子展盛大开幕,作为慕尼黑展唯一的视频直播合作方,电子发烧友网在展会期间....
发表于 2020-07-13 10:09 2610次阅读
大瞬科技:80% 的主业产品是高端专用模拟芯片,...

U6201电源芯片应用简图

PD30W(A+C)方案-U6201电源芯片+U7636B快充芯片
发表于 2020-07-13 09:17 313次阅读
U6201电源芯片应用简图

基于平板电脑电源芯片方案SF5549

平板电脑电源芯片方案TB6806:10W系列 5V2A能效六级方案,内部集成了600V的高压功率MO....
发表于 2020-07-13 09:00 594次阅读
基于平板电脑电源芯片方案SF5549

为5G通讯和AI计算提供澎湃动力 MPS电源设计...

作为全球高性能模拟半导体领域的领导厂商之一,美国芯源系统有限公司(MPS)表示,BiCMOS / D....
发表于 2020-07-08 14:58 2798次阅读
为5G通讯和AI计算提供澎湃动力 MPS电源设计...

开关电源的基本原理是利用PWM方波来驱动功率MO...

作为一名电源研发工程师,自然经常与各种芯片打交道,可能有的工程师对芯片的内部并不是很了解,不少同学在....
发表于 2020-07-08 14:22 493次阅读
开关电源的基本原理是利用PWM方波来驱动功率MO...

村田率先开发出尺寸为01005英寸产品中拥有最大...

本公司通过确立独有的陶瓷元件薄化技术及薄片成型技术,实现了小型化,与拥有1.0μF容量的本公司传统产....
发表于 2020-07-03 09:15 278次阅读
村田率先开发出尺寸为01005英寸产品中拥有最大...

5V2A手机充电器电源芯片的优势

手机充电器的好坏主要取决于其功能性能以及可靠性的状况,如功能其是稳定、温升是否正常、充电效率快慢等功....
发表于 2020-06-25 17:58 550次阅读
5V2A手机充电器电源芯片的优势

U6117SA支持准谐振降压型 LED 恒流、恒...

电源芯片方案U6117SA 是一款高性能原边控制器,可提供高精度恒压和恒流输出性能,尤其适合于小功率....
发表于 2020-06-18 10:17 711次阅读
U6117SA支持准谐振降压型 LED 恒流、恒...

LED照明产品已经广泛应用于工业、商业以及家居照...

LED照明行业得到了飞速发展,其渗透率也迅速提升,而好的LED照明灯具,不仅要有高光效、高质量的LE....
发表于 2020-06-18 10:17 829次阅读
LED照明产品已经广泛应用于工业、商业以及家居照...

U6205D电源芯片的特性

U6205D电源芯片是一款很好的用于充电器的恒流恒压电源芯片,是一款高性能电流模式PWM电源开关,适....
发表于 2020-06-16 15:04 496次阅读
U6205D电源芯片的特性

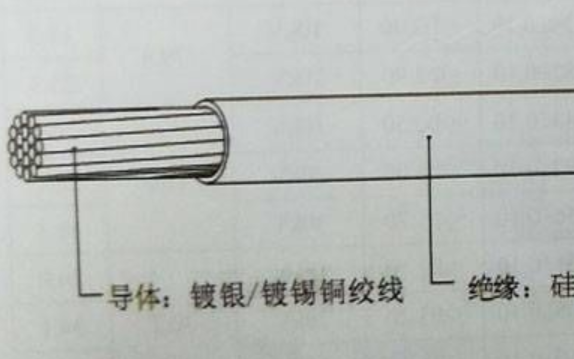

致使硅橡胶高温电缆绝缘性能降低的因素分析

电梯电缆大多也是硅橡胶高温电缆,适用于交流额定电压300/500V(或450/750V)及以下电梯和....
发表于 2020-06-12 16:57 9次阅读
致使硅橡胶高温电缆绝缘性能降低的因素分析

电源芯片技术在实际应用中的发展作用

在现当今所有的电子产品当中,都离不开电源。然而,由于开关电源效率高、体积小的压倒性优势,在这所有的产....
发表于 2020-06-08 16:30 458次阅读
电源芯片技术在实际应用中的发展作用

Y电容的定义及Y1、Y2、Y3、Y4的主要差别

Y电容统称为安规电容,也是高压瓷片电容。Y电容连接在相线与地线之间。为了不超过相关安全标准限定的地线....
发表于 2020-06-04 14:40 326次阅读
Y电容的定义及Y1、Y2、Y3、Y4的主要差别

硅橡胶电缆的主要性能有哪些?

硅橡胶是指主链由硅和氧原子交替构成,硅原子上通常连接有两个有机基团的橡胶。一般的硅橡胶主要由含甲基和....
发表于 2020-05-28 09:46 90次阅读
硅橡胶电缆的主要性能有哪些?

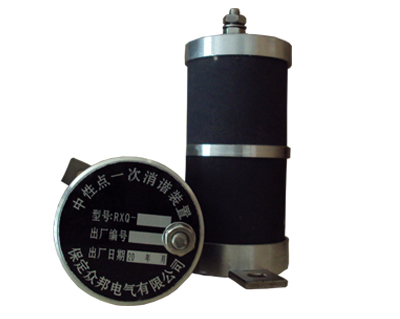

一次消谐装置的选型原则及使用注意事项

一次消谐器按照PT所在电网额定电压可以分为10kV及35kV两种,其中10kV消谐器也适用于6kV电....
发表于 2020-05-26 14:46 293次阅读
一次消谐装置的选型原则及使用注意事项

非隔离和隔离电源芯片

银联宝小编推荐一款隔离电源芯片U6217S是一颗高精度离线式开关电源芯片,使用原边取样来进行精准的恒....
发表于 2020-05-20 09:45 771次阅读
非隔离和隔离电源芯片

Vicor全新DC-DC电源转换模块,增加电动自...

美国电源厂商Vicor公司日前宣布其PI3741 DC-DC电源转换模块成功装配于泰科动力(Trit....
发表于 2020-05-19 11:15 849次阅读
Vicor全新DC-DC电源转换模块,增加电动自...

Vicor公司宣布PI3741 DC-DC电源转...

美国电源厂商Vicor公司日前宣布其PI3741 DC-DC电源转换模块成功装配于泰科动力(Trit....
发表于 2020-05-19 10:18 242次阅读
Vicor公司宣布PI3741 DC-DC电源转...

彪悍的国产电源芯片!资本入局,技术攻坚!

电子发烧友网报道(文/李弯弯)近年来,资金密集进入电子管理芯片领域,除了加速技术研发、产能投入之外,....
发表于 2020-05-12 09:21 5902次阅读
彪悍的国产电源芯片!资本入局,技术攻坚!

你知道硅橡胶电缆的特性及应用领域有哪些吗?

硅橡胶电缆可在长期潮湿环境中使用,电性能及防水、防霉性能优越。弯曲性能优良,最小弯曲半径为电缆外径1....
发表于 2020-05-08 15:15 125次阅读
你知道硅橡胶电缆的特性及应用领域有哪些吗?

请问有没有朋友用过这颗电源芯片?

有没有朋友用过这个芯片,感觉是个电源芯片,输入5V,输出给MCU供电的,用了丝印反查一直没找到。 ...
发表于 2020-04-27 11:11 335次阅读
请问有没有朋友用过这颗电源芯片?

简述薄膜电容器选型要求

作为一个新手,想快速选择一款合适的薄膜电容器,通常有以下要求:1.电容器的额定电压;2.电容器的工作....
发表于 2020-04-22 15:33 87次阅读
简述薄膜电容器选型要求

变压器励磁电流计算公式

励磁电流 Ipm=Vdc*Ton/Lpm 是怎么推到出来的? ...
发表于 2020-04-11 21:34 514次阅读
变压器励磁电流计算公式

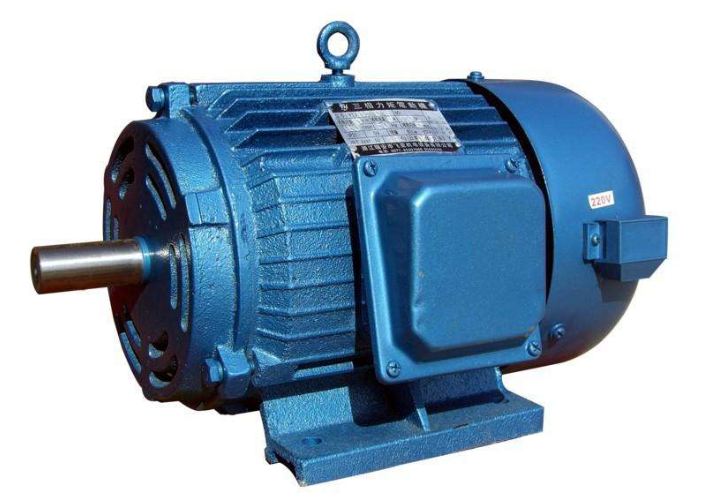

浅谈电动机防护型式及其电压、转速如何选择?

1.电动机防护型式的选择 电动机的防护型式有多种,实用中选择时必须根据不同的工作环境选择适宜的防护型....
发表于 2020-03-24 09:49 626次阅读
浅谈电动机防护型式及其电压、转速如何选择?

基于SW2604芯片的LED照明电路设计

在激烈的市场竞争环境下,西安芯派整合技术优势并加强研发管理,不断完善高性能绿色电源芯片产品线。在现有....
发表于 2020-03-21 16:27 342次阅读
基于SW2604芯片的LED照明电路设计

常用的几种电源芯片控制模式解析

市场上可以买到的微功率电源芯片有以下几种控制模式:PFM、PWM 、chargepump、FPWM、....
发表于 2020-03-20 15:44 547次阅读
常用的几种电源芯片控制模式解析

1-2节干电池升压芯片 3uA静态功耗

低功耗升压芯片 QQ:3174515692
发表于 2020-03-19 17:51 585次阅读
1-2节干电池升压芯片 3uA静态功耗

银联宝六级能效标准的电源芯片U6116

银联宝六级能效标准的电源芯片U6116是一款多模式控制的芯片,可用于大电流充电器、LED驱动电源、较大功率控制电源...
发表于 2020-03-19 14:02 1362次阅读
银联宝六级能效标准的电源芯片U6116

电力电容器的运行与维护

装置电容器组地点的环境温度不得超过40℃,24h内平均温度不得超过30℃,一年内平均温度不得超过20....
发表于 2020-03-19 09:30 221次阅读
电力电容器的运行与维护

PIN TO PIN 替代TPS71733

有完全PIN TO PIN 替代TI 的TPS71733.欢迎咨询。 李生:135 6067 3019(微信同号) ...
发表于 2020-03-13 11:12 447次阅读
PIN TO PIN 替代TPS71733

求大神指导MP3910芯片内部结构及各个引脚的功能、作用

翻译了它的芯片资料,没有找到具体有用的信息,求大神们指导。目前只知道EN的作用,是使能端。FB输出电压反馈,内...
发表于 2020-03-11 14:57 696次阅读
求大神指导MP3910芯片内部结构及各个引脚的功能、作用

电源芯片发烫的原因及处理措施

在设计PCB走线时,电源部分的走线一般设计的较粗,如果电源芯片是贴片的,会设计较大的散热铜皮或者是开....
发表于 2020-03-04 16:45 3010次阅读
电源芯片发烫的原因及处理措施

高压断路器主要参数

额定电流是在规定的环境温度下,断路器长期允许通过的最大工作电流(有效值)。断路器规定的环境温度为40....
发表于 2020-02-28 08:53 566次阅读
高压断路器主要参数

低压断路器在高压试验室中的应用

长延时脱扣器整定电流。所选断路器的长延时脱扣器整定电流,要大于或等丁线路的计算负载电流,可按线路负载....
发表于 2020-02-27 09:25 152次阅读
低压断路器在高压试验室中的应用

求大神推荐一款MCU调节输出电压的电源芯片

芯片要求如下: 1.MCU可调节输出电压,通信方式,总线,PWM或模拟信号 2.输入电压12V 3.输出电压可调范围,...
发表于 2020-02-25 17:58 1070次阅读
求大神推荐一款MCU调节输出电压的电源芯片

电源芯片发烫的原因及处理措施

对于这两个方面的原因都需要从设计源头上做相应的处理、甚至需要对电源芯片重新选型。
发表于 2020-02-14 00:48 3714次阅读
电源芯片发烫的原因及处理措施

真空电容器的性能特点_真空电容的技术参数

由于真空的高绝缘强度,加之防尘污染,防潮等特性,使对于一定尺寸和容量来说真空电容器具有大的额定电压值....
发表于 2020-01-17 10:39 813次阅读
真空电容器的性能特点_真空电容的技术参数

硅整流交流发电机的工作特性

空载特性发电机空载时,发电机端电压与转速的关系,称为空载特性。即I=0时,U=f(n)的函数关系。随....
发表于 2020-01-14 09:08 460次阅读
硅整流交流发电机的工作特性

六轴无人机分电板

分享一个简单的六轴分电板设计 19年自己组装了一台大四轴,当时瞧不上某宝几块钱的分电板于是自己动手画了一个。可...
发表于 2020-01-04 16:26 1944次阅读
六轴无人机分电板

电源芯片增长前景看好 2020年5G产业刺激半导...

深圳芯茂微电子销售总监李明辉表示,2019年全球贸易摩擦为国内半导体厂商带来了难得的发展机遇,芯片国....
发表于 2019-12-31 16:35 5397次阅读
电源芯片增长前景看好 2020年5G产业刺激半导...

LDO电源管理模块在数字模拟射频系统中的应用

随着便携式,单兵背负式设备在过去几十年的迅猛发展,如何能够在有限的板级空间内最大的集成各种电源输出并....
发表于 2019-12-06 14:55 222次阅读
LDO电源管理模块在数字模拟射频系统中的应用

什么是断路器?断路器主要分类

过欠压脱扣器:全自动过欠压延时保护器是根据市场需要研发的新一代产品。该保护器设计合理,并采用进口元器....
发表于 2019-11-20 08:51 665次阅读
什么是断路器?断路器主要分类

断路器的基本参数与主要特性

断路器的额定运行短路分断能力(Icn)的试验程序为O—t—CO—t—CO。它比Icn的试验程序多了一....
发表于 2019-11-20 08:45 420次阅读
断路器的基本参数与主要特性

一文盘点低压电器的技术参数

分额定工作电压UN,额定绝缘电压U。和额定脉冲耐受电压U(峰值)等三种。
发表于 2019-11-02 10:07 1035次阅读
一文盘点低压电器的技术参数

电力系统的额定电压_电力系统的特性

由电力系统加上发电厂的动力部分及其热能系统和热能用户组成的电能与热能的整体就是动力系统。
发表于 2019-10-25 14:54 566次阅读
电力系统的额定电压_电力系统的特性

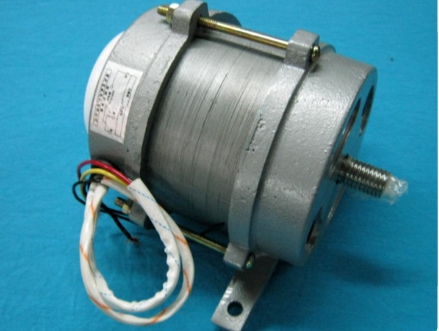

单相异步电动机的特点及应用
