噪声对差分信号的逻辑产生不同影响

2020年07月12日 11:30 次阅读

差分信号

差分传输是一种信号传输的技术,区别于传统的一根信号线一根地线的做法,差分传输在这两根线上都传输信号,这两个信号的振幅相等,相位相反。在这两根线上传输的信号就是差分信号。差分信号又称差模信号,是相对共模信号而言的。

特点:

从严格意义上来讲,所有电压信号都是差分的,因为一个电压只能是相对于另一个电压而言的。

在某些系统里,"系统地"被用作电压基准点。当'地'当作电压测量基准时,这种信号规划被称之为单端的。我们使用该术语是因为信号是用单个导体上的电压来表示的。

另一方面,一个差分信号作用在两个导体上。信号值是两个导体间的电压差。尽管不是非常必要,这两个电压的平均值还是会经常保持一致。

可以想象,这两个导体上被同时加入的一个相等的电压,也就是所谓共模信号,对一个差分放大系统来说是没有作用的,也就是说,尽管一个差分放大器的输入有效信号幅度只需要几毫伏,但它却可以对一个高达几伏特的共模信号无动于衷。

这个指标叫做差分放大器的共模抑制比(CMRR),一般的运算放大器可以达到90db以上,高精度运放甚至达到120db。因为干扰信号一般是以共模信号的形式存在,所以差分信号的应用极大地提高了放大器系统的信噪比。

优点:

抗干扰能力强:干扰噪声一般会等值、同时的被加载到两根信号线上,而其差值为0,即,噪声对信号的逻辑意义不产生影响。

能有效抑制电磁干扰(EMI):由于两根线靠得很近且信号幅值相等,这两根线与地线之间的耦合电磁场的幅值也相等,同时他们的信号极性相反,其电磁场将相互抵消。因此对外界的电磁干扰也小。

时序定位准确:差分信号的接受端是两根线上的信号幅值之差发生正负跳变的点,作为判断逻辑0/1跳变的点的。而普通单端信号以阈值电压作为信号逻辑0/1的跳变点,受阈值电压与信号幅值电压之比的影响较大,不适合低幅度的信号。

缺点:

噪声对差分信号的逻辑产生不同影响

电路板的面积非常紧张,单端信号可以只有一根信号线,地线走地平面,而差分信号一定要走两根等长、等宽、紧密靠近、且在同一层面的线。这样的情况常常发生在芯片的管脚间距很小,以至于只能穿过一根走线的情况下。

时钟数据恢复

时钟恢复作为高速串行通信必须具有的核心功能得到越来越广泛的应用,在以太网、PCI-Express、Aurora中都有时钟恢复模块。相对的,传统的时钟与数据同时传输的并行传输方式无法达到1Gb/s以上带宽。

简单的来说,所谓时钟恢复就是:根据参考时钟,从数据信号把时钟信号提取出来。相对应的,在信道上只传输串行数据,在信道上并没有时钟信号。数据接收端接收串行数据并进行时钟恢复。

SERDES中,时钟数据恢复的基础通常CDR协议运行在较高的数据速率和较长的传送距离,因此带来很大的设计挑战。 在SERDES(Serializer-Deserializer)应用中,顾名思义,CDR接收器必须从数据中恢复嵌入的时钟。更准确地说,是从数据信号的交换中获取时钟。 CDR发送器首先串行发送数据,然后将数据转换成8b/10b编码方案。编码处理获得8位数据并将其转换成10位符号。 8b/10b编码方式可以在数据线上传送相等数目的0和1,从而减少码间干扰,并提供足够多的数据边沿,以便接收器在收到的数据流上锁定相位。发送器将系统时钟倍频至传送比特率,并以该速率在TX差分对上发送8b/10b数据。 CDR接收器的任务首先是在RX差分位流上锁定相位,然后接收器按照恢复的时钟进行数据位对齐,接着用接收器的参考时钟进行字对齐。最后,将数据进行8b/10b解码,供系统使用。 在CDR系统中,发送和接收系统通常拥有完全独立的系统时钟。这两个时钟在一个特定的变化范围内非常关键,这个范围大约是数百个PPM。信号均衡信道均衡是指为了提高衰落信道中的通信系统的传输性能而采取的一种抗衰落措施。它主要是为了消除或者是减弱宽带通信时的多径时延带来的码间串扰(ISI)问题。 其机理是对信道或整个传输系统特性进行补偿,针对信道恒参或变参特性,数据速率大小不同,均衡有多种结构方式。 大体上分为两大类:线性与非线性均衡。线性均衡器和非线性均衡器的主要差别在于自适应均衡器的输出被用于反馈控制的方法。对于带通信道的均衡较为困难,一般都是待接收端解调后在基带进行均衡,因此基带均衡技术有广泛应用。 在实际中一般是加入自适应滤波器来实现信道均衡。使用滤波器来补偿失真的脉冲,判决器得到的解调输出样本,是经过均衡器修正过的或者清除了码间干扰之后的样本。 自适应均衡器直接从传输的实际数字信号中根据某种算法不断调整增益,因而能适应信道的随机变化,使均衡器总是保持最佳的状态,从而有更好的失真补偿性能。
       责任编辑:pj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

运放电路设计3节课 ——《运放第1部:运放入门课程》

相关课程推荐:8部全系列运放应用电路教程,带你吃透运放设计点击链接了解课程:http://t.elecfans.com/
发烧友学院发表于 2019-05-14 00:00 12461次阅读
运放电路设计3节课 ——《运放第1部:运放入门课程》

16本运算放大器经典书籍 史上最全

链接:https://pan.baidu.com/s/1pCic5_PMKm2A5_bi9-JehA 提取码:1otk ...
发表于 2020-07-12 21:26 29次阅读
16本运算放大器经典书籍 史上最全

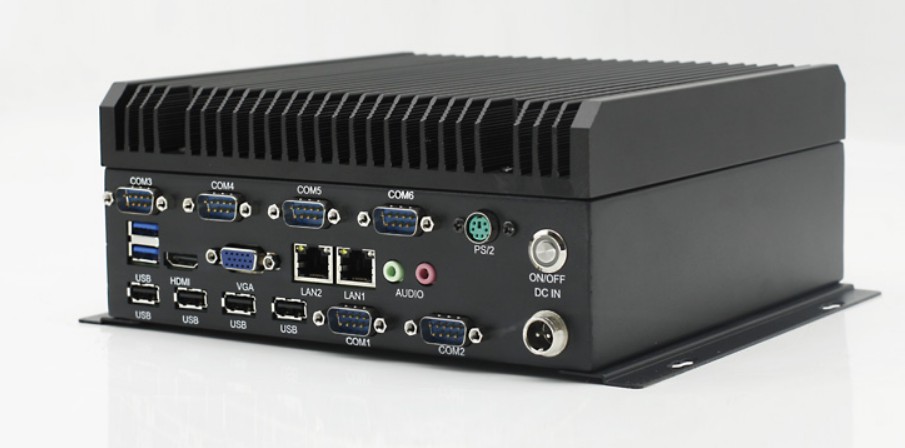

详解工控机的CPU被烧毁的原因

工控机的电压是稳定的范围之内,比如我们的工控机IPC-606,经过电源适配器后转出的电脑为12V输入....
发表于 2020-07-10 15:17 59次阅读
详解工控机的CPU被烧毁的原因

实施机房联网监控系统后,带来的经济和社会效益

随着国家信息化建设的发展和普及,目前,政府和企事单位的业务工作已实现了数字化、网络化的计算机管理,许....
发表于 2020-07-09 10:56 189次阅读
实施机房联网监控系统后,带来的经济和社会效益

LM6132/LM6134双四芯低功耗10MHz轨对轨I/O操作放大器

  一般说明   LM6132/34在低电压供电或以前的权力限制使得妥协成为必要。只有360微安的电源电流,10兆赫该设备...
发表于 2020-07-09 10:26 86次阅读
LM6132/LM6134双四芯低功耗10MHz轨对轨I/O操作放大器

电压施加于电阻两端产生功耗具有一种基本关系

现在,我们将这个值与rms功率计算值比较看看。图1所示为1Vrms正弦曲线图。峰峰电压为1Vrms×....
发表于 2020-07-09 09:55 48次阅读
电压施加于电阻两端产生功耗具有一种基本关系

怎么将PWM波转换成直流电

将PWM波转换成直流电,转换后的直流电的电压根据占空比等于PWM波电压的平均值,以便进行AD转换然后在数码管上...
发表于 2020-07-09 08:45 223次阅读
怎么将PWM波转换成直流电

如何设计通过电压增益放大器和电流反馈放大器搭建的...

使用新款放大器IC作为输出级功放,可无需使用内部继电器而直接驱动负载。因此简化了信号发生器的输出级设....
发表于 2020-07-08 15:34 152次阅读
如何设计通过电压增益放大器和电流反馈放大器搭建的...

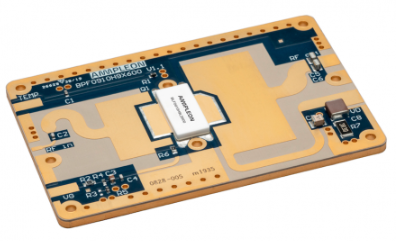

Ampleon推出BPF0910H9X600托盘...
