一、产品概述

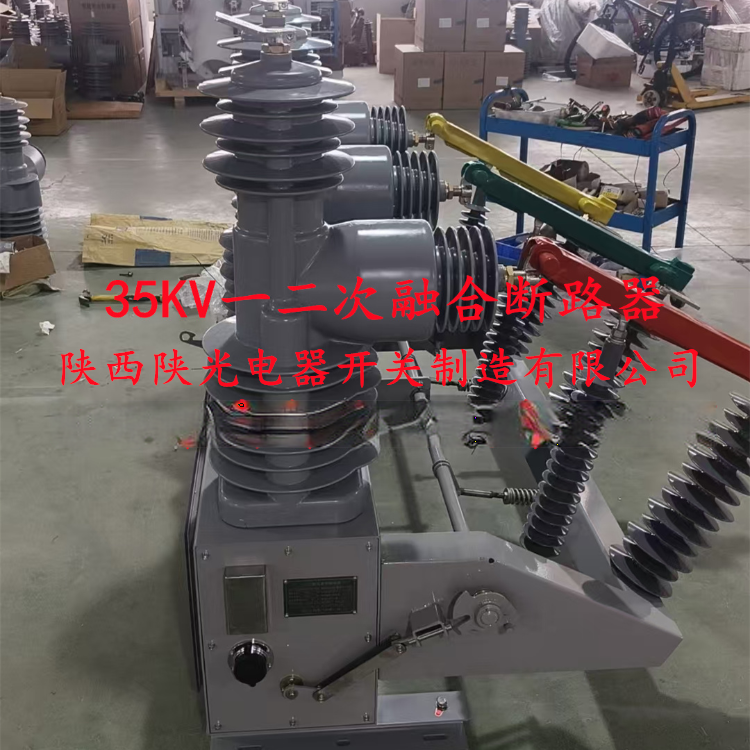

ZW32-40.5型35kV一二次融合柱上高压真空开关是陕西陕光电器开关制造有限公司研发的新一代户外配电设备，适用于40.5kV三相交流50Hz系统。该设备深度融合一次设备（断路器本体）与二次智能控制单元（FTU终端），集成开关本体、取电单元、测量单元和控制单元，具备开断过载电流、短路电流及线路故障检测功能，是实现配电线路馈线自动化的理想设备。
二、核心特点
1. 深度融合架构
◦ 一体化设计：集成真空断路器本体与FTU智能终端，支持“三遥”（遥控、遥测、遥信）功能，实现远程监控及自动化操作。
◦ 数据存储与安全：内置故障录波功能，可存储≥100条录波数据，断电后数据完整性保障时间≥31天，支持历史数据循环存储。
2. 高性能保护机制
◦ 动态保护：具备0-3次自动重合闸逻辑，零序保护灵敏度覆盖0.1A-600A范围，精准识别单相接地与相间短路故障。
◦ 相序自适应：内置相序自动校正算法，防止因相序错误导致设备损坏或保护误动。
3. 极端环境适配
◦ 高海拔运行：支持海拔4500米（部分型号达5500米）运行，机械寿命达30000次。
◦ 宽温域设计：适应-30℃至+60℃环境，采用硅橡胶/环氧树脂固封极柱技术，重量较传统产品减少1/3。
4. 智能化与免维护
◦ 远程运维：支持4G无线与光纤通信双重通道，兼容GSM短消息、GPRS、CDMA等通讯方式。
◦ 长寿命设计：全封闭防潮结构实现免维护周期≥5年，支持远程程序升级与参数配置。
5. 高精度测量
◦ 传感器技术：配置电流-电压一体式传感器，测量范围宽、精度高，模拟量齐全，可实时采集三相相电流、相电压、零序电流等数据。
三、关键技术参数
参数项
规格值
额定电压
40.5kV（兼容35kV系统）
额定电流
630A/1250A/1600A
短路开断能力
25kA-31.5kA（真空灭弧技术）
零序保护范围
0.1A-600A（方向性判别精度±2°）
机械寿命
≥30000次
防护等级
IP65/IP67
操作方式
手动/电动/遥控
四、操作指南
1. 安装前检查
◦ 确认设备外观无损坏，附件齐全，铭牌数据与订货要求一致。
◦ 检查安装基础牢固性，使用地脚螺栓固定。
2. 接线与调试
◦ 主回路接线：按图纸连接上出线端子（真空灭弧室静端）与下出线端子（电流互感器）。
◦ 二次回路接线：连接FTU终端与控制单元，确保PT/CT极性及相位角匹配。
◦ 绝缘检查：使用兆欧表测试主回路绝缘电阻（≥1000MΩ）。
3. 储能操作
◦ 电动储能：电动机驱动小齿轮-大链轮传动，带动拐臂旋转使合闸弹簧储能，行程开关切断电源后完成储能。
◦ 手动储能：转动机构输出轴，通过齿轮传动完成弹簧储能。
4. 合闸与分闸操作
◦ 遥控操作：通过FTU终端发送合闸/分闸信号，电磁铁动作驱动脱扣杆，完成分合闸。
◦ 手动操作：直接拨动合闸半轴或分闸半轴，实现就地控制。
5. 重合闸功能
◦ 机构释放储能弹簧后完成合闸，再次储能后处于待命状态。接到信号后自动执行一次重合闸（0-3次可调）。
6. 故障处理
◦ 单相接地故障：零序功率方向保护通过检测零序电流与电压相位关系，精准定位并隔离故障。
◦ 相间短路故障：快速切断过流/速断故障，缩小停电范围。
五、典型应用场景
• 农村电网：防止灌溉期相序波动引发电机烧毁，保障农业用电连续性。
• 城市配网：快速隔离老旧小区相序错接故障，避免大面积停电。
• 工业园区：保护精密设备免受电压暂降/相序突变影响，支持远程监控与智能运维。
