35KV户外高压隔离刀闸型号大全-陕西平高智能电气有限公司GW4-35D（W）、GW4-35ⅢD（W）型户外交流高压隔离开关（以下简称隔离开关）是三相50Hz户外交流高压电器,供在有压无负载时分合电路之用.
GW4-35产品使用环境条件
1、海拔不超过1000m.
2、周围环境温度不高于+40℃,不低于-30℃,高寒地区不低于-40℃;日温差不大于15℃.
3、安装场所无易燃物质,爆炸危险,化学腐蚀及剧烈震动.
4、风压不超过700Pa（相当于风速34m/s）.
5、地震烈度不超过8度.
6、覆冰厚度不超过10mm.
7、耐污型产品用于Ⅰ、Ⅱ、Ⅲ、Ⅳ级地区.
8、隔离开关符合GB1985-89交流高压隔离开关和接地开关标准.
GW4-35技术数据
注: GW4-35为不接地开关、GW4-35D为带接地开关、GW4-35ⅡD为双接地.
GW4-35（W）、GW4-35D（W）、GW4-35ⅡDW为耐污型产品.
GW4-35Ⅲ（W）、GW4-35ⅢD（W）为单臂式产品.
GW4-35结构与动作原理
1、隔离开关本体
隔离开关制成单极形式,借助于连杆将三个单极连成一组三极联动的隔离开关（见图1、图2）,连杆两头由左、右螺杆构成,便于调节三相同步.隔离开关也可单极使用.

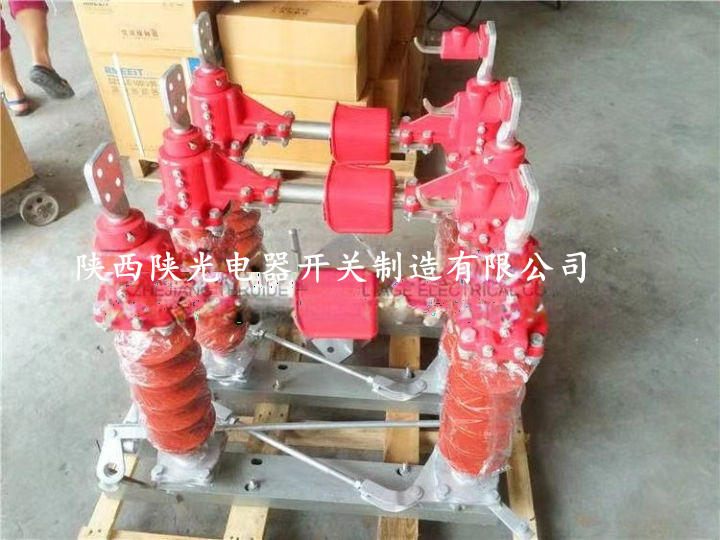

GW4-35D（W）（双臂式）隔离开关单极由底座、支柱瓷瓶和闸刀三部分组成.两个支柱瓷瓶安装在底座两端的铸铁轴承座上,闸刀安装在瓷瓶上部,转动其中的一个瓷瓶,另外一个瓷瓶由于交叉连接的连杆的传动而转动,使闸刀分开或闭合.瓷瓶转动角度由止钉调节在91°的位置
GW4-35Ⅲ（单臂式）隔离开关每极由底座、绝缘支柱和闸刀三部分组成.每极有两个瓷瓶支柱分别装在底座两端的轴承座及支座上,通过机构操作连杆,使动触头导电杆的瓷支柱旋转90°,作分合运动、瓷支柱转动角度由止钉调节.静触头装在固定瓷支柱上,本身偏转38°,由动触头带动合闸.
2、接地开关
产品装配的接地开关装于底座的转动轴上,接地开关与主闸刀的互锁是通过手力操作机构实现的.接地开关分为Ⅰ型与Ⅱ型两种形式,Ⅰ型接地开关通过线路残余电流.Ⅱ型接地开关通过与隔离开关主闸刀相同的动热稳定电流.
3、操作机构
有接地开关的隔离开关配用CS8-6D手力操动机构,无接地开关的配用CS11G手力操动机构,该两种机构主要由手柄,底座及F6型辅助开关组成,底座上均装有定位锁住装置,使隔离开关在分、合闸位置时可以锁住,避免闸刀由于短路电动力作用等原因而引起的分、合闸事故.
CS8-6D手力操动机构有两个手柄,分别操作隔离开关和接地开关.
F6型辅助开关有4极、8极、12极,根据用户需求极数供货,未注明极数者按4极供货.
以上两种机构均可根据用户需要在机构上部由用户安装电磁锁,厂家按附件供货
