35KV户外真空断路器的工作原理和安装图纸
陕西平高智能电气有限公司zw7-40.5真空断路器主要用于户外35KV输变电体系的控制与掩护，也实用于城、乡配电网络及工矿企业的正常操纵与短路掩护之用。该产物总体布局为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。实用于频仍操纵的场合。并具有密封性好、抗老化、耐高压、不燃烧、利用寿命长，安装维护方便等特点。
主要特点:
1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；
2、3只电流互感器，每相四个线圈，根据用户需要选择变化；
3、可配CD10电磁机构或CT19弹簧机构；
4、开断性能好，可靠性高寿命长，维护工作量小；
5、无油化、无气化、经济环保；
6、外绝缘修正后现运行海拔2700mm。
使用环境：
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、日温差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
绵阳电动操作35KV真空断路器ZW7参数工作原理：
ZW7-40.5户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求。并满足IEC－56《交流高压断路器》国际电工委员会标准的要求。

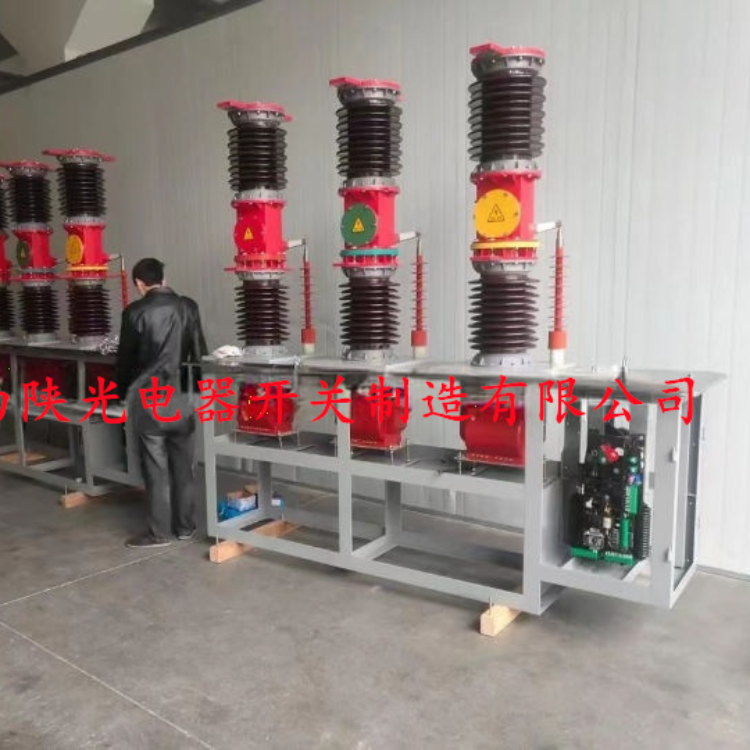

35KV真空断路器实拍图
控制器的功能
◇速断保护 ◇过流保护 ◇三次重合闸 ◇事件记录 ◇防涌流保护
◇零序保护 ◇实时时钟 ◇重合闸后加速 ◇实时状态查询 ◇智能掌上电脑控制
◇本地/远程设置定值 ◇故障主动上报 ◇GSM短消息功能
控制器的特点
◇可带485/232通讯接口，或通过光纤、无线实现远距离监控；重合闸后加速功能：当开关重合于性故障时，自动加速跳闸；
◇遥控/手动合闸加速跳闸，并且闭锁重合闸：用户检修线路后送电，如果忘记撤除接地刀闸，应该加速跳闸；
◇三次重合闸延时时间均可以调整； ◇跳合闸回路采用防误动设计，并具有防跳功能；
◇零序电流可以区分区内和区外故障；◇遥控分合闸采用了防止误动设计；
结构特点
a) 控制器为微机型的继电保护及监控装置；
b) 控制器具有耐候性强、抗凝露的防护特点；
c) 通过接插件与开关本体进行连接，d) 连接可靠性好、防护等级高。
