LTC1059 高性能开关式电容器通用型滤波器

数据: LTC1059产品技术英文资料手册

优势和特点

  • 所有的滤波器参数均在整个温度范围内得到保证
  • 宽的中心频率范围 (0.1Hz 至 40kHz)
  • 低噪声、宽动态范围
  • 可实现有保证的运行性能 (对于 ±2.37V 和 ±5V 电源)
  • 低功耗
  • 有保证的时钟至中心频率准确度:0.8%
  • 有保证的低偏移电压 (在整个温度范围内)
  • 非常低的中心频率和 Q 温度系数
  • 时钟输入可兼容 T2L 或 CMOS
  • 单独的高通 (或者陷波或全通)、带通、低通输出

产品详情

LTC®1059 包含一个通用、高性能的有源滤波器单元式部件和一个独立的运放。滤波器单元式部件连同 2 至 5 个电阻器能够产生各种不同的二阶滤波器功能,这些功能可在其 3 个输出引脚上提供。这 3 个引脚中的 2 个始终提供低通和带通滤波功能,而第三个输出引脚则能够提供陷波或者高通或全通滤波功能。这些滤波器功能的中心频率可在 0.1Hz 至 40kHz 的范围内调谐,并且取决于一个外部时钟或一个外部时钟和电阻比。滤波器能处理高达 100kHz 的输入频率。对于增益调节或级联方法,独立的运放可用于获得额外的全通和陷波滤波功能。

高于 2 阶的滤波器功能可通过级联 LTC1059 和 LTC1060 双通道通用型滤波器或 LTC1061 三通道通用型滤波器获得。可以形成任何经典的滤波器配置 (比如:巴特沃斯 [Butterworth]、椭圆 [Cauer]、贝塞尔 [Bessel] 和切比雪夫 [Chebyshev])。

LTC1059 可采用单电源或 ±2.37V 至 ±8V 的双电源 (或 4.74V 至 16V 单电源) 供电运行。

LTC1059 采用凌力尔特的先进 LTCMOSTM 硅栅工艺制造。

应用

  • 正弦波振荡器
  • 可扫频带通 / 陷波滤波器
  • 全音频滤波器
  • 跟踪滤波器

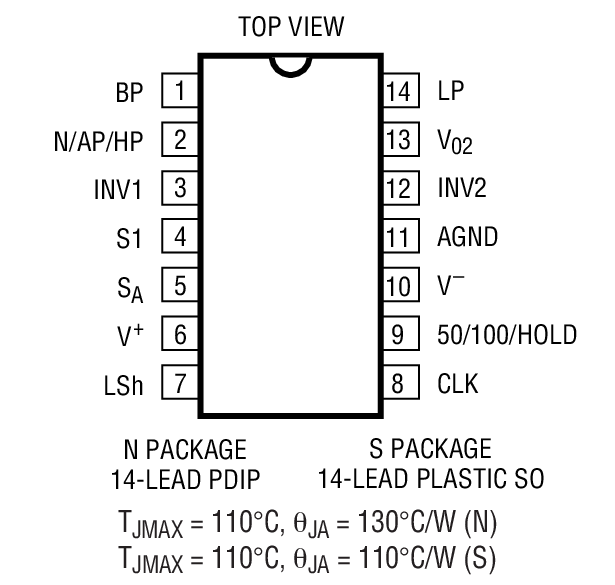

方框图
