AD9240 完整14位、10 MSPS单芯片ADC

优势和特点

• 低功耗：285 mW
• +5 V单电源
• 积分非线性误差：2.5 LSB
• 微分非线性误差：0.6 LSB
• 折合到输入端噪声：0.36 LSB

• 片内采样保持放大器和基准电压源
• 信纳比：77.5 dB
• 无杂散动态范围：90 dB
• 超量程指示
• 数据输出格式：标准二进制

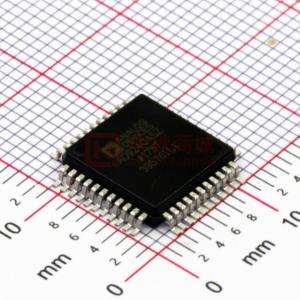

• 44引脚MQFP封装

产品详情

AD9240是一款10 MSPS、14位模数转换器（ADC），采用单电源供电。它采用高速、低成本的CMOS工艺及新颖的架构，分辨率和速度均达到现有混合方案的水平，而功耗与成本却低得多。这是一款完整的单芯片ADC，内置片内高性能、低噪声采样保持放大器和可编程基准电压源。也可以选用外部基准电压，以满足应用的直流精度与温度漂移要求。该器件采用多级差分流水线架构，内置数字输出纠错逻辑，在整个工作温度范围内保证无失码。

AD9240的输入非常灵活，能够与成像、通信、医疗和数据采集系统实现轻松接口。真差分输入结构使单端输入和差分输入接口均支持各种输入范围。采样保持放大器（SHA）既适用于在连续通道中切换满量程电平的多路复用系统，也适合采用最高Nyquist速率及更高的频率对单通道输入进行采样。AD9240在采用直接IF下变频的通信系统中也有出色的表现，因为在差分输入模式下，SHA可以实现远超过其额定5 MHz Nyquist频率的出色动态性能。

采用一个单时钟输入来控制所有内部转换周期。数字输出数据格式为标准二进制。超量程（OTR）信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

方框图
