ADE7769 内置振荡器和空载指示单相电能计量IC

优势和特点

超过IEC61036/60687标准要求
在500:1的动态范围内有功电能误差小于0.1%
有功电能计量
高频脉冲输出
用于电流变压器或分流器的电流传感器接口
片内温度传感器和基准电压源(2.5 V)
低功耗：20 mW（典型值）
反向功率指示(REVP)
空载阈值指示

产品详情

ADE7769是一款精确电能计量IC。它是一种ADE7755的节省引脚版本，它内置一个提高性能的精密振荡器用作IC的内部时钟。ADE7769无需外部晶振或振荡器，从而降低了用该芯片制造电能表的总成本。该芯片可直接连接分流电阻器。

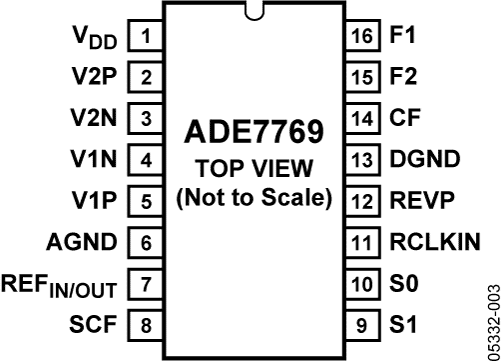

ADE7769可提供基于输电线电压和电流计算的瞬时有功功率和平均有功功率。该器件规范超过IEC61036标准规定的精度要求。ADE7769中使用的唯一模拟电路是ADC和参考电压电路。所有其它信号处理（例如乘法和滤波）都是在数字域实现的。这种信号处理方法可在随环境条件和时间变化的很大范围内提供优异的稳定性和精度。当功率低于空载阈值时，ADE7769通过校准频率引脚保持高电平提供指示。该芯片允许很小的满度模拟输入信号直接连接小阻值分流电阻器，从而不损失动态范围。ADE7769采用16引脚的SOIC窄体封装。

AN-679应用笔记可用作IEC61036标准描述的低成本、瓦时电能表参考设计的基础。

注：欲设计三相电能表，推荐选用ADE7752A。
