AD5412 单通道、12位、电流源和电压输出DAC,HART连接

数据:

优势和特点

  • 12/16位分辨率和单调性
  • 电流输出范围:4 mA至20 mA;0 mA至20 mA;0 mA至24 mA
    总非调整误差(TUE):±0.01 %(典型值,FSR)
    输出漂移:±3 ppm/°C
  • 电压输出范围:0 V至5 V;0 V至10 V;±5 V;±10 V
    超量程:10%
    总非调整误差(TUE):±0.01 %(典型值,FSR)
    输出漂移:±2 ppm/°C
  • 灵活的串行数字接口
  • 片内输出故障检测
  • 片上基准压源:10 ppm/°C(最大值)
  • 可选的稳压DVCC输出
  • 异步清零功能
  • 电源范围
    AVDD:10.8V至40 V
    AVSS:-26.4V至-3V/0V
  • 输出环路顺从电压:AVDD – 2.5 V
  • 温度范围:−40°C至+85°C

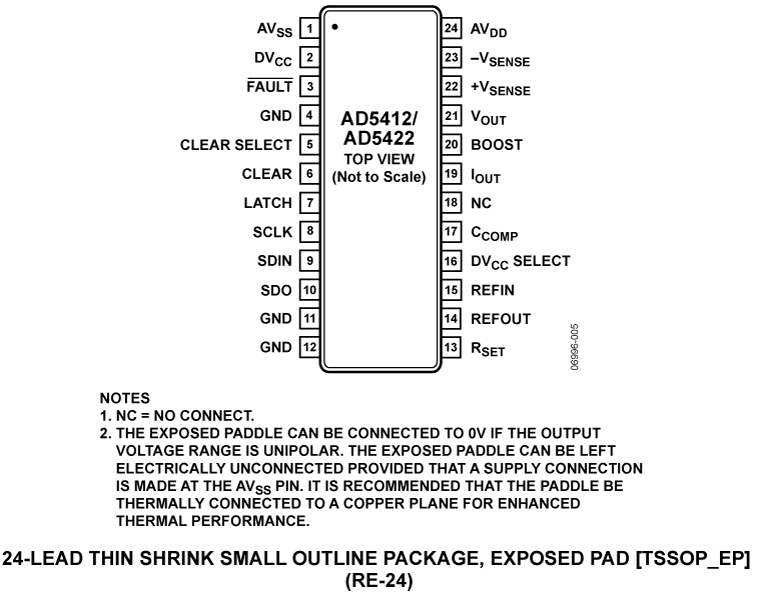

  • TSSOP和LFCSP封装

产品详情

AD5412/AD5422是低成本、精密、完全集成、12/16位数模转换器(DAC),内置可编程电流源和可编程电压输出,设计用于满足工业过程控制应用的需要。

输出电流范围可编程设置为4 mA至20 mA、0 mA至20 mA或者超量程的0 mA至24 mA。

此产品的LFCSP版本有一个CAP2引脚,可以将HART信号耦合到AD5412/AD5422的电流输出上。

电压输出由一个独立引脚提供,该引脚可配置成提供0 V至5 V、0 V至10 V、±5 V或±10 V输出范围;所有范围均提供10%的超量程。

模拟输出有短路和开路保护,可驱动1 μF的容性负载。

该器件的AVDD工作电压范围是10.8 V至40 V。输出环路顺从电压范围是0 V至AVDD – 2.5 V。

灵活的串行接口为SPI和MICROWIRE™兼容型,可以采用三线式模式工作,从而极大地降低隔离应用的数字隔离要求。

器件还包括上电复位功能,确保器件在已知状态下上电。该器件还含有一个异步清零引脚(CLEAR),它可将输出设置为零电平/中间电平电压输出或将输出设置为选定电流范围的低端。

在电流模式和电压模式下,总输出误差典型值均为±0.01%。

应用


- 过程控制
- 执行器控制
- PLC
- HART网络连接(仅适用于LFCSP封装)

方框图
